1.用途和特点
XH-40型多功能强度检测仪用于检验建筑工程饰面砖、马赛克与墙体或地面的粘结强度及混凝土强度，亦可做其他锚固件锚固力的检测。
该仪器是一台小型液压测力装置，检测饰面砖粘结强度时，通过三点反力支撑对饰面砖粘结材料产生拉力，检测混凝土是利用后装拔出法原理，通过测定拔出置于混凝土内锚固件所需的力来计算混凝土强度。
该仪器由穿心式千斤顶、手摇泵、三角底盘及测力装置等部件组成，具有一机两用、结构新颖、体积小巧、操作方便、功能齐全等特点。
检测仪油泵采用手动方式加载，驱动力矩小、摇向舒适合理、加载连续均匀。
采用单片机为核心智能数据处理器，机内电池可充电，具有全数字显示、自动清零（可消除液压系统内磨擦力造成的测量误差)、峰值保持选择、可存储50条数据及量程显示等功能。
本产品附件有（适用于检测M12锚栓抗拔力）：
⑴ M12转换接头2件；
⑵ 标准块拉杆及螺母一套；
2.主要技术参数
检测仪*拔出力 40 KN
行程 10mm
底盘支点内径 120mm
数显分辨率 0.01KN
示值误差 ≤±2%F.S
质量（主机） 4.2Kg
电源（镍氢充电电池） 4.2V
符合标准：
· CECS 69-2011《拔出法检测混凝土强度技术规程》
· JGJ110-2008《建筑工程饰面砖粘结强度检验标准》
· JGJ126-2015《外墙饰面砖工程施工及验收规程》
· GB50550-2010《建筑结构加固工程施工质量验收规范》
3.结构特征及工作原理

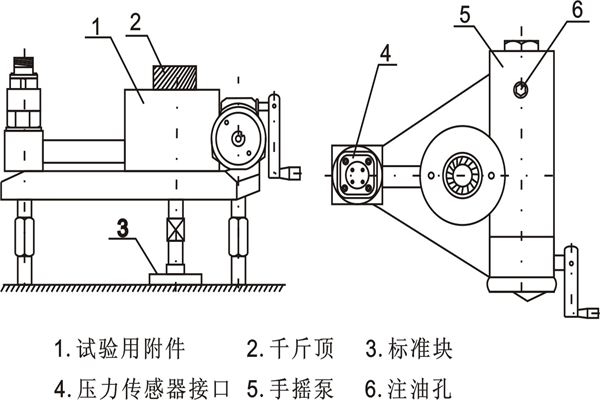

⑴ 检测仪构件见图1所示
图 1

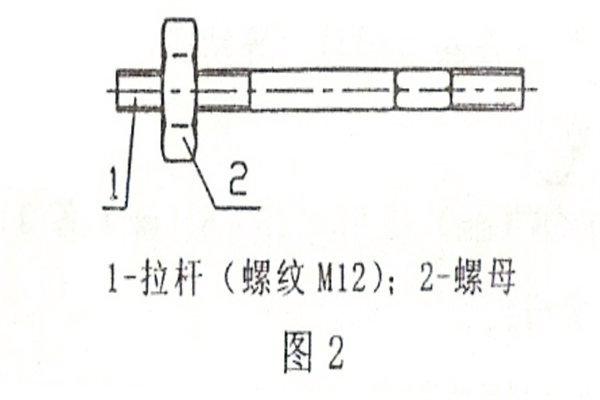

⑵ 饰面砖检测附件见图2

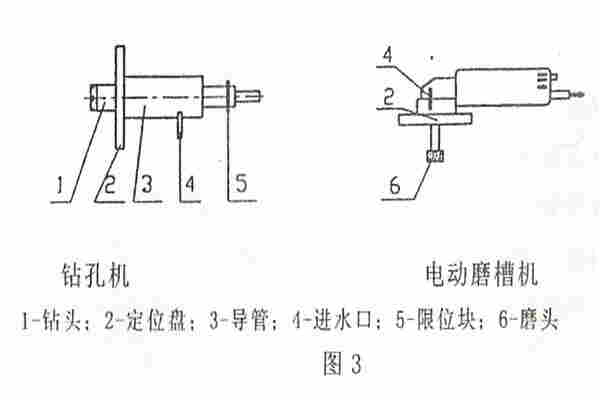

⑶ 混凝土强度检测仪配套打孔及磨槽机具见图3

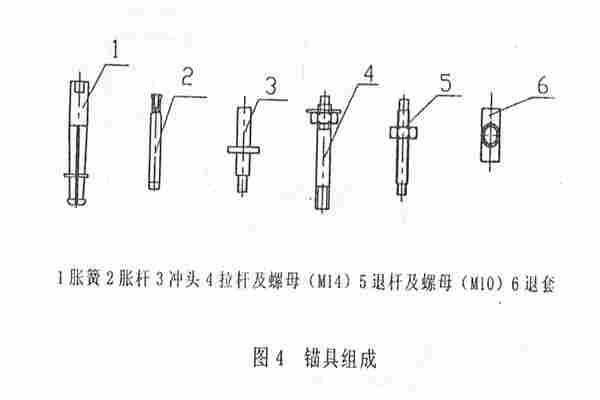

⑷ 锚具组成见图4
⑸ 检测仪工作原理
如图1所示，转动摇把，推动泵体内活塞移动，液压油经油管压入四通接头，一路与压力传感器相通，另一路进入千斤顶推动活塞上升，带动螺母及拉杆标准块施加拉力。随着手柄的转动，对标准块的拉力逐渐增大，当饰面砖剥离时，油压迅速降低回零。由于传感器所受的压力与千斤顶内的压力相等，所以可通过传感器与数显电路组成测力装置，将对应压力值显示出来。在饰面砖剥离瞬间，电路将*油压记录下来。
