止动气缸
1 活塞杆 不锈钢
2 法兰 压铸铝
3 缸筒 阳极氧化铝
4 弹簧 弹簧钢
5 端盖 阳极氧化铝
止动气缸

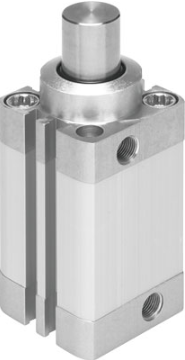

DFSP-32-20-PS-PA
产品代号: 576103
特性 值
货运日期 查看
行程 20 mm
活塞直径 32 mm
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
工作模式 单作用
拉的动作
设计结构 活塞
活塞杆
型材缸筒
位置检测 用于接近式传感器
防止扭转/导向 圆形活塞杆
工作压力 1.2 ... 10 bar
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 2 – 中等腐蚀影响
环境温度 -10 ... 80 °C
冲击力 3,270 N
在切换操作时的许用侧向力 595 N
*循环频率 5 Hz
安装类型 可选
带通孔
具有内（阴）螺纹
带附件
气动连接 G1/8
材料备注 符合 RoHS
材料信息，法兰螺丝 钢, 镀锌
材料信息，盖 锻造铝合金
阳极氧化处理
材料信息，密封 TPE-U(PU)
材料信息，活塞杆 高合金钢, 耐腐蚀
材料信息，卷 钢, 镀锌
材料信息，缸筒 锻造铝合金
光滑处理
选型介绍要点
工件承载装置止动
止动气缸用于给单个工件承载装
置制动。
举例
设：
摩擦力值 µ = 0.1
传送速度 v = 10 m/min
带工件的承载装置 m = 30 kg
工作压力 p = 6 bar
选择：止动气缸 STA...-50-...-R
1. 得出许用质量
传送速度为10 m/min时，总线大的
许用质量为60 kg。
这就意味着承载装置和工件的
允许质量为30 kg。
STA-20-15-P-A-R
STA/STAF-32-20-P-A-R
STA/STAF-50-30-P-A-R
STA/STAF-80-...-P-A-R
2. 得出切换时许用横向力
向力 FQ = 摩擦力 FFriction
FFriction = µxmxg
= 0.1 x 30 kg x 9.81 m/s2
= 约30 N
工作压力6 bar 时，总线大许用
横向力为1,100 N。
这就意味着许用横向力为30 N。
止动气缸 STA/STAF
