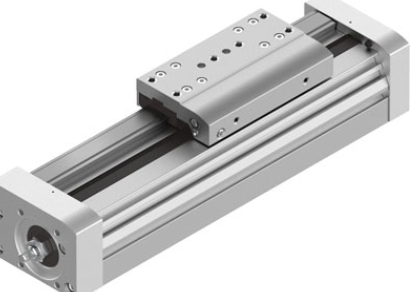

在线供货：FESTO带循环滚珠导向的电缸
EGC-70-150-BS-10P-KF-0H-MR-GK
EGC-70-150-BS-10P-KF-OH-ML-GK
产品资料
5000 km 使用寿命特性负载值与循环滚珠轴承导轨力和扭矩的比较 用动态和静态力和扭矩，将滚轮导轨的特性负载值按ISO和JIS 进行标准化。这些力和扭矩基于ISO标准导轨系统预期寿命100 km 或JIS标准导轨系统预期寿命50 km。 特性负载值取决于使用寿命，用于使用寿命5000 km的*许用力 和扭矩不能与符合ISO/JIS标准的滚轮导轨的动态力和扭矩进行比 较。 为能更方便地比较带滚轮导轨直线电缸 EGC 的导轨能力，下表中列 出了用于计算使用寿命 100 km 的许用力和扭矩的理论值。相当于符 合 ISO 标准的动态力和扭矩。 这些用数学方法计算得出的 100 km 数值仅可与符合 ISO 标准的动态 力和扭矩进行比较。电缸不得加载这些特性值，因为这样做可能损 坏电缸。
产品资料
特性 值
工作行程 50 ... 1,000 mm
尺寸 70
丝杆直径 12 mm
丝杆螺距 10 mm/U
装配位置 任意
导向 循环滚珠轴承导向
设计结构 机电式直线定位轴
具有循环滚珠轴承的丝杠
马达类型 步进马达
伺服马达
螺杆类型 球螺纹丝杆
*加速度 15 m/s2
*速度 0.5 m/s
重复精度 ±0,02 mm
持续通电率 100 %
防护等级 IP40
环境温度 -10 ... 60 °C
转动面积矩 2nd 度 Ix 419 * 1003 mm4
转动面积矩 2nd 度Iy 578 * 1003 mm4
转动面积矩 2nd 度Iz 419 * 1003 mm4
*输出力Fy 1,850 N
*输出力Fz 1,850 N
*扭矩Mx 16 Nm
驱动轴的*径向力 220 N
*输送力 Fx 400 N
转动惯量It 88 * 1003 mm4
每米行程的重力惯性力矩JH 0.142 kgcm2
恒定输送 10 mm/U
材料信息，端盖 锻造铝合金
阳极氧化处理
材料信息，力矩补偿 锻造铝合金
阳极氧化处理
材料信息，型材 锻造铝合金
阳极氧化处理
材料备注 符合 RoHS
材料信息，驱动器盖 锻造铝合金
阳极氧化处理
材料信息，导向滑块 钢
材料信息，导轨 钢
材料信息，滑块 锻造铝合金
阳极氧化处理
材料信息，主轴螺母 钢
材料信息，主轴 钢
主轴 带循环滚珠轴承导向 |
| 辅件 |
| EGC-70- -BS-KF |
| 直接安装的气缸接近开关 |
| 气缸接近开关电缆 |
| 气缸安装 |
| 安装辅件 |
| 电器辅件 |
产品型号
DGPL-32-1000-PPV-A-GF-B滑块
DNCB-50-125-PPV-A
AEVC-50-10-I-P
LFR-D-5M-MAXI
DGP-25-620-PPV-A-B
DRQD-B-16-90-PPVJ-A-AL-FW
丝杆式驱动轴 EGC-70-500-BS-10P-KF-0H-ML-GK 556807
丝杆式电缸 EGC-70-1000-BS-10P-KF-0H-ML-GK 556807
电缸 EGC-80-500-BS-20P-KF-0H-ML-GK 556808
丝杠式电缸 EGC-120-100-BS-10P-KF-0H-ML-GK 556809
丝杠式电缸 EGC-120-100-BS-10P-KF-0H-MR-GK 556809
电缸 EGC-120-300-BS-25P-KF-0H-ML-GK 556809
电缸 EGC-120-150-BS-10P-KF-0H-ML-GK 556809
电缸 EGC-120-400-BS-10P-KF-0H-ML-GK 556809
电缸 EGC-80-600-BS-20P-KF-0H-ML-GK 556808
电缸 EGC-80-400-BS-20P-KF-0H-ML-GK ZUB-2M2Z 556808
丝杆式电缸 EGC-80-465-BS-20P-KF-0H-ML-GK 556808
电缸 EGC-80-1000-BS-20P-KF-0H-MR-GK 556808
