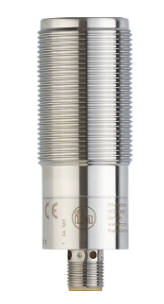

05H51A, OID251易福门激光测距传感器
OID201
OID204
OID254
if9222/ifs208/if6074/ifr206/in5323
id0049/ifs207/it5001/is5001/if6030
iy5029/iv5004/is5071/io5018/if6029
iw5064/iv5003/is5070/io5017/in5285
产品资料
通过时间间隔原理达成的极长量程
可靠的背景抑制和独立于颜色的检测
高防护等级，适应严苛工业环境的需求
具有 1 级激光防护，满足汽车工业的需求
通过 IO-Link 的友好通信
产品特征
电气设计 PNP
输出功能 常开/常闭; (NC+NO)
通信接口 IO-Link
应用
特殊的性能 背景消隐
电气数据
工作电压 [V] 10...30 DC
电流损耗 [mA] 75; (24 V)
防护等级 III
反相保护 有
光线种类 红光
波长 [nm] 650
使用寿命 [h] 50000
的输入/输出
输入和输出数 数字输出数量: 2
输入
数字输入输入电路 1 x 24 V PNP; (IEC 61131-2 Typ 3)
输出
输出数量 2
电气设计 PNP
数字输出数量 2
输出功能 常开/常闭; (NC+NO)
每个输出*电流负载 [mA] 100
开关频率DC [Hz] 11
短路保护 有
短路保护类型 脉冲
过载保护 有
监控范围
光斑直径*值 [mm] 5
光点尺寸参考 2 m
检测范围滞后 [%] < 5
注意监控范围滞后
黑色 6 %反射
背景消隐可用 有
背景消隐 [m] < 20
测量/设定范围
测量范围 [m] 0.03...2
测量频率 [Hz] 33
接口
通信接口IO-Link
传递类型COM2（38,4 kBaud）
IO-Link版本1.1
SDCI标准IEC 61131-9
IO-Link设备ID 579d / 00 02 43h
智能传感器：传感器识别； 二进制数据通道； 过程值； 传感器诊断
SIO模式 有
模拟过程数据 1
二位输出过程数据 1
处理周期*小值 [ms] 6.6
工作条件
环境温度 [°C] -25...60
注意环境温度
当温度ta < -10 °C时必须预热，激光关闭
外壳防护等级 IP 65; IP 67; IP 68; IP 69K
/测试
EMC电磁兼容
EN 60947-5-2
激光防护等级 1
激光保护注意事项
注意: 激光
激光等级: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.
MTTF [年] 210
机械技术数据
重量 [g] 227.5
原材料 外壳: 特种钢; 前面透镜: PMMA; PEI; EPDM
显示器/操作件
显示
开关状态 LED, 黄色 开关输出 1
操作 LED, 绿色
显示单位 cm
附件
附件（附送）
固定螺母: 2 x M30, VA
注释
注释
按照cULus工作电压"电源级2"
包装单位 1 件
电气连接
接口 接插件: 1 x M12
图表
迟滞图形
x: 距离 [mm]
y: 迟滞 [mm]
1 = 目标 黑色 6 %反射
2 = 目标 白色 90 %反射
参考图
