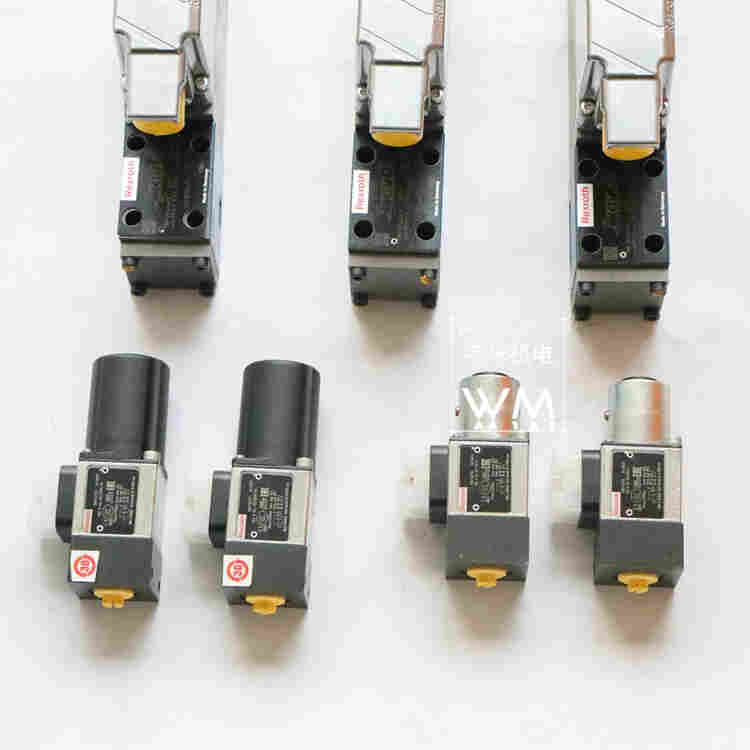

4WRPH10C3B100P-2X/G24Z4/M力士乐比例阀
比例阀(Proportional valve) 阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么*、要么*小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
功能、组成部分（三位四通方向阀）
4WRPE 型比例阀是带有电气位置反馈和集成电子元件 (OBE) 的
直动式比例方向控制阀。
装配
阀基本构成包括：
▶ 阀体 (1)
▶ 带有压缩弹簧（3.1 和 3.2）的控制阀芯 (2)
▶ 带位置传感器 (4) 的控制线圈（可选配电子元件保护膜 (8)）
▶ 行程线圈 (7)
▶ 带模拟量 (6) 或 IO-Link 接口的集成电子元件 (OBE) (5)
（可选配减振板 (9)）
功能
集成电子元件 (OBE) 将控制值与位置实际值进行比较。
在有控制偏差的情况下，将激活相关线圈。由于磁力发生改变，
控制阀芯 (2) 将进行调节以抵住对应弹簧。行程/控制阀芯横截
面与控制值成比例进行调节。在控制值预设值为 0 V 的情况下，
电子元件将控制阀芯 (2) 调节到中心位置。
故障检测
如果出现以下故障情况，电子元件将使控制线圈断电：
▶ 低于*小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。
▶ 仅当接口为 "F1" 时：
– 值低于*小电流控制值 2 mA（包括控制值线的电缆中断
（电流环））。
▶ 仅当接口为 "L1" 时：
– 使能未激活，通讯中断（看门狗）
– 内部 IO-Link 发生故障时
▶ 仅当接口为 "C6" 时：
– 额外的，释放未激活
控制阀芯 (2) 在压缩弹簧（3.1 和 3.2）的作用下保持在机械中
心位置（使用阀芯机能 V 时，此位置与液压中心位置不对应）。
减振板 "D"
减振板 (9) 降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用减振
板。
电子元件保护膜 "-967"
为了防止集成电子元件 (OBE) 壳体中形成冷凝水，可以使用电
子元件保护膜 (8)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件
（例如室外）。
力士乐比例阀型号
德国博世力士乐REXROTH比例阀 比例伺服阀 比例流量阀 上海韦米现货供应
0811403001 REXROTH比例阀4WRP10EA63S-1X/G24Z4/M
0811403017 REXROTH比例阀4WRBA10EA75-2X/G24K4/M-828
0811404034 REXROTH比例阀4WRPH6C3B12L-2X/G24Z4/M
0811404035 REXROTH比例阀4WRPH6C3B24L-2X/G24Z4/M
0811404037 REXROTH比例阀4WRPH6C4B12L-2X/G24Z4/M
0811404038 REXROTH比例阀4WRPH6C4B24L-2X/G24Z4/M
0811404043 REXROTH比例阀4WRPH6C3B25P-2X/G24Z4/M
0811404046 REXROTH比例阀4WRPH6C4B40P-2X/G24Z4/M
0811404059 REXROTH比例阀4WRPH10C3B100L-2X/G24Z4/M
0811404060 REXROTH比例阀4WRPH10C4B50L-2X/G24Z4/M
0811404061 REXROTH比例阀4WRPH10C4B100L-2X/G24Z4/M
0811404063 REXROTH比例阀4WRPH10C3B100P-2X/G24Z4/M
0811404079 REXROTH比例阀4WRPH10C5B100P-2X/G24Z4/M
0811404080 REXROTH比例阀4WRP10W63S-1X/G24Z4/M
0811404104 REXROTH比例阀4WRP6C3B02L-1X/G24Z4/M
0811404114 REXROTH比例阀4WRBA6E30-2X/G24N9Z4/M
0811404115 REXROTH比例阀4WRBA6E15-2X/G24N9Z4/M
0811404122 REXROTH比例阀4WRPH6C3B04L-1X/G24Z4/M
0811404123 REXROTH比例阀4WRBA6E07-2X/G24N9Z4/M
0811404140 REXROTH比例阀4WRPE6E18SJ-2X/G24K0/A1M
0811404141 REXROTH比例阀4WRPE6E32SJ-2X/G24K0/A1M
0811404147 REXROTH比例阀4WRPE6W32SJ-2X/G24K0/F1M
0811404150 REXROTH比例阀4WRBAE6E32J-2X/G24N9K31/A1M
0811404152 REXROTH比例阀4WRBAE6W32J-2X/G24N9K31/A1M
0811404183 REXROTH比例阀4WRL10W80S-3X/G24Z4/M
0811404188 REXROTH比例阀4WRL10W80S-3X/G24ETZ4/M
0811404207 REXROTH比例阀4WRL16V200M-3X/G24Z4/M
0811404209 REXROTH比例阀4WRL16WZ180S-3X/G24Z4/M
0811404213 REXROTH比例阀4WRL16W1Z180S-3X/G24Z4/M
0811404256 REXROTH比例阀4WRLE16X200M-3X/G24K0/A1M-811
0811404273 REXROTH比例阀4WRLE16W1-200M-3X/G24EK0/A1WX02M-779
0811404306 REXROTH比例阀4WRLE16E1Z180SJ-3X/G24K0/A1M
0811404307 REXROTH比例阀4WRLE16WZ180SJ-3X/G24K0/A1M
0811404330 REXROTH比例阀4WRLE16W3-180SJ-3X/G24EK0/A1WX02M-744
0811404351 REXROTH比例阀4WRPEH6C4B12L-2X/G24K0/F1M
0811404353 REXROTH比例阀4WRPEH6C4B40L-2X/G24K0/F1M
0811404354 REXROTH比例阀4WRPEH6C1B40L-2X/G24K0/F1M
0811404405 REXROTH比例阀4WRL25V370M-3X/G24Z4/M
0811404407 REXROTH比例阀4WRL25EZ350S-3X/G24Z4/M XXXXXXXXXXXXX
0811404409 REXROTH比例阀4WRL25W1Z350S-3X/G24Z4/M
0811404430 REXROTH比例阀4WRLE25V370M-3X/G24K0/A1M
0811404439 REXROTH比例阀4WRLE25W1-370M-3X/G24EK0/A1M-769
0811404440 REXROTH比例阀4WRLE27W1-430M-3X/G24EK0/A1M-769
0811404457 REXROTH比例阀4WRLE25W1Z350SJ-3X/G24K0/A1M
0811404473 REXROTH比例阀4WRLE25W350SJ-3X/G24EK0/A1WX02M-756
0811404504 REXROTH比例阀4WRLE35W1100SJ-3X/G24K0/A1M
0811404537 REXROTH比例阀4WRPEH6C4B02L-2X/G24K0/F1M
0811404551 REXROTH比例阀4WRPE10Q5-50M-2X/G24K0/A1M-836
0811404572 REXROTH比例阀4WRLE27Q3-550P-3X/G24K0/A1M
0811404588 REXROTH比例阀4WRLE35R5-1100SJ-3X/G24EK0/A1M-868
0811404601 REXROTH比例阀4WRPEH6C3B12L-2X/G24K0/A1M
0811404602 REXROTH比例阀4WRPEH6C3B24L-2X/G24K0/A1M
0811404603 REXROTH比例阀4WRPEH6C3B40L-2X/G24K0/A1M
0811404611 REXROTH比例阀4WRPEH6C4B12L-2X/G24K0/A1M
0811404612 REXROTH比例阀4WRPEH6C4B24L-2X/G24K0/A1M
0811404613 REXROTH比例阀4WRPEH6C4B40L-2X/G24K0/A1M
0811404643 REXROTH比例阀4WRPEH6C3B25P-2X/G24K0/A1M
0811404644 REXROTH比例阀4WRPEH6C3B40P-2X/G24K0/A1M
0811404656 REXROTH比例阀4WRLE10X85M-3X/G24ETK0/A1M-812
0811404680 REXROTH比例阀4WRLE10Q3-85M-3X/G24ETK0/A1M
0811404701 REXROTH比例阀4WRLE10E1-80SJ-3X/G24K0/A1M
0811404703 REXROTH比例阀4WRLE10W1-80SJ-3X/G24K0/A1M
0811404711 REXROTH比例阀4WRLE10W4-80SJ-3X/G24K0/A1M
0811404720 REXROTH比例阀4WRREH6VB40L-1X/G24K0/B5M
0811404746 REXROTH比例阀4WRPEH6C5B40L-2X/G24K0/A1M
0811404749 REXROTH比例阀4WRPEH6C5B40L-2X/G24K0/F1M
0811404750 REXROTH比例阀4WRPE10EA80SJ-2X/G24K0/A1M
0811404766 REXROTH比例阀4WRPE10CB80L-2X/G24K0/F1M-810
0811404772 REXROTH比例阀4WRPE10W50SJ-2X/G24K0/A1M
0811404778 REXROTH比例阀4WRPE10W50SJ-2X/G24K0/F1M
0811404801 REXROTH比例阀4WRPEH10C3B100L-2X/G24K0/A1M
0811404802 REXROTH比例阀4WRPEH10C4B50L-2X/G24K0/A1M
0811404803 REXROTH比例阀4WRPEH10C4B100L-2X/G24K0/A1M
