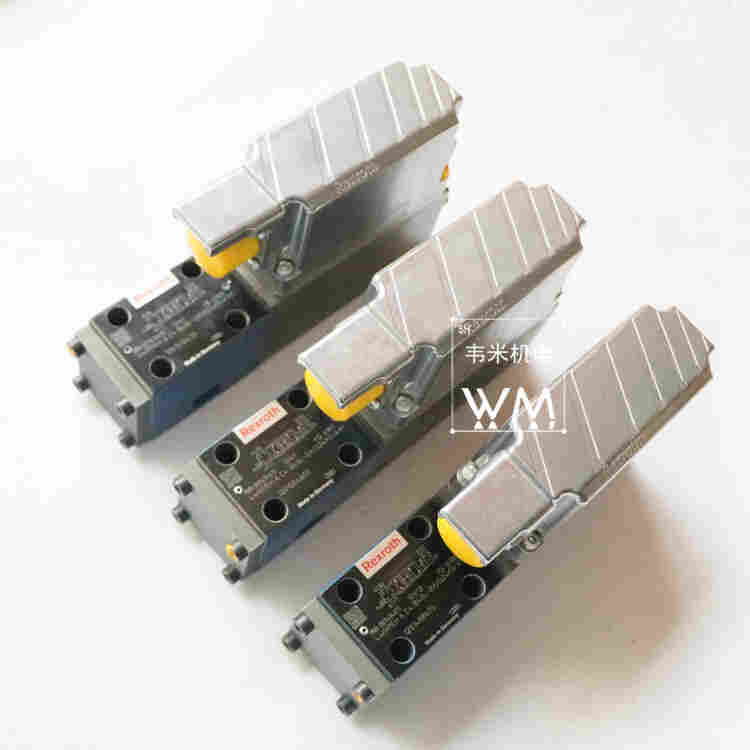

0811404039三位四通比例方向阀
电液比例阀是一种按输入的电信号连续地、按比例地控制液压系统的液流方向、流量和压力的阀类。它由机械比例转换装置和液压控制阀本体两大部分构成.前者将输入的电信号连续地按比例地转换为机械力和位移输出，后者在接受这种机械力和位移之后、按比例连续地输出压力和流量.
装配
阀基本构成包括：
▶ 阀体 (1)
▶ 带有压缩弹簧（3.1 和 3.2）的控制阀芯 (2)
▶ 带位置传感器 (4) 的控制线圈（可选配电子元件保护膜 (8)）
▶ 行程线圈 (7)
▶ 带模拟量 (6) 或 IO-Link 接口的集成电子元件 (OBE) (5)
（可选配减振板 (9)）
功能
集成电子元件 (OBE) 将控制值与位置实际值进行比较。
在有控制偏差的情况下，将激活相关线圈。由于磁力发生改变，
控制阀芯 (2) 将进行调节以抵住对应弹簧。行程/控制阀芯横截
面与控制值成比例进行调节。在控制值预设值为 0 V 的情况下，
电子元件将控制阀芯 (2) 调节到中心位置。
故障检测
如果出现以下故障情况，电子元件将使控制线圈断电：
▶ 低于*小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。
▶ 仅当接口为 "F1" 时：
– 值低于*小电流控制值 2 mA（包括控制值线的电缆中断
（电流环））。
▶ 仅当接口为 "L1" 时：
– 使能未激活，通讯中断（看门狗）
– 内部 IO-Link 发生故障时
▶ 仅当接口为 "C6" 时：
– 额外的，释放未激活
控制阀芯 (2) 在压缩弹簧（3.1 和 3.2）的作用下保持在机械中
心位置（使用阀芯机能 V 时，此位置与液压中心位置不对应）。
减振板 "D"
减振板 (9) 降低集成电子元件上的加速振幅（频率 >300 Hz）。
比例电磁铁是直流电磁铁，但它与普通直流电磁铁不同。普通直流电磁铁的衔铁只有吸合和断开两个工作位置，并且在吸合时磁路中几乎没有气隙.而比例电磁铁要求吸合力或位移与给定电流成比例。并在衔铁的全部工作行程上，磁路中保持一定的气隙‘.其结构主要由极靴1、线圈2、壳体5和衔铁10等组成。线圈2中通电后产生磁场，因隔磁环4的存在。使磁力线主要部分通过衔铁10、气隙和极靴1，形成回路口极靴对衔铁产生吸力门在线圈中电流一定时。吸力的大小因极靴1与衔铁间的距离不同而变化。
力士乐REXROTH比例流量控制阀，无位置反馈功能3(2)FREX
0811403013 2FREX10B-1X/70L1G24-25N9Z4MM
0811403123 2FREX6B-1X/15L1G24-25N9Z4MM
0811403119 2FREX6B-1X/35L1G24-25N9Z4MM-254
0811403118 2FREX6B-1X/7,5L1G24-25N9Z4MM-254
0811403016 3FREX10B-1X/10L2G24-25N12K4-MM-261
0811403015 3FREX10B-1X/60L2G24-25N12K4MM-253
0811403011 3FREX10B-1X/60L2G24-25N12Z4MM
0811403133 3FREX6B-1X/15L2G24-25N9Z4MM
0811403135 3FREX6B-1X/20L2G24-25N9Z4MM-259
0811403132 3FREX6B-1X/24L2G24-25N9Z4MM
0811403116 3FREX6B-1X/35L2G24-25N12Z4MM-254
0811403111 3FREX6B-1X/35L2G24-25N12Z4MM-254
0811403113 3FREX6B-1X/35L2G24-25N9Z4MM
0811403110 3FREX6B-1X/7,5L2G24-25N12Z4MM-254
0811403115 3FREX6B-1X/7,5L2G24-25N12Z4MM-254
0811403112 3FREX6B-1X/7,5L2G24-25N9Z4MM
0811403010 3FREX10B-1X/60L2G24-25N9Z4MM
0811403026 3FREX10B-1X/60L2G24-25N9Z4MM-260
0811403134 3FREX6B-1X/35L2G24-25N9Z4MM-255
力士乐REXROTH带感应位置传感器的比例流量控制阀3FREZ
R901265546 3FREZ10B-1X/10L2G24-27Z4MM-261
0811403012 3FREZ10B-1X/80L2G24-27Z4MM
0811403117 3FREZ6B-1X/10L2G24-27Z4MM-254
0811403121 3FREZ6B-1X/2,6L2G24-27Z4MM
0811403114 3FREZ6B-1X/35L2G24-27Z4MM
0811403120 3FREZ6B-1X/35L2G24-27Z4MM-257
力士乐REXROTH比例流量控制阀，配有内置集成电子放大版（OBE）和电感式位置传感器3FREEZ
0811403019 3FREEZ10B-1X/70L2G24K31A1MM
R901121358 3FREEZ10B-1X/70L2G24K31F1MM
0811403150 3FREEZ6B-1X/10L2G24K31A1MM-258
R901239141 3FREEZ6B-1X/10L2G24K31F1MM-258
0811403151 3FREEZ6B-1X/35L2G24K31A1MM
0811403152 3FREEZ6B-1X/35L2G24K31F1MM
R901250716 3FREEZ6B-1X/7,5L2G24K31F1MM
力士乐REXROTH比例流量控制阀，带有集成压力补偿器KUDSR
R901287409 KUDSR3C1A/FN9V
R901265879 KUDSR3C2A/FN9V
R901255657 KUDSR3CA/FN9V
力士乐REXROTH方向控制阀
力士乐REXROTH高响应换向阀，直接操作
力士乐REXROTH高响应方向阀，直动式、电气位置反馈和集成电子放大版（OBE）4WRPE
R901412524 4WRPE10E1-50SJ-3X/M/24A1
R901396517 4WRPE10E1-80SJ-3X/M/24A1
R901437493 4WRPE10E1-80SJ-3X/V/24A1
R901396513 4WRPE10E50SJ-3X/M/24A1
R901396516 4WRPE10E80SJ-3X/M/24A1
R901235046 4WRPE10E80SJ-3X/M/24A1=XV
R901443048 4WRPE10E90SJ-3X/M/24A1
R901392857 4WRPE10EA50SJ-3X/M/24A1
R901396520 4WRPE10EA80SJ-3X/M/24A1
R901396521 4WRPE10EA80SJ-3X/M/24A1-797
R901392656 4WRPE10EA80SJ-3X/M/24A1-797=KM
R901436805 4WRPE10EA80SJ-3X/V/24A1
R901443053 4WRPE10EA90SJ-3X/M/24A1-797
R901409007 4WRPE10Q3-80S-3X/M/24A1
R901392651 4WRPE10Q3-80S-3X/M/24A1=KM
R901396512 4WRPE10Q5-50S-3X/M/24A1
R901396511 4WRPE10Q5-80S-3X/M/24A1
R901407472 4WRPE10R5-00SJ-3X/M/24A1-999=KM
R901409006 4WRPE10R5-100SJ-3X/M/24A1-904
R901392654 4WRPE10R5-100SJ-3X/M/24A1-904=KM
R901409004 4WRPE10R5-50SJ-3X/M/24A1-830
R901401275 4WRPE10R5-50SJ-3X/M/24A1-830=KM
R901401546 4WRPE10V50S-3X/M/24A1
R901436338 4WRPE10V50S-3X/M/24F1
R901392641 4WRPE10V80S-3X/M/24A1
R901435737 4WRPE10V80S-3X/M/24F1
R901396518 4WRPE10W6-50SJ-3X/M/24A1
R901396519 4WRPE10W6-80SJ-3X/M/24A1
R901392640 4WRPE10W6-80SJ-3X/M/24F1
R901443051 4WRPE10W6-90SJ-3X/M/24A1
R901401274 4WRPE10W8-80SJ-3X/M/24A1
力士乐REXROTH带电气位置反馈的高响应阀（LVDT的直流/直流±10 V）4WRPH 6
