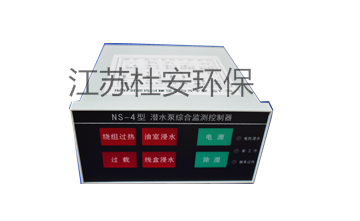

NS-4综合保护监测控制器产品说明
AC220V 5A
产地：南京
质保：18个月
一、水泵油室漏水保护
二、潜水泵在运行过程中,由于机械密封磨损等原因水泵油室出现漏水故障时,控制器通过泵上的P31# P32#信号线对其进行监测,当P31#与P32#间监测到漏水量出时,控制器油室漏水保护继电器动作，油室漏水LED指示灯（红）闪烁。油室漏水继电器***大容量 2A 250VAC 动作状态闭合。
三、水泵电机绕组温保护
四、当潜水泵在运行过程中,由于过载等原因泵电机绕组出现温故障时(动作温度值为135度),控制器通过泵上的P11# P12#或21#22#信号线对其进行监测,当P11#与P12#间监测到温度大于135度时,控制器绕组温保护继电器动作，绕组过热LED指示灯（红）闪烁。绕组过热继电器***大容量 2A 250VAC 动作状态闭合。
五、水泵电机腔浸水保护
六、当潜水泵由于密封磨损等原因,泵电机腔出现浸水故障时,控制器通过泵上的P51# P32#信号线对其进行监测,当P51#与P32#间监测到漏水量出时,控制器电机故障保护继电器动作，电机浸水LED指示灯（红）闪烁。故障继电器***大容量 1A 250VAC 动作两组独立输出 （常开、常闭）。
七、水泵接线盒腔浸水保护
八、当潜水泵由于密封磨损等原因,泵接线盒腔出现浸水故障时,控制器通过泵上的P41# P32#信号线对其进行监测,当P41#与P32#间监测到漏水量出时,控制器接线盒腔浸水保护继电器动作，线盒浸水LED指示灯（红）闪烁。线盒浸水继电器***大容量 2A 250VAC 动作状态闭合。
九、水泵轴承过热保护
十、当潜水泵由于过负荷等原因泵轴承出现过热故障时(动作温度值为105度), 控制器通过泵上的 P61# P32#信号线对其进行监测,当P61#与P32#间监测到温度大于105度时,控制器电机故障保护继电器动作，轴承过热 LED指示灯（红）闪烁。故障继电器***大容量 1A 250VAC 动作两组独立输出 （常开、常闭）。
十一、防水泵电机绕组绝缘下降控制—加热除湿
十二、由于潜水泵在水下运行,电机腔内湿度较高,在停机时,由于绕组温度下降,电机腔内的潮气容易在绕组表面产生凝露,使电机绕组绝缘下降.为了使电机绕组绝缘稳定, 控制器通过泵上的P71# P32#信号线对其进行监测,当监测到露点信号时 ,控制器加热除湿控制继电器动作,控制交流接触器KM4闭合,把变压器低电压大电流加到泵电机上,使得绕组温度高于”露点温度”,潮气不能在绕组表面产生凝露,保持电机绝缘的稳定。当泵停止，并监测到露点信号时，两者信号保护60S后加热除湿继电器动作，加热除湿LED指示灯（红）闪烁。加热除湿继电器 ***大容量 2A 250VAC 动作状态闭合。
十三、注:该功能只能在停泵进行,否则将产生严重的短路事故。
