JBJ-1500桨叶搅拌机安装图构造及工作过程
JBJ型桨式搅拌机由减速机、机架、搅拌轴、桨叶、联轴器（工作桥用户自备）等组成。当原水与混凝剂或助凝剂液体流经混合池时在搅拌器的排液作用下产生流动循环，使混凝药剂与水快速充混合，以达到混凝工艺的要求。

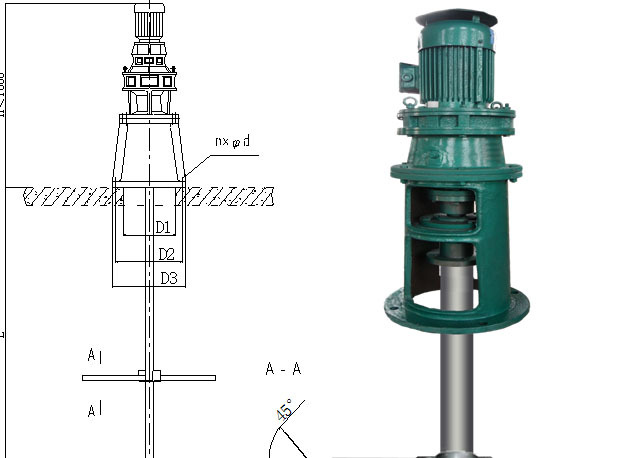

桨式搅拌机安装图

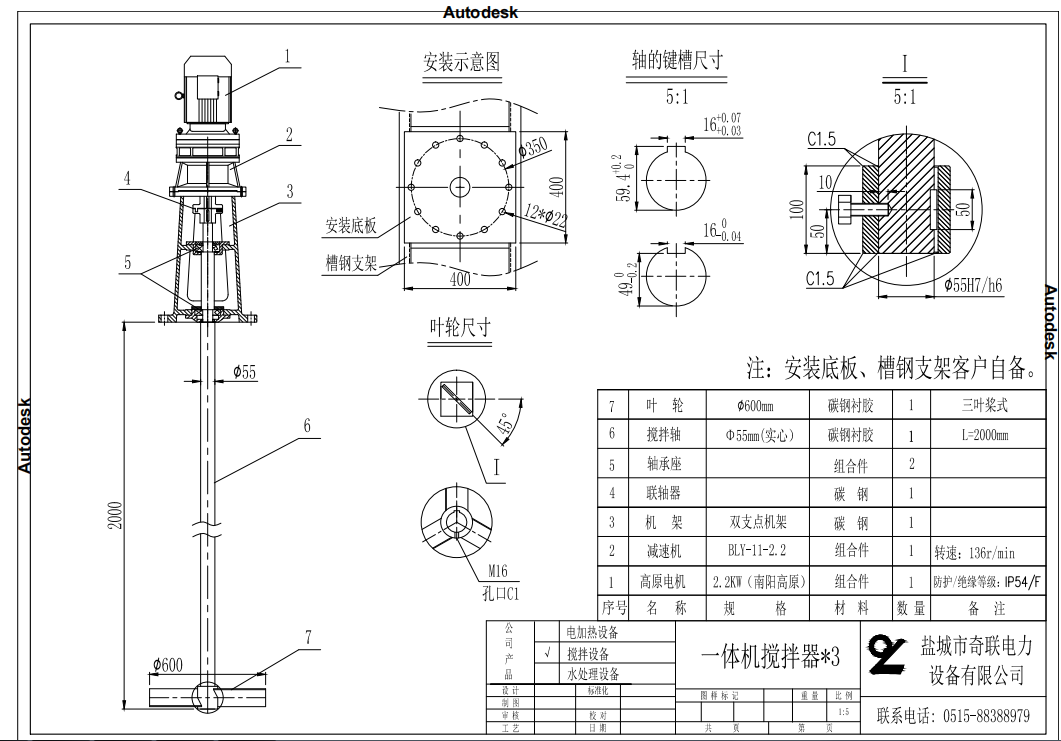

桨式搅拌机CAD安装图
JBJ-1500桨叶搅拌机技术性能
1）搅拌机的定额是以连续工作制（SI）为基准的连续定额；
2）搅拌机运行平稳、决无异常噪音等现象；
3）摆线减速机优先选用符合*和行业标准的立式减速机，并符合相应的标准规定；
4）减速机出轴旋转方向要求正反双向传动，不易选用涡轮传动；
5）采用刚性联轴器将减速机上的输出轴与传动座组件上的传动轴相联接，设置水下辅助轴承；
6）搅拌轴有足够的扭转和弯曲刚度；
7）叶片采用螺栓固定，与搅拌轴连接，考虑到拆卸方便和防腐效果，叶片具有足够的强度和刚度，转动时不会产生变形。
8）搅拌机如安装在室外要有防雨、防潮措施；
9）电动机和电控设备应有良好的接地，接地电阻不大于4Ω；
10）搅拌机的噪音不得大于85dB(A)；
11）搅拌机每年检修一次，在规定条件下首次无故障运行时间不少于20000小时，整机使用寿命不少于10年。

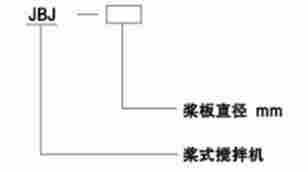

桨叶搅拌机型号表示方法：
JBJ型桨式搅拌机适用于各种药剂的稀释、溶解搅拌、以及给水排水处理的混凝过程中的混合搅拌。
特点:
1. 构造简单、运行可靠、无堵塞现象，维护简便。
2.可以在要求的混合时间内达到一定的搅拌强度，满足混合速度快、均匀、充分等要求，而且水头损失小，并可适应水量的变化，适用于各种水量的水厂。
构造及工作过程:
JBJ型桨式搅拌机如图所示，由搅拌轴、搅拌桨叶、机座和驱动装置组成。
当原水与混凝剂或助凝剂液体流经混合池时在搅拌机的排液作用下产生流动循环，使混凝药剂与水快速充分混合，以达到混凝工艺的要求。
电气控制:
按手动配置控制箱,可带PLC接口，亦可按用户要求配置。
订货说明:
1、 可根据用户的尺寸制造;
2、 注明主体材质，碳钢或不锈钢;
3、 订货时必须提供相关的工艺、土建资料及详细技术要求等
用途：该搅拌机械用于给水厂、污水处理厂投加剂的溶解搅拌。
工作原理：JBJ型桨式搅拌机用来溶解搅拌!
主要特点：
给水厂、污水处理厂投加剂的溶解搅拌
JBJ型折浆式搅拌机 构造
浆式搅拌机包括工作部分（垂直搅拌轴、搅拌机）、支撑部分（轴承装置、机座）和驱动部分（电动机、减速机）及连接附件等。
搅拌机驱动装置安装在反应池的顶部，电动机和减速机间采用法兰连接，以便于安装和维护。
电机为户外型，绝缘等级F，防护等级为IP55。
（1）减速机
1.每台搅拌机配备一台减速机，减速机采用K-H-V行星传动原理以及短辐摆线齿形相结合的新颖传动机械，此减速机具有强大的承载能力，高减速比，高传动效率，小的体积，极低的噪音以及较长的使用寿命。在的运行范围内，减速机能连续运行。
2.减速机所有的传动部件都经过严格处理，精密加工，研磨，接触和润滑良好，运行平稳，噪音低，输出轴和输入轴均无附加的轴向力，使用寿命长。
3．电动机、摆线轮和所有轴承的更换及加油系统的维修方便，减速机上安有起重吊耳。
4．所有支撑轴承都为抗磨损球形或圆柱型轴承。减速机中所有抗磨轴承的使用寿命达到50,000小时以上。
5．露在减速机外部的轴承用油脂润滑，安装时用油脂调整、密封。其它轴承和摆线轮采用油杯连续溅喷润滑，或油泵连续润滑。
6．减速机有防渗油装置，并用油尺控制正常的油位。
7．为承担传动轴及叶轮的重量，防止运行时由于荷载作用导致的轴倾斜，以及防止当搅拌机运行时齿轮不对中，减速机的输出轴具有足够的尺寸和刚度。
（2）浆式搅拌机传动轴
1． 传动轴用碳钢管制成。制成后进行退火处理，桨式搅拌机传动轴为悬臂轴，不采用底部固定轴承。轴表面无缺损杂质，以消除它对轴的疲劳强度和耐腐蚀性的影响。轴的线性、垂直度以及度准确，每米轴长，大允许偏差为1mm。
2．动轴的叶轮槽在设计上应考虑叶轮的上下移动，小间距为150mm，叶轮的移动不影响其它装置。
3．搅拌机轴用不锈钢D型夹壳联轴器与输出轴连接，连接充分对中。
4．传动轴的设计不设稳定器，其运行速度限定在*调和振动频率的65％以内。对临界速度、扭矩和弯力的计算都充分考虑桨叶和转轴的质量和惯性。
（4）桨叶
叶片材质为碳钢。
浆式搅拌机浆式搅拌机浆式搅拌机驱动电机
A.电动机为卧式交流鼠笼感应电动机，其设计、制造和出厂实验都应符合相应标准，防滴漏型，380V、三相、50HZ，输出功率保证不过电动机铭牌上所示功率。
B.电动机在海拔3000m的高度运行，保证能满足额定功率。
C.电动机的功率能够满足搅拌机的特定需要。

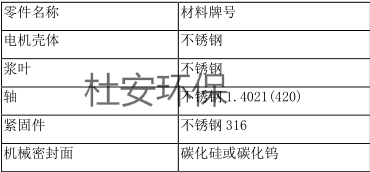

5．材质及防腐
搅拌机水下部件（轴及桨叶）采用碳钢材质并z做防腐处理。
6．供货范围
主轴、搅拌叶片、驱动装置及连接附件等。
7. 配套控制箱。一控一或一控二其他控制方式，国产元器件或进口元器件
桨式搅拌机规格型号与安装构造
浆式搅拌机包括工作部分（垂直搅拌轴、搅拌机）、支撑部分（轴承装置、机座）和驱动部分（电动机、减速机）及连接附件等。
搅拌机驱动装置安装在反应池的顶部，电动机和减速机间采用法兰连接，以便于安装和维护。
电机为户外型，绝缘等级F，防护等级为IP55。
（1）减速机
1.每台搅拌机配备一台减速机，减速机采用K-H-V行星传动原理以及短辐摆线齿形相的新颖传动机械，此减速机具有强大的承载能力，高减速比，高传动效率，*小的体积，极低的噪音以及较长的使用寿命。在的运行范围内，减速机能连续运行。
2.减速机所有的传动部件都经过严格处理，精密加工，研磨，接触和润滑良好，运行平稳，噪音低，输出轴和输入轴均无附加的轴向力，使用寿命长。
3．电动机、摆线轮和所有轴承的更换及加油系统的维修方便，减速机上安有起重吊耳。
4．所有支撑轴承都为抗磨损球形或圆柱型轴承。减速机中所有抗磨轴承的使用寿命达到50,000小时以上。
5．露在减速机外部的轴承用油脂润滑，安装时用油脂调整、密封。其它轴承和摆线轮采用油杯连续溅喷润滑，或油泵连续润滑。
6．减速机有防渗油装置，并用油尺控制正常的油位。
7．为承担传动轴及叶轮的重量，防止运行时由于荷载作用导致的轴倾斜，以及防止当搅拌机运行时齿轮不对中，减速机的输出轴具有足够的尺寸和刚度。
（2）浆式搅拌机传动轴
1． 传动轴用碳钢管制成。制成后进行退火处理，桨式搅拌机传动轴为悬臂轴，不采用底部固定轴承。轴表面无缺损杂质，以消除它对轴的疲劳强度和耐腐蚀性的影响。轴的线性、垂直度以及准确度准确，每米轴长，*大允许偏差为1mm。
2．动轴的叶轮槽在设计上应考虑叶轮的上下移动，*小间距为150mm，叶轮的移动不影响其它装置。
3．搅拌机轴用不锈钢D型夹壳联轴器与输出轴连接，连接充分对中。
4．传动轴的设计不设稳定器，其运行速度限定在调和振动频率的65％以内。对临界速度、扭矩和弯力的计算都充分考虑桨叶和转轴的质量和惯性。
（4）桨叶
叶片材质为碳钢。
桨式搅拌机规格型号与安装 浆式搅拌机驱动电机
A.电动机为卧式交流鼠笼感应电动机，其设计、制造和出厂实验都应符合相应标准，防滴漏型，380V、三相、50HZ，输出功率保证不过电动机铭牌上所示功率。
B.电动机在海拔3000m的高度运行，保证能满足额定功率。
C.电动机的功率能够满足搅拌机的特定需要。
5．材质及防腐
搅拌机水下部件（轴及桨叶）采用碳钢材质并z做防腐处理。
6．供货范围
主轴、搅拌叶片、驱动装置及连接附件等。
温的变化。
