PARKER电磁阀D3DW001ENJW42 原装力士乐电磁阀 电磁换向阀 电液方向阀
电液换向阀是电磁换向阀和液控换向阀的组合，它是用电磁换向阀控制液控换向阀的动作，变换流体流动方向的控制阀。
电液换向阀和液控换向阀主要用在流量过电磁换向阀正常工作允许范围的液压系统中，对执行元件的动作进行控制，或对油液的流动方向进行控制。
说明事项
1.产品可任意安装，优先考虑水平位置。
2.液压系统所用介质必c须过滤，过滤精度至少20μm。
3.固定螺钉请按样本中所列参数选用。
4.与阀连接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm
工作原理：。。当两个电磁阀线圈通电时，平衡孔回路关闭，泄流孔回路打开，活塞上腔泄压，活塞上行，阀门打开。反之，活塞下行，阀门关闭。在阀门开启和关闭过程中，可将流量（流速）信号及阀塞位置信号传送给计算机，经过计算机处理后发出相应的指令，控制两个电磁导阀的通、断电状态，使活塞的上下腔的液压差产生变化，从而将活塞控制在所需的开启高度上，实现对管道介质流量的控制。
类型为 4WH… 的方向阀
类型为 WH 的阀是带液压驱动的方向滑阀。这些阀用于控制流
体的启动，停止和方向。
这些方向阀的基本构成如下：阀外壳（1），主控制阀芯（2），具
有弹簧复位或弹簧对中功能的阀上的一个或两个复位弹簧（3.1）
和（3.2），以及重新连接板（11）。
主控制阀芯（2）直接通过加压起动。
主控制阀芯（2）通过弹簧或通过加压被固定在零位置或初始
位置。外部先导供油和泄油（请参阅第 12 页）。
带先导阀芯弹簧对中功能的四位三通方向阀
对于此型号，主控制阀芯（2）通过两个复位弹簧（3.1）和
（3.2）固定在零位置。两个弹簧室（6）和（8）通过重新连
接板（11）连接到油口 X 和 Y。
当两个前表面的其中一个表面上的主控制阀芯（2）被加压到
先导压力时，则将其推至操控位置。将根据需要建立阀内的连
接。
当对施压的阀芯降压时，另一侧的弹簧会使阀芯返回到零位置
或初始位置。

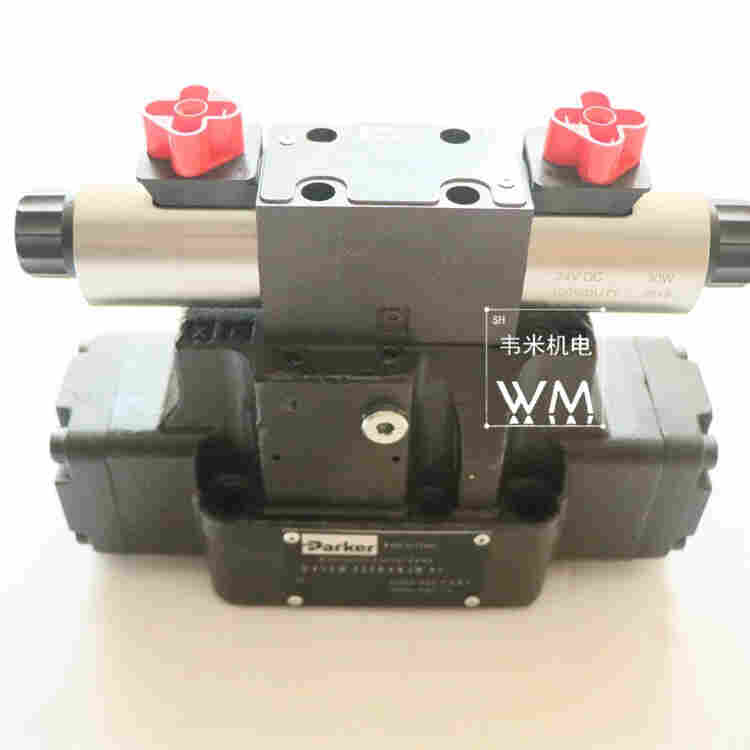

PARKER电磁阀D3DW001ENJW42
电磁阀不动作故障排除电磁阀的故障将直接影响到切换阀和调节阀的动作，常见的故障有电磁阀不动作，应从以下几方面排查电磁阀接线头松动或线头脱落，电磁阀不得电，可紧固线头。电磁阀线圈烧坏，可拆下电磁阀的接线，用万用表测量，如果开路，则电磁阀线圈烧坏。原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧毁，因此要防止雨水进入电磁阀。此外，弹簧过硬，反作用力过大，线圈匝数太少，吸力不够也可使得线圈烧毁。紧急处理时，可将线圈上的手动按钮由正常工作时的“0”位打到“”位，使得阀打开。电磁阀卡住电磁阀的滑阀套与阀芯的配合间隙很小小于0.00mm，一般都是单件装配，当有机械杂质带入或润滑油太少时，很容易卡住。处理方法可用钢丝从头部小孔捅入，使其弹回。根本的解决方法是要将电磁阀拆下，取出阀芯及阀芯套，用CCI清洗，使得阀芯在阀套内动作灵活。拆卸时应注意各部件的装配顺序及外部接线位置，以便重新装配及接线正确，还要检查油雾器喷油孔是否堵塞，润滑油是否足够。漏气漏气会造成空气压力不足，使得强制阀的启闭困难，原因是密封垫片损坏或滑阀磨损而造成几个空腔窜气。在处理切换系统的电磁阀故障时，应选择适当的时机，等该电磁阀处于失电时进行处理，若在一个切换间隙内处理不完，可将切换系统暂停，从容处理。
美国派克电液阀原装现货型号
D3W020HNTW42
D3W021CNJW42
D1VW010EVJW91
D3DLB004RN4J42
D3W002KNKW42
D3W002CNJWS742
D3W011CNKW42
D3DDB020BN42
D3DL010NN4J42
D3DL004NN4J42
D3DW020BNJWI2N42
D3DW026BNJWI2N42
D3DL002CN4J42
D3W002CNGWS442
D3W072BNJW42
D3DW009CNJW42C08
D3W030HNKW42
D1VW008CNGWP91
D3DL020BN4J42
D3DL020DN4J42
D3DLB002CN4J42
D1VW020BNJW91X129
D3DP001C2N42
D3DW003CNJW42
D3W001CNJWT42
D3W001KNJWI4N42
D3DL001CN4J42
D3DL004CN4J42
D3DL009CN4J42
D3DLB001CV4J42
D3DLB020BN4J42
D3DLB020DN4J42
D3DLB004CV4J42
D3DLB009CN4J42
D3DLB009NN4J42
D3W26BNJWTI5N42
D3W026HNJW42
D3W002CNGW42
D3W002CVJW42
D3W020BNJWS442
D3W001CNJW42X5056
D3W001ENJWT42
D3W020BNJW2042
D3W002ENJWI2N42X976
D3W020BNJWT42
D3W020BNGWI5N42
D3W030HNJWTI4N42
D3W020BVYW42
D3W020DNGW42
D3W042ENJWS442
D3W020HNJW2042
D3W020HNUW2042
D3W026BNJWI5N42
D3W008KNTW42
D3W010CNJWS442
D3DD026HN4M42
D3DLB001KN4J42
