讲解罗克韦尔输入模块1734-IB8灵敏度
详细说明:
机架优化连接将多个 I/O 模块的数据组成单个数据块，并以相同的数据传输速率通过单个连接发送。
在一个系统中使用多个 I/O 模块时，机架优化连接可减少传送数据所需的连接数。
假设系统有 8 个数字量 I/O 模块连接到一个 1734-AENT/1734-AENTR 适
配器。如果使用直接连接将数据传送到这些模块中的每一个，则需要
8 个连接 - 一个连接对应一个 I/O 模块。如果使用机架优化连接传送数
据，则只需要一个连接 - 到 1734-AENT/1734-AENTR 适配器的连接。
个模块提供 1 至 8 点。该 I/O 模块通过通信接口
连接到网络，通信接口包括内置电源，可将输入的 24V DC 电源转换
为 5V DC 背板电源。每种类型的通信接口 ( 网络适配器 ) *多支持 13
至 17 个 I/O 模块，*提供 10A 电流。 I/O 模块从背板上获取电源供电。
在使用外部电源的情况下，*多可将 POINT I/O 组件扩展至 63 个I/O 模块或 504 个通道。

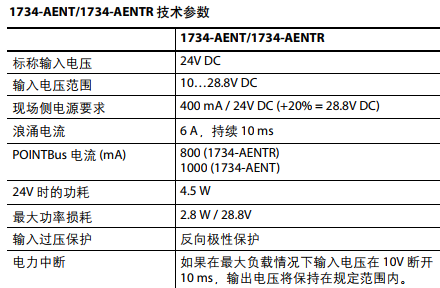

1734-AENT/1734-AENTR 适配器支持直接优化和机架优化的连接。直
接连接是控制器和占用插槽的任何模块 ( 组态数据参考该模块 ) 之间
的实时数据传送链路。直接连接消息传输循环进行，循环速率由请求
信息包间隔 (RPI) 在组态期间。
