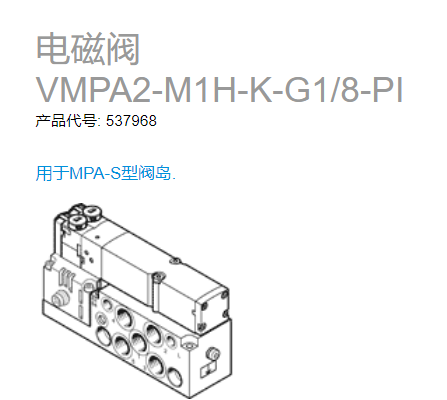

方向控制阀VMPA2-M1H-K-G1/8-PI，德国festo详细解析
系列型号：
VMPA1-FB-EMG-8
VMPA1-M1H-J-PI
VMPA1-M1H-K-PI
VMPA2-M1H-K-PI
VOFA-L26-T32C-M-G14-1C1-APP
特性
多针接口
• *多 24 个阀位/
*多 24 个电磁线圈
• 通过电路板，实现模块化阀的
并联
• 电子模块带集成保持电流降低
功能
• 任意气源
• 创建压力分区
现场总线接口/控制模块
• *多 64 个阀位/
*多 128 个电磁线圈
• 内部 CPX 总线系统，用于驱动
阀
• 模块，通过单独的电压源或无
电气隔离来电驱动阀
• 任意气源
• 创建压力分区
单个阀
• 电接口：M8, 4 针，带螺纹接
口
• 可拆装电子模块，带集成电流
降低功能
AS-i 接口
• 2…8 片阀，可自由配置 (*多
8 个电磁线圈)，带输入反馈
CPI 接口
• *多 32
个阀位/*多 32 个电磁线圈
可组合规格
• MPA1 流量高达 360 l/min
• MPA14 流量高达 550 l/min
• MPA2 流量高达 700 l/min
• MPA1, MPA14 和 MPA2
可组合在一个阀岛上
VMPA阀
气口规格 M7
流量 230 ...360 l/min
板式阀。
- 电磁线圈驱动
- LED信号状态显示
- 集成的降（电）流功能
气路板
气路板底座
配备选项
阀功能
• 两位五通阀，单电控
• 两位五通阀，双电控
• 2x 两位三通阀，
常开
• 2x 两位三通阀，
常闭
• 2x 两位三通阀，
1x 常开,
1x 常闭
• 三位五通阀，
中压式
• 三位五通阀，
中封式
• 三位五通阀，
中泄式
• 2x 两位两通阀，
1x 常闭,
1x 常闭, 可逆
• 2x 两位两通阀，
常闭
• 1x 两位三通阀，
常闭,
外先导气源
• 1x 两位三通阀，
常开,
外先导气源
• 手控减压阀
• 比例减压阀
• 压力传感器
所有阀结构紧凑，尺寸相同，
长 107 mm，宽 10.5 mm 或
21 mm。高度为 55 mm，*匹
配电气外围元件 CPX。
| 阀功能 | 2x3/2 常闭，单电控 |
| 驱动类型 | 电气的 |
| 阀规格 | 20 mm |
| 标准额定流量 | 500 l/min |
| 工作压力 | 3 ... 8 bar |
| 设计结构 | 活塞滑块 |
| 复位类型 | 空气弹簧 |
| c UL us - Recognized (OL) | |
| CE 符号 (参见符合的标准) | 根据 EU-EMV 指导原则 |
| 防护等级 | IP65 装配以后的状态 to IEC 60529 |
| 排气功能 | 可节流 |
| 密封原则 | 软性 |
| 装配位置 | 任意 |
| 手控装置 | 位置锁定 推 |
| 先导类型 | 由先导控制 |
| 先导气源 | 内置的 |
| 流动方向 | 不可逆 |
| 重叠 | 正重叠 |
| 信号状态显示 | 是 |
| 先导压力 | 3 ... 8 bar |
| 适合真空 | 否 |
| QS-8的标准额定流量 | 500 l/min |
| 切换时间，关闭 | 28 ms |
| 切换时间，打开 | 8 ms |
| 逻辑为0的*正向测试脉冲 | 400 µs |
| 逻辑为1的*负向测试脉冲 | 900 µs |
| 许用压力波动 | +/- 25 % |
| 工作介质 | 压缩空气符合ISO8573-1:2010 [7:4:4] |
| 关于工作和先导介质的说明 | 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气) |
| 抗震性 | 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准 |
| 耐冲击性 | 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27 |
| 耐腐蚀等级 CRC | 1 – 低腐蚀影响 |
| 储藏温度 | -20 ... 40 °C |
| 介质温度 | -5 ... 50 °C |
| 相对空气湿度 | 40°C时*90% |
| 环境温度 | -5 ... 50 °C |
| *紧固扭矩, 阀安装 | 0.65 Nm |
| 产品重量 | 325 g |
| 电连接 | 插头 符合EN 60947-5-2标准 M8x1 4针 |
