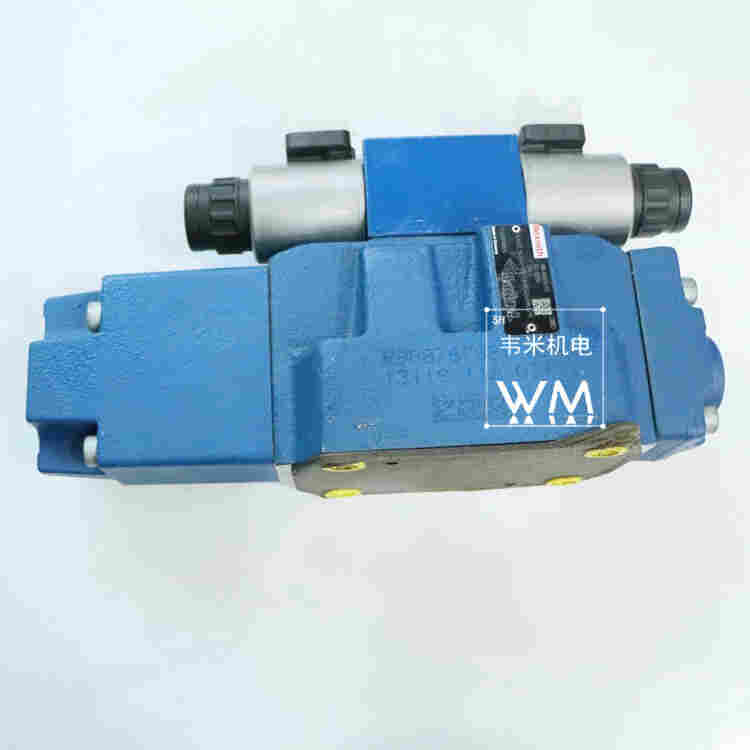

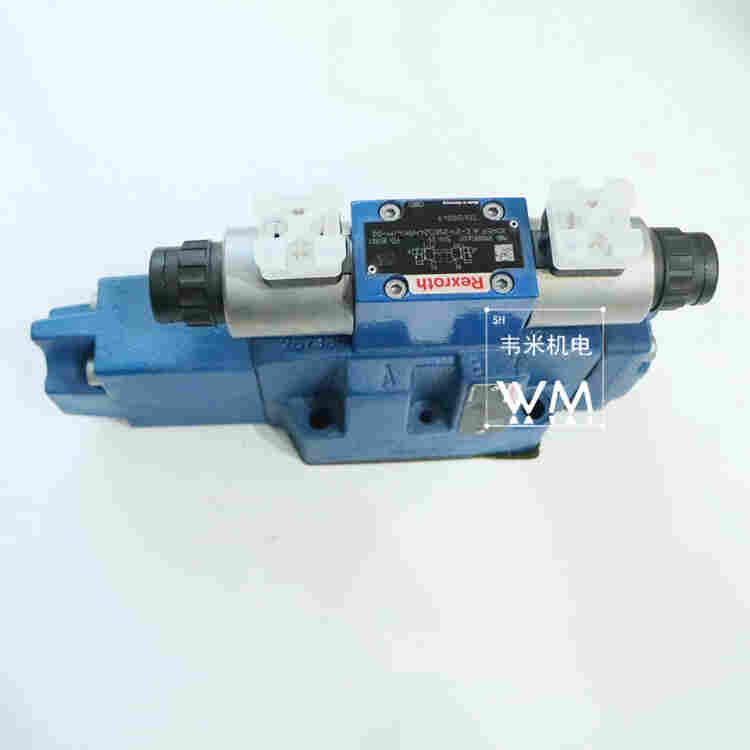

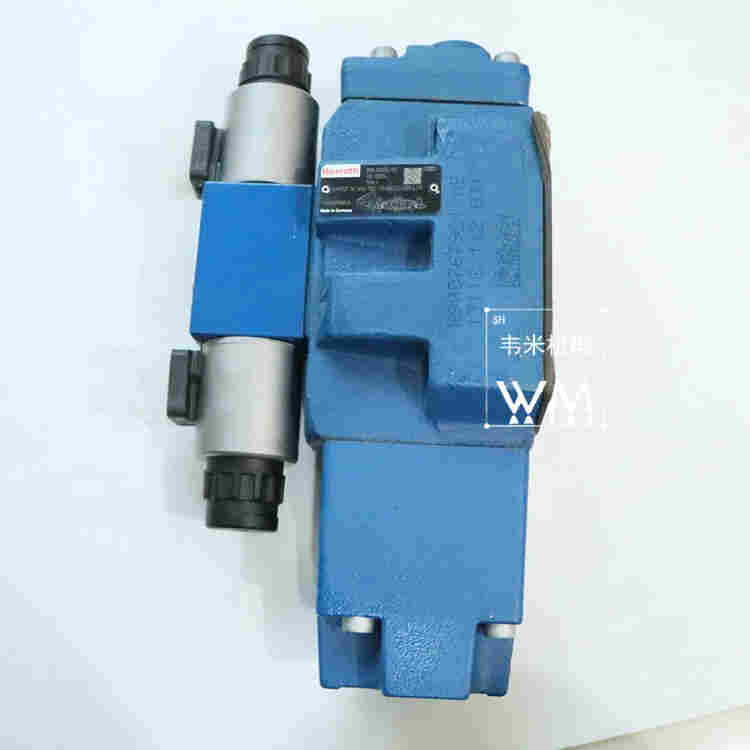

4WRLE25V370M-30/G24K0/A1M比例流量阀
带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀
型号 4WRLE
▶ 规格 10 … 35
▶ 组件系列 4X
▶ *工作压力 350 bar
▶ 额定流量 60 … 1500 ml/min
▶ 数字接口，适用于工业4.0 的 IO
功能、组成部分：阀芯机能 E. 和 W.
4WRLE 型比例阀是一个带电气位置反馈和集成电子元件 (OBE)
的先导式比例方向控制阀。
装配
阀的基本构成包括 3 个主要组件：
▶ 先导控制阀 (1) 包含控制阀芯和套筒、复位弹簧、控制线圈
和感应式位置传感器（可选配电子元件保护膜 (5) 和减振板
(4)）
▶ 带对中弹簧和位置反馈的主阀 (2)
▶ 带模拟量 (6) 或 IO-Link 接口的集成电子元件 (OBE) (3)
功能
当集成电子元件 (OBE) 处于被关闭或未激活的状态时，先导控
制阀的控制阀芯在弹簧作用下处于 "故障安全" 位置。主阀的控
制阀芯位于其弹簧对中中心位置。
集成电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际
值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁
力发生改变，先导控制阀芯进行调节以抵住弹簧。
通过改变控制截面大小而产生的流量可以对主控制阀芯进行调
节。主控制阀芯的行程/控制截面与控制值成比例进行调节。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X
从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反
馈，也可以通过油口 Y 从外部实现。
控制线圈切断
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，先
导控制阀芯将设置为 "故障安全" 位置，并将卸载主阀的先导油
腔。通过弹簧操作，主阀控制阀芯将移动至中心位置。
▶ 低于*小电源电压
▶ 仅在当接口为 "F1" 时：
– 值低于*小电流控制值 2 mA（包括控制值线的电缆中断
（电流环））。
▶ 仅当接口为 "L1" 时：
– 使能未激活，通讯中断（看门狗）
– 内部 IO-Link 发生故障时
▶ 仅当接口为 "C6" 时：
– 额外的，释放未激活
4WRLE25V370M-30/G24K0/A1M比例流量阀
比例阀和其它器件技术进步使工程车辆挡位、转向、制动和工作装置等各种系统电气控制成为现实。
一般需要位移输出机构可采用类似于比例伺服控制手动多路阀驱动器完成。
电气操作具有响应快、布线灵活、可实现集成控制和与计算机接口容易等优点，现代工程机械液压阀已越来越多采用电控先导控制电液比例阀（或电液开关阀）代替手动直接操作或液压先导控制多路阀。
采用电液比例阀（或电液开关阀）另一个显著优点是工程车辆上可以大大减少操作手柄个数，这使驾驶室布置简洁，能够有效降低操作复杂性，对提高作业质量和效率都具有重要实际意义。
比例阀是指在执行的过程中采用比例和积分两种计算综合起来的电动阀门，计算值离设定值越远，步进马达动作越快，基本是一个衰减的正弦波形。
比例阀的电动阀门除了阀体外还都有一个执行器，因为安装的缘故，设备一般都是下进上出，所以均装在回水。
比例阀是气流只能一个方向流动而不能反向流动的方向控制阀。其工作原理与液压单向阀一样。压缩空气从P口进入，克服弹簧力和摩擦力使单向阀阀口开启，压缩空气从P流至A；当P口无压缩空气时，在弹簧力和A口（腔）余气力作用下；阀口处于关闭状态，使从A至P气流不通。
比例阀应用于不允许气流反向流动的场合，如空压机向气罐充气时，在空压机与气罐之间设置一单向阀，当空压机停止工作时，可防止气罐中的压缩空气回流到空压机。比例阀还常与节流阀、顺序阀等组合成比例阀使用。
比例阀型号
力士乐REXROTH高响应换向阀，先导式
0811404430 4WRLE25V370M-3X/G24K0/A1M
R901190572 4WRLE25V370M-3X/G24K0/A1M-303
0811404497 4WRLE25V370M-3X/G24K0/A1M-834
R901358451 4WRLE25V370M-3X/G24K0/A1V
R901131728 4WRLE25V370M-3X/G24K0/B5M
0811404573 4WRLE25V370M-3X/G24K0/F1M
R901114933 4WRLE25V370M-3X/G24K0/F1M-834
R901204701 4WRLE25V370M-3X/G24TK0/A1M
R901316854 4WRLE25V370M-3X/G24TK0/F1M
R901350388 4WRLE25V370M-3X/G24TK0/F1M-834
R901366947 4WRLE25V370P-3X/G24K0/F1V-979
R901250268 4WRLE27V1-430M-3X/G24K0/A1M
0811404574 4WRLE27V1-430M-3X/G24K0/F1M
R901131871 4WRLE27V430L-3X/G24EK0/A1M
R901192020 4WRLE27V430L-3X/G24K0/A1M
R901330844 4WRLE27V430L-3X/G24K0/F1M
0811404891 4WRLE27V430M-3X/G24EK0/A1M
R901307877 4WRLE27V430M-3X/G24ETK0/A1V
力士乐REXROTH三位四通的高响应换向阀、先导式、电气位置反馈（LVDT的直流/直流±10V）4WRL.E(W)
0811404432 4WRLE27V430M-3X/G24K0/A1M
R901316602 4WRLE27V430M-3X/G24K0/F1M
R901295217 4WRLE27V430P-3X/G24EK0/F1WX00V-934
R901386400 4WRLE27V430P-3X/G24K0/F1V-979
R901126909 4WRLE27V550P-3X/G24EK0/A1M-911
R901369324 4WRLE35V1-1000L-3X/G24K0/F1M
0811404582 4WRLE35V1-1000M-3X/G24EK0/F1M
R901136890 4WRLE35V1-1000M-3X/G24K0/F1M
R901228063 4WRLE35V1-1000M-3X/G24K0/F1M-834
R901330471 4WRLE35V1000L-3X/G24ETK0/A1M
R901439711 4WRLE35V1000L-3X/G24K0/A1M
R901408368 4WRLE35V1000L-3X/G24K0/F1M
R901137986 4WRLE35V1000M-3X/G24EK0/A1M
R901114370 4WRLE35V1000M-3X/G24EK0/A1M-866
R901111711 4WRLE35V1000M-3X/G24EK0/F1M
R901135570 4WRLE35V1000M-3X/G24ETK0/A1M
R901307871 4WRLE35V1000M-3X/G24ETK0/A1V
R901161642 4WRLE35V1000M-3X/G24ETK0/F1M
力士乐REXROTH三位四通高响应换向阀、先导式、电气位置反馈和集成电子放大版（OBE）4WRLE
