采用TDR原理测量土壤及其它多孔介质的水分含量，还可用于岩体变形的测量。一套TDR200水分测量系统可测多达512点的土壤水分含量。可通过有线或无线方式进行远距离数据传输。通过PCTDR软件便可实现控制系统、处理数据和诊断故障等功能。
TDR200系统组成：数据采集器、TDR200时域反射计、TDR土壤水分传感器、SDMX50系列多路连接器、PCTDR软件以及相应的供电、通讯等模块。
技术参数
数据采集系统：
通道：多个单端，可扩展；内存2G
微型控制器：内部CPU，16-bit H8S Hitachi，32-bit
大扫描速率：100Hz
数字转换A/D：13bit
操作系统：、独立系统，支持windows /XP/Win7/64位操作系统
软件支持：多项支持
接口CSI/O和RS-232串行接口
内部温度补偿，实时时钟，时和温度变化实时校准
内部锂电池支持存储和时钟以确保数据、程序和的时间

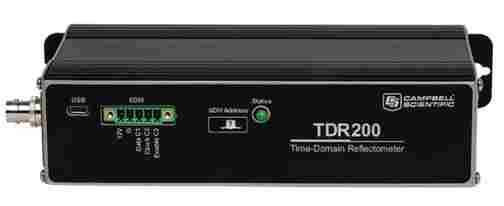

TDR200时域反射仪
脉冲输出信号：250mv，50ohm
输出阻抗：50ohm ±1％
脉冲周期：25.5 μs
波形采样：在给定时间内生成20至10112个波形
波形均值：1～128
能耗：静止状态，2mA；休眠状态，20mA；工作状态，270mA；
供电：9.6VDC～16VDC
工作温度：-40° to +85°C
供电：12VDC；能耗：静止状态，<1mA；工作状态，150mA；
机箱：防水防潮
TDR土壤水分传感器：
传感器型号 | 探针尺寸 | 水分测量精度 | 电导率测量精度 | 线缆类型 | 大线缆长度 |
CS610 | 探针：长30.0 cm 直径0.48 cm 探头：10.8*7.0*1.9 cm | 误差小于0.1% | 误差小于0.5% | RG8 | 15 m |
