福建点硕自动化设备有限公司主营如下业务优势:
Siemens（西门子）:MOORE（摩尔）系统备件。
Siemens（西门子）:S5/S7系列200、300、400；6AV/6GK系列备件。
Siemens（西门子）:6SN/6FC/6FX系列, 提供数控系统(810、802D SL、810D、840D)及备件的销售。

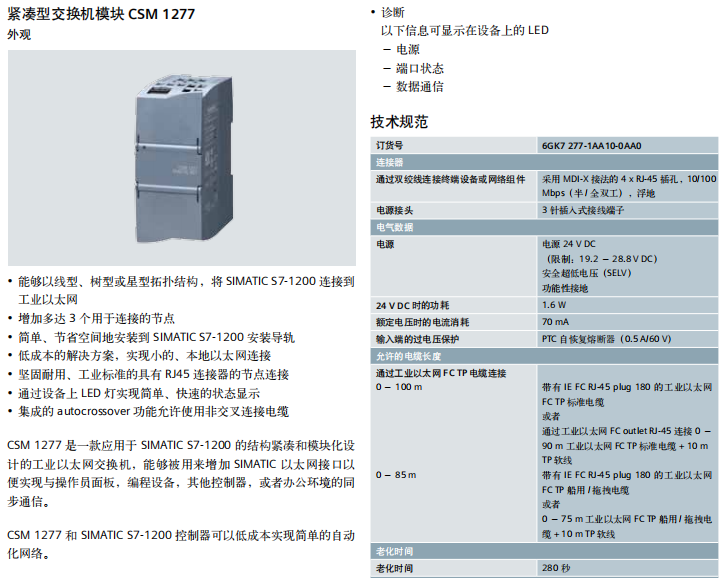

当两个以上的通信设备进行通信时，需要使用交换机来实现网络连接。可以使用导轨安装的西门子 CSM1277 4端口交换机来连接多个 CPU 和 HMI 设备，如图 3. 多个通信设备的网络连接所示。

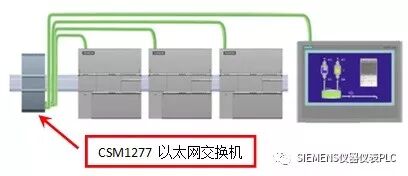

图 4.多个通信设备的网络连接
RS485 网络为采用屏蔽双绞线电缆的线性总线网络，总线两端需要终端电阻。RS485 网络允许每一个网段的*通信节点数为 32 个，允许的*电缆长度则由通信端口是否隔离以及通信波特率大小等两个因素所决定，见表 3. RS485 网段电缆的*长度所示。
表 3. RS485 网段电缆的*长度
波特率（bit/s） | S7-200 SMART CPU 端口 | 隔离型 CPU 端口 |
9.6K~187.5K | 50m | 1000m |
500K | 不支持 | 400m |
1M~1.5M | 不支持 | 200m |
3M~12M | 不支持 | 100m |
S7-200 SMART CPU 集成的 RS485 端口以及 SB CM01 信号板都是非隔离型通信端口，允许的*通信距离为 50m，该距离为网段中*个通信节点到*一个节点的距离。如果网络中的通信节点数大于 32 个或者通信距离大于 50m 则需要添加 RS485 中继器拓展网络连接。
