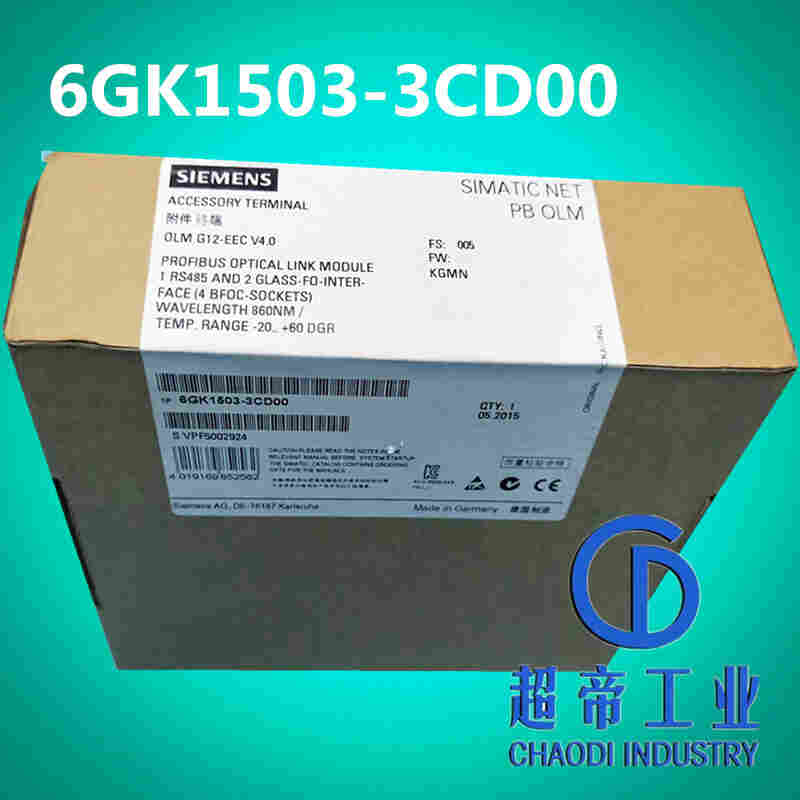

西门子6GK1503-3CD00产品介绍
西门子6GK1503-3CD00由上海帝工业控制设备有限公司提供西门子
· 产品信息细节
· 技术数据
· CAx数据
产品类型名称 | PROFIBUS OLM/G12-EEC V4.0 |
| PROFIBUS OLM/G12-EEC V4.0 光学链接模块带 1 RS-485 和 2 个光波导 接口(4 BFOC- 插口）针对扩展的 温度范围 -20...+60°C |
传输率 | |
传输率 / PROFIBUS 中 | 9.6 kbit/s ... 12 Mbit/s |
传输率 / Profibus PA 中 | 45.45 kbit/s |
接口 | |
电气/光学连接数量 / 用于网络组件和终端设备 / *值 | 3 |
电气连接数量 | |
用于网络组件和终端设备 | 1 |
用于测量设备 | 1 |
用于信号触点 | 1 |
适用于电源 | 1 |
适用于冗余电源 | 1 |
电气连接规格 | |
用于网络组件和终端设备 | 9 针 Sub-D 插口 |
用于测量设备 | 2 针端子板 |
适用于电源和信号触点 | 5 针端子板 |
光学连接数量 / 用于光纤 | 2 |
光学连接方式 / 用于光纤 | BFOC 端口 |
光学数据 | |
阻尼量 / 光纤传输距离 | |
50/125 µm 的玻璃光纤 / 3 dB/km 时 / *值 | 10 dB |
62.5/125 µm 的玻璃光纤 / 3.5 dB/km 时 / *值 | 12 dB |
以位时间为单位的流程延迟时间 | 6.5 bit |
可耦合的光学功率参考 1 mW | |
50/125 µm 的玻璃光纤 / 3 dB/km 时 | -16 dB |
62.5/125 µm 的玻璃光纤 / 3.5 dB/km 时 | -13 dB |
光学灵敏度参考 1 mW | |
50/125 µm 的玻璃光纤 / 3 dB/km 时 | -28 dB |
62.5/125 µm 的玻璃光纤 / 3.5 dB/km 时 | -28 dB |
波长 | |
50/125 µm 的玻璃光纤 / 兼容接口 / 3 dB/km 时 | 860 nm |
62.5/125 µm 的玻璃光纤 / 兼容接口 / 3.5 dB/km 时 | 860 nm |
导线长度 | |
50/125 µm 的玻璃光纤 / 3 dB/km 时 / *值 | 3 km |
62.5/125 µm 的玻璃光纤 / 3.5 dB/km 时 / *值 | 3 km |
信号输入/输出 | |
工作电压 / 信号触点的 / DC 时 / 额定值 | 24 V |
工作电流 / 信号触点的 / DC 时 / *值 | 0.1 A |
供电电压，电流消耗，损耗功率 | |
电压类型 / 电源电压 | DC |
供电电压 / DC 时 / 额定值 | 24 V |
供电电压 / DC 时 | 18.8 ... 28.8 V |
产品组件 / 电源输入端上的保险丝 | 是的 |
消耗电流 / DC 时 / 24 V 时 / *值 | 0.2 A |
环境条件 | |
环境温度 | |
运行期间 | -25 ... +60 °C |
存放期间 | -40 ... +70 °C |
运输期间 | -40 ... +70 °C |
相对空气湿度 | |
25 °C 时 / 无冷凝 / 运行期间 / *值 | 95 % |
防护等级 IP | IP40 |
结构形式，尺寸和重量 | |
结构形式 | 紧凑型 |
宽度 | 39.5 mm |
高度 | 112 mm |
深度 | 74.5 mm |
净重 | 340 g |
紧固类型 | |
35 mm DIN 导轨安装 | 是的 |
墙壁安装 | 是的 |
产品功能 / 冗余 | |
产品功能 / 环冗余 | 是的 |
标准，规格，许可 | |
标准 | |
适用于 FM | FM3611： 1 类，2 级，A、B、C、D 组/T4，1 类，2 区，IIC 组，T4 |
适用于防爆区 | EN 60079-0: 2006, EN60079-15: 2005, EN60079-28: 2007, II 3(2)GExnA[opis] IIC T4 KEMA 09 ATEX 0173X |
针对安全性 / CSA 和 UL | UL 60950-1，CSA C22.2 编号 60950-1 |
适用于防爆区 / CSA 和 UL | UL 1604 和 UL 2279-15（危险场所），CSA C22.2 No. 213-M1987，1 级/2区/A、B、C、D 组 / T4，1 级 / 2 区 / IIC 组 / T4 |
适用于干扰发射 | EN 61000-6-4（A 级） |
适用于抗干扰性 | EN 61000-6-2 |
资格证明 | EN 61000-6-2, EN 61000-6-4 |
CE标识 | 是的 |
C-Tick | 是的 |
船级社 | |
American Bureau of Shipping Europe Ltd. (ABS) | 是的 |
Bureau Veritas (BV) | 是的 |
Det Norske Veritas (DNV) | 是的 |
Germanischer Lloyd (GL) | 是的 |
Lloyds Register of Shipping (LRS) | 是的 |
Nippon Kaiji Kyokai (NK) | 是的 |
更多信息 / 网络链接 | |
网络链接 | |
至网页： SIMATIC NET SELECTION TOOL 选型帮助 | |
至网页：工业通信 | |
至网页： Industry Mall | |
至网页： 信息和下载中心 | |
至网页：图片数据库 | |
至网页： CAx 下载管理器 | |
至网页： Industry Online Support | |
安全提示 | |
安全提示 | 西门子为其产品及解决方案提供工业安全功能，以支持工厂、解决方案、机器、设备和/或网络的安全运行。这些功能是整个工业安全机制的重要组成部分。 有鉴于此，西门子不断对产品和解决方案进行开发和完善。西门子强烈建议您定期了解产品更新和升级信息。 此外，要确保西门子产品和解决方案的安全操作，还须采取适当的预防措施（例如：设备单元保护机制），并将每个组件纳入*且全面的工业安全保护机制中。可能使用的所有第三方产品须一并考虑。更多有关工业安全的信息，请访问http://www.siemens.com/industrialsecurity。 要及时了解有关产品的更新和升级信息，请订阅相关产品的时事通讯。更多相关信息，请访问 http://support.automation.siemens.com。(V3.4) |
上一次修改： | 2020/5/8 |
