为了实现 PLC_1 接收来自 PLC_2 的数据，则在 PLC_1 中调用接收指令T_RCV 并配置基本参数。
① 创建并定义PLC_1的接收数据区 DB 块。
通过“Project tree”>“PLC_1”>“Program blocks”>“Add new block”，选择“Data block” 创建 DB 块，选择*寻址，点击“OK”键，定义发送数据区为 100个字节的数组，如图12及图13所示。

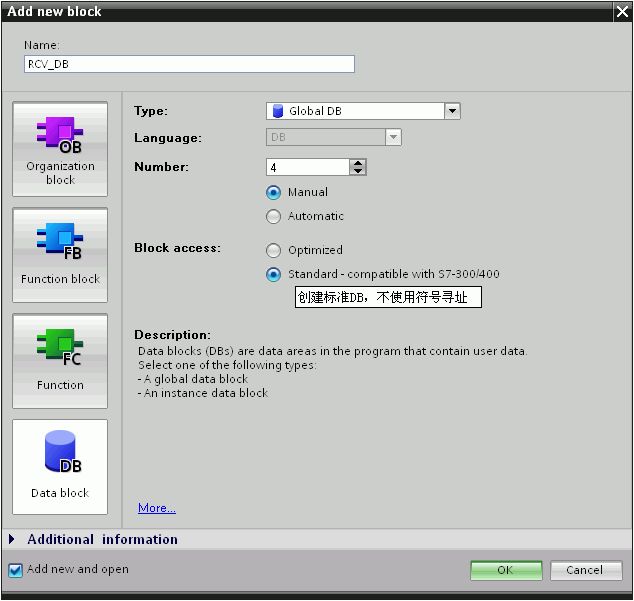

图12. 创建接收数据区 DB 块
注意：对于双边编程通信的 CPU ，如果通信数据区使用 DB 块，既可以将 DB 块定义成符号寻址，也可以定义成*寻址。使用指针寻址方式，必须创建*寻址的 DB 块。

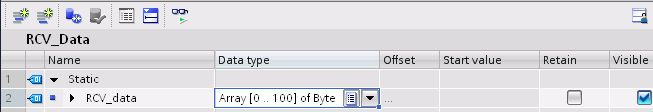

图13. 定义接收数据区为字节类型的数组
② 调用 “TRCV” 在OB1内调用
进入 “Project tree” > “ PLC_1” > “Program blocks” > “OB1” 主程序中，从右侧窗口 “Instructions” > “Communications” > “OPEN User Communications”下调用 “TRCV” 指令，配置接口参数，如图14所示。

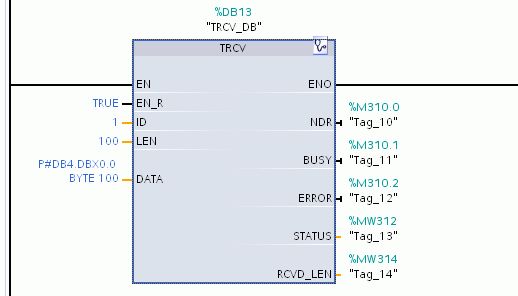

图14. 调用 TRCV 指令并配置接口参数
参数说明：
输入接口参数：
EN_R | ：= TRUE | // 准备好接收数据 |
ID | ：= 1 | // 连接号，使用的是 TCON 的连接参数中 ID号 |
LEN | ：= 100 | // 接收数据长度为 100 个字节 |
DATA | ：= P#DB4.DBX0.0 BYTE 100 | // 接收数据区的地址 |
输出接口参数：
NDR | ：= M310.0 | // 该位为 1，接收任务*完成 |
BUSY | ：= M310.1 | // 该位为 1，代表任务未完成，不能激活新任务 |
ERROR | ：= M310.2 | // 通信过程中有错误发生，该位置 1 |
STATUS | ：= MW312 | // 有错误发生时，会显示错误信息号 |
RCVD_LEN | ：= MW314 | // 实际接收数据的字节数 |
注意：LEN设置为 65535 可以接收变长数据。

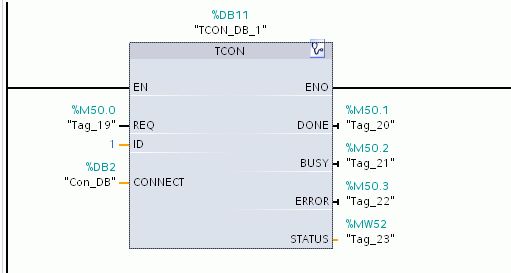

① 在*个 CPU 中调用发送通信指令，进入 “Project tree” > “ PLC_2” > “Program blocks” > “OB1” 主程序中，从右侧窗口 “Instructions” > “Communications” > “OPEN User Communications”下调用 “TCON” 指令，创建连接，如图15所示。
