Profinet故障诊断入门

在分析PROFINET IO 通讯故障时,可以通过以下的方法进行故障的初步诊断。

通过状态 LED 进行PROFINET IO通讯初步诊断

PROFINET IO通讯物理连接故障初步诊断

PROFINET 干扰问题的初步诊断

Ping指令如何使用

使用PST初步诊断PROFINET

通过状态 LED 进行PROFINET IO通讯初步诊断

1. 概述

SIMATIC 设备 PROFINET 接口的每个端口都有一个 LED 指示灯。借助于 PROFINET 设备的 LED 的状态和错误指示灯，可以诊断出通讯中的错误或 PROFINET 模块的错误状态。

2. LED指示灯含义

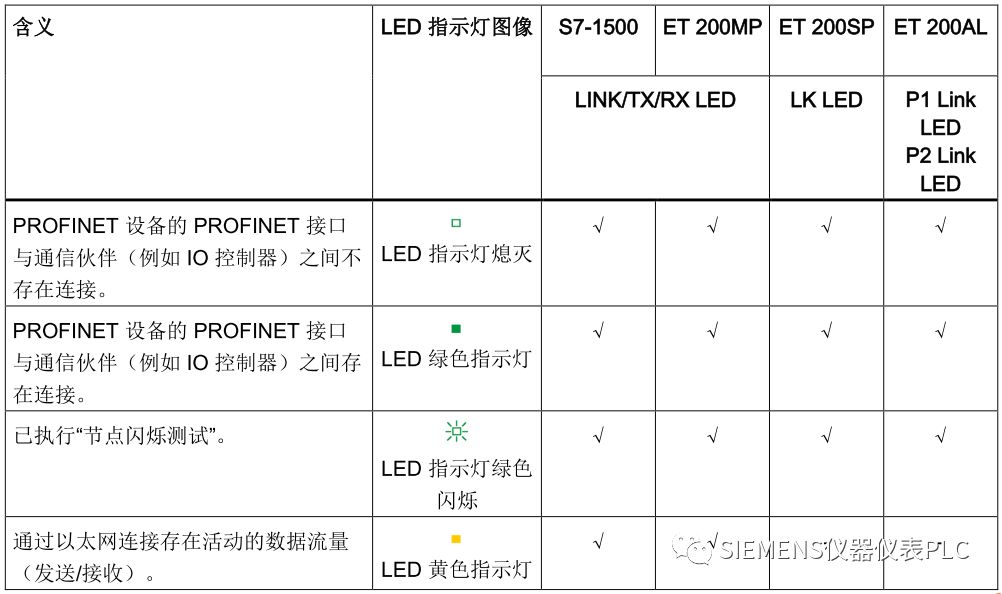

下表汇了 S7-1500、ET 200MP、ET 200SP 和 ET 200AL 系统中这些 LED 指示灯的含义：

表 1 PROFINET 接口端口LED 指示灯含义1

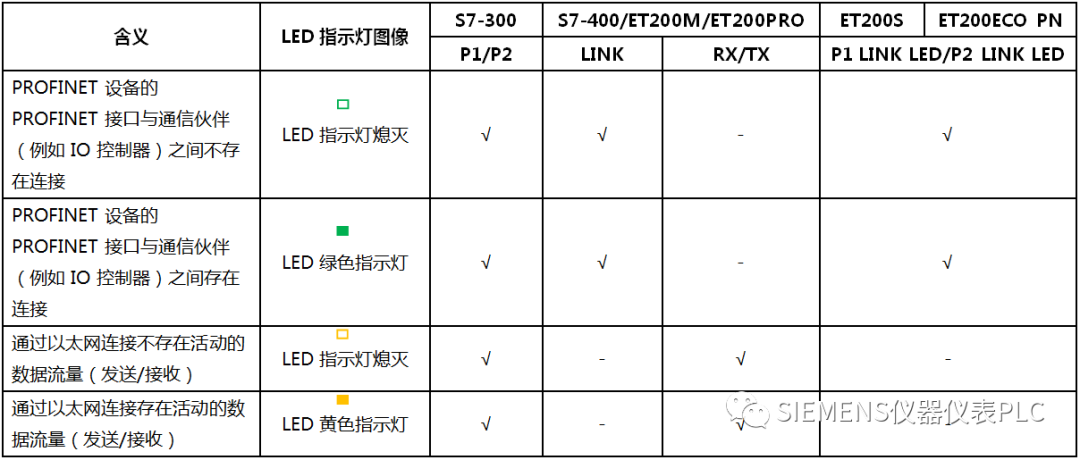

下表汇了 S7-300、400、ET 200M、ET 200S 、ET200ECO PN和 ET 200PRO 系统中这些 LED 指示灯的含义：

表 2 PROFINET 接口端口LED 指示灯含义2
