前提条件：

I)在安装有WINCC的计算机上安装CP5612通讯板卡。

II) 使用STEP7编程软件能够通过MPI正常连接PLC。

3.1         STEP 7 硬件组态

STEP7设置MPI通讯。新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，其在随后的设置中需要匹配。重点步骤参考图3-1：

其中，Interface中的参数Networked(已连网)必须设置为Yes。

图3-1

3.2         设置Set PG/PC Interface

如果 STEP 7 版本的硬件目录中没有 CP 5612，则可选择 CP 5611 A2 或 CP 5611进行组态。CP 5612 向下兼容之前版本的组态。

进入操作系统下的控制面板，双击Set PG/PC Interface图标。

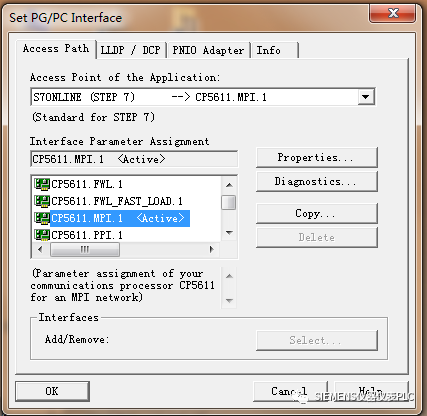

在Access Point of the Application:的下拉列表中选择S7ONLINE ( STEP7 )；然后在Interface Parameter Assignment :的列表中，选择CP5611.MPI.1；确认后在Access Point of the Application:的下拉列表中显示：

S7ONLINE ( STEP7 )  à CP5611.MPI.1，如图3-2所示：
