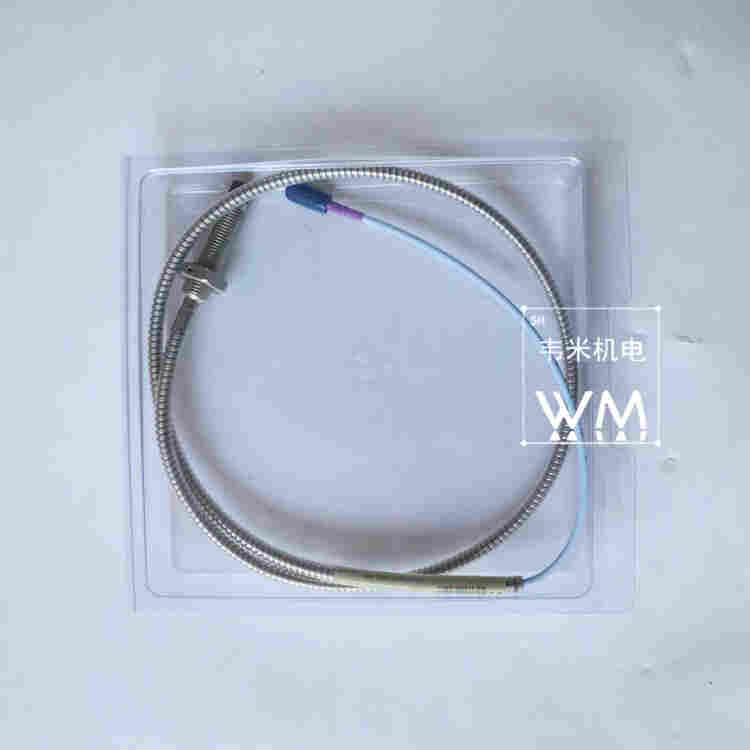

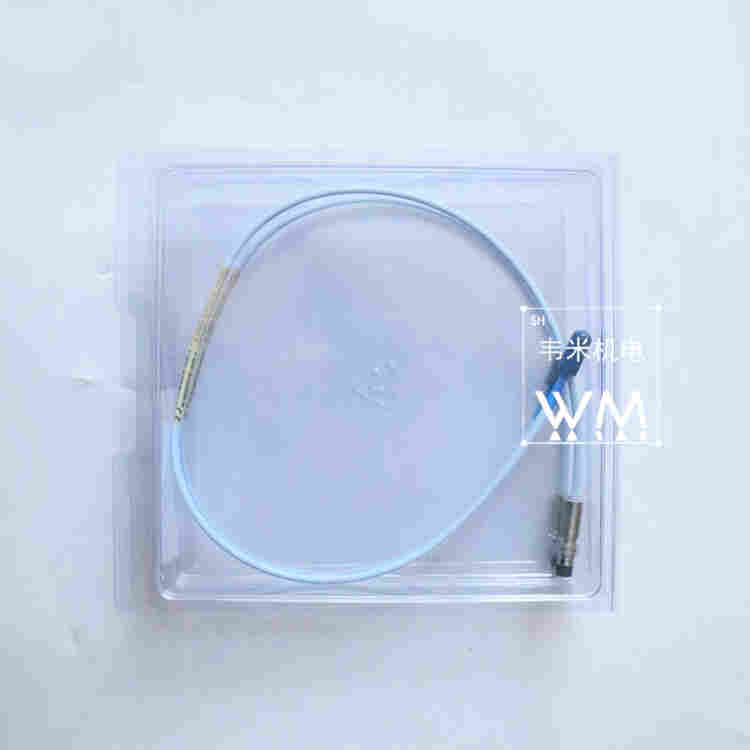

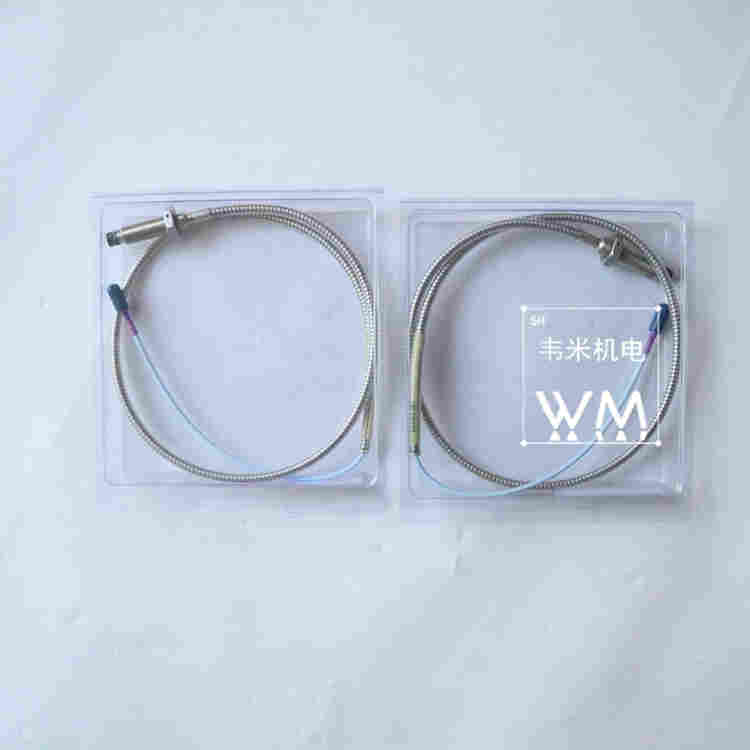

本特利胀差传感器135613-01-00由上海韦米机电设备有限公司*提供
BENTLY NEVADA本特利传感器VELOMITOR * CT速度传感器
Bently Nevada本特利传感器19050
190501Velomitor?CT低频速度传感器，专为冷却塔振动监测设计，转速低至90rpm。
常用型号：
190501-01-00-00、190501-12-00-00、190501-10-00-01
主要产品概述：
Bently Nevada本特利Velomitor * CT速度传感器是我们标准Velomitor压电式速度传感器的低频版本。其设计专门用于测量冷却塔和风冷式换热器风扇组件上的套管振动速度，该组件在90 rpm或更高（典型值100至300 rpm）的条件下工作。 Velomitor CT传感器可以测量这些频率下的振动幅度以及风扇电机和减速器产生的振动频率。
产品规格：除非另有说明，参数从+20°C到+30°C（+68°F到+ 86°F）和100 Hz。
电动：
灵敏度：3.94mV / mm / s（100mV / in / s）±5％。
频率响应：3.0 Hz至900 Hz（180至54,000 cpm）±1.0 dB; 1.5 Hz至1.0 kHz（90至60,000 cpm）±3.0 dB
温度敏感度：在工作温度范围内典型值为-8％到+ 5％。
速度范围：63.5 mm / s pk（2.5 in / s pk）振动分量过10g pk，高于1 kHz可显着降低此范围。
横向响应：小于5％的轴向灵敏度。
幅度线性：±2％至63.5 mm / s pk（2.5 in / s pk）
已安装的谐振频率：9 kHz，*小值（螺栓安装，快速断开除外）
输出偏置电压：10.1 Vdc±1.0 Vdc，引脚A以引脚B为参考
动态输出阻抗：典型值<400Ω
宽带噪底（1.5 Hz至1 kHz）：0.229mm / s（0.009in / s）pk。典型噪底见图6。
基本应变灵敏度：0.43mm / s /μstrain（0.017in / s /μstrain）。
接地：内部电子元件与外壳隔离。
*电缆长度：305米（1000英尺）的电缆（零件编号02173006），没有信号衰减。注意：可用电缆的*连续长度为300英尺。如果需要更长的长度，则必须将其拼接或在其上安装连接器。
环境限制：
工作温度：-40°C至+85°C（-40°F至+ 185°F）。
储存温度：-40 C到+100 C（-40 F到+212 F）。
冲击限制：*5000克。
湿度限制：100％冷凝，非淹没。
磁场磁化率：在高斯，50-60Hz下<0.0068mm / s /高斯（0.268mil / s /高斯）
本特利胀差传感器135613-01-00
Velomitor CT速度传感器190501-AA-BB-CC
A：安装硬件选项
0 0没有螺柱
0 1螺柱3/8英寸24到3/8英寸24
0 2螺柱3/8英寸24到1/2英寸20
0 3胶粘螺栓3/8英寸24
0 4螺栓M6x1与3/8英寸24适配器
0 5与3 / 8-24适配器的粘性螺柱M6x1
0 6螺栓3/8在24到1/4英寸28
0 7板螺栓3/8英寸24到3/8英寸24
0 8板螺栓3/8英寸24到1/2英寸20
0 9板螺栓3/8英寸24至1/4英寸NPT
1 0板式螺栓M6x1至M6x1，带3/8英寸24接头
1 1板螺栓3/8英寸24到1/4英寸28
1 2板螺栓3/8英寸24至M8x1
1 3快速断开螺柱
1 4适配器，3/8英寸24到1/4英寸20
1 5适配器，3/8英寸24到5/16英寸18
1 6适配器，3/8英寸24到3/8英寸24
1 7适配器，3/8英寸24到3/8英寸16
1 8适配器，3/8英寸24到1/2英寸13
1 9适配器，3/8英寸24至1/4英寸18 NPT
2 0适配器，3/8英寸24至3/8英寸18 NPT
2 1个适配器，3/8 in 24到1/2 in 14 NPT
2 2适配器，3/8英寸24至3/4英寸14 NPT
2 3适配器，3/8英寸24至1.0英寸11.5 NPT
2 4适配器，3/8英寸24到1.25英寸11.5 NPT
本特利胀差传感器型号
本特利3300 XL 8mm 传感器系统
330101-00-16-10-02-00,
330101-00-16-10-02-05,
330101-00-20-05-02-00,
330101-00-20-10-02-00,
330101-00-20-10-02-05,
330101-00-30-10-02-00,
330101-00-30-10-02-05,
330101-00-40-05-02-00,
330101-00-40-10-02-00,
330101-00-40-10-02-05,
330101-00-60-10-02-00,
330101-00-60-10-02-05,
330102-00-20-10-02-00,
330103-00-02-10-02-05,
330103-00-03-10-02-05,
330103-00-04-10-02-00,
330103-00-04-50-02-00,
330103-00-05-10-02-00,
330103-00-06-10-02-00,
330104-00-06-10-02-00,
330104-01-05-50-02-00,
330105-02-12-05-02-00,
330105-02-12-05-02-05,
330105-02-12-10-02-00,
330105-02-12-10-02-05,
330106-05-30-05-02-00,
注意：
1. 5 米探头只能与5 米的前置器配合使用。
2. 330140 和330141 的安装支架必须单独订货。
3. 为了缩短到货时间, 我们备有库存探头。
目前,库存探头的部件号如下:
330101-00-08-05-02-00,
330101-00-08-05-02-05,
330101-00-08-10-02-00,
330101-00-08-10-02-05,
330101-00-12-10-02-00,
330101-00-12-10-02-05,
电涡流轴位移传感器 330101-00-08-05-02-00
电涡流轴位移传感器 330101-00-08-10-02-00
电涡流轴位移传感器 330101-00-08-10-02-05
电涡流轴位移传感器 330101-00-12-10-02-00
电涡流轴位移传感器 330101-00-12-10-02-05
电涡流轴位移传感器 330101-00-16-10-02-00
电涡流轴位移传感器 330101-00-14-10-02-00
电涡流轴位移传感器 330101-00-16-10-02-05
胀差传感器330903-12-25-10-02-00
胀差传感器330903-12-25-10-02-00
胀差传感器330903-12-25-10-02-00
电涡流轴位移传感器 330101-00-20-10-02-00
电涡流轴位移传感器 330101-00-20-10-02-05
电涡流轴位移传感器 330101-00-30-10-02-00
电涡流轴位移传感器 330101-00-30-10-02-05
电涡流轴位移传感器 330101-00-40-05-02-00
电涡流轴位移传感器 330101-00-40-10-02-00
电涡流轴位移传感器 330101-00-40-10-02-05
电涡流轴位移传感器 330101-00-60-10-02-00
电涡流轴位移传感器 330101-00-60-10-02-05
3300 XL 8 mm 探头, 3/8-24 UNF 螺纹, 铠装
本特利胀差传感器135613-01-00
