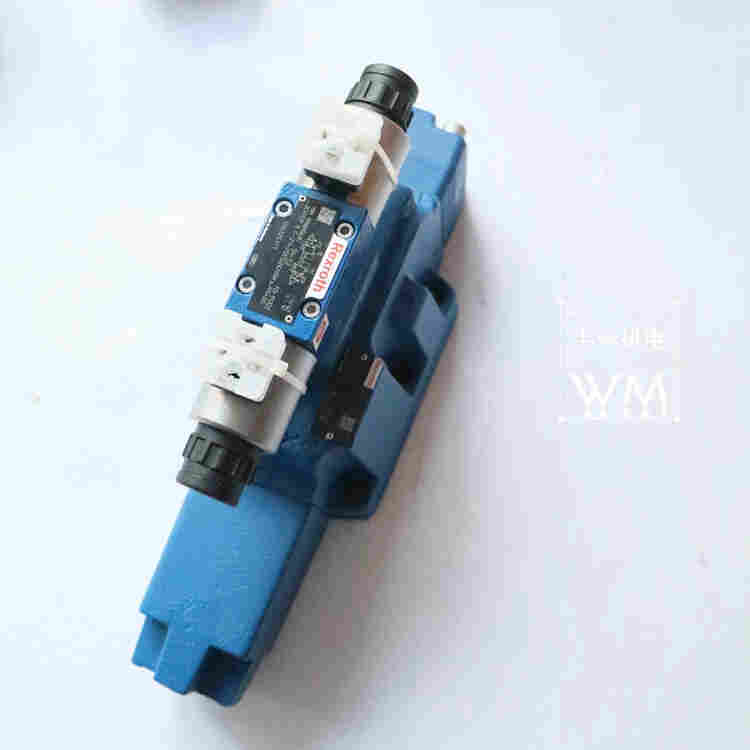

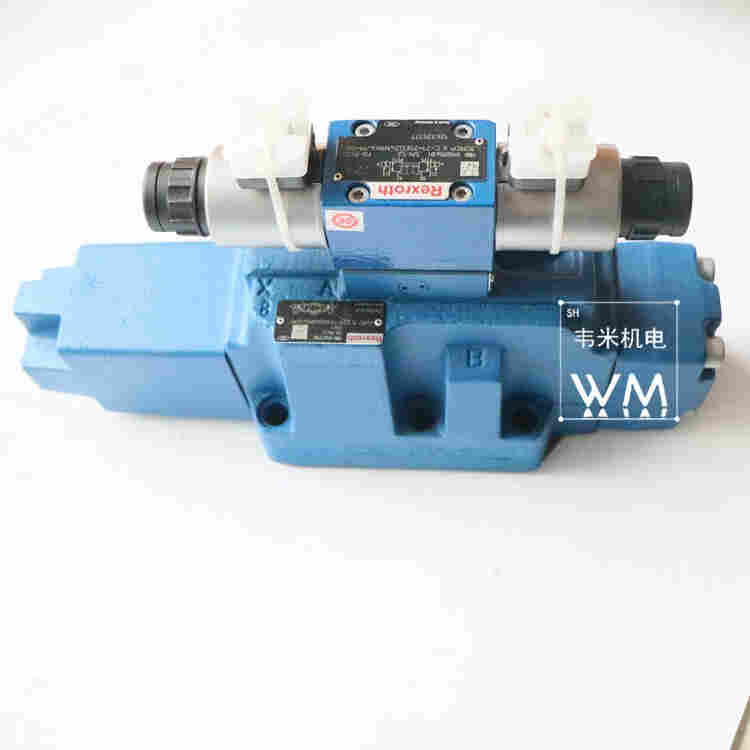

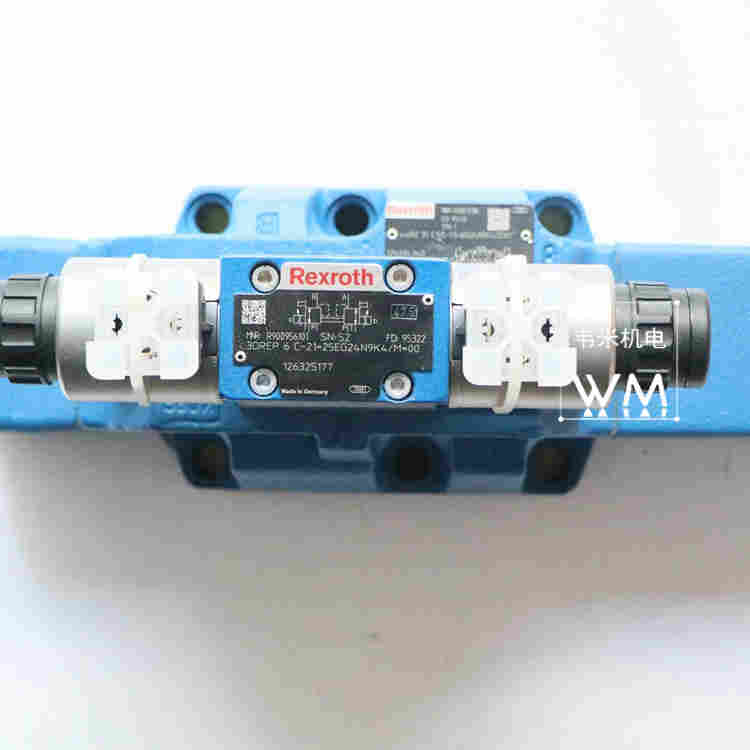

4WRZ16W6-150-7X/6EG24N9ETK4/M比例控制阀 德国原装博世力士乐REXROTH比例控制阀
型号 .WRZ…，.WRZE… 和 .WRH…
规格 10 至 52
组件系列 7X
*工作压力 350 bar
*流量 2800 l/min
特点
– 型号 4WRZE 带集成电子元件（OBE）的先导式 2 级比例方
向阀
– 控制流动方向和流量
– 通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
– 用于底板安装：
油口安装面符合 ISO 4401
– 可选的手动应急操作
– 弹簧对中控制阀芯
– 控制电子元件
• 型号 .WRZE…
- 带电压或电流输入（A1 和/或 F1）的集成电子元件（OBE）
• 型号 .WRZ…
- 欧洲板卡格式的数字或模拟放大器
- 模块化设计的模拟放大器
功能：
– 线圈（5，6）断电后，主控制阀芯（11）将通过对中弹
簧（12）保持在中心位置。
– 主控制阀芯（11）由先导控制阀（9）控制；主控制阀芯成
比例移动，例如，通过启动线圈 "b"（6）。
→ 控制阀芯（2）向右移动，先导油通过先导控制阀（9）
流入压力腔（13），并使主控制阀芯（11）根据电气输
入信号转动。
→ 这样将通过具有渐进流量特性的节流横截面，打开
从 P 到 B 及从 A 到 T 的连接。
– 先导油可通过油口 P 从内部供给先导控制阀，也可通过油
口 X 从外部供给先导控制阀。
– 切断线圈（6）的电源
→ 控制阀芯（2）和主控制阀芯（11）移回至中心位置。
– 根据切换位置，液压油可从 P 流到 A，从 B 流到 T，
或从 P 流到 B，从 A 流到 T（R）。
比例阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么*、要么*小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
比例阀型号
力士乐比例阀 比例伺服阀 比例溢流阀现货供应型号
REXROTH力士乐比例阀4WRZ16W6-150-7X/6EG24N9ETK4/M
REXROTH力士乐比例阀4WRKE10E-100L3X/6EG24EK31/A1D3M
REXROTH力士乐比例阀4WRKE16E-125L3X/6EG24EK31/A1D3M
REXROTH力士乐比例阀4WRKE16E-200L3X/6EG24EK31/A1D3M
REXROTH力士乐比例阀4WRKE16W6-200P-3X/6EG24EK31/A1D3M
REXROTH力士乐比例阀4WRKE25E350L3X/6EG24EK31/A1D3M
REXROTH力士乐比例阀4WRKE32E600L-3X/6EG24K31/A1D3M
REXROTH力士乐比例阀4WRKE32W6-600L-3X/6EG24K31/A1D3M
REXROTH力士乐比例阀4WREE10E75-2X/G24K31/A1V
REXROTH力士乐比例阀4WREE6E32-2X/G24K31/A1V
REXROTH力士乐比例阀4WREE6W32-2X/G24K31/A1V
REXROTH力士乐比例阀4WRAE10E60-2X/G24K31/A1V R900954083
REXROTH力士乐比例阀4WRAE6E1-30-2X/G24K31/F1V
REXROTH力士乐比例阀4WRBA10W64-2X/G24N9Z4/M 0811404833
REXROTH力士乐比例阀4WREE6E32-2X/G24K31/F1V
REXROTH力士乐比例阀4WRKE16W6-200L-3X/6EG24ETK31/A1D3M
REXROTH力士乐比例阀4WRKE25E350L-3X/6EG24K31/F1D3M
4WRZ16E150-7X/6EG24N9EK4/V
4WRL16V-200M3X/G24Z4/M
REXROTH力士乐比例阀4WRL10V85M-3X/G24Z4/M 0811404094
REXROTH力士乐比例阀4WRL16V200M-3X/G24TZ4/M-765 0811404221
REXROTH力士乐比例阀4WRL25V370M-3X/G24Z4/M 0811404405
REXROTH力士乐比例阀4WRZ10W8-85-7X/6EG24N9ETK4/D3M
REXROTH力士乐比例阀4WRZ25E1-220-7X/6EG24N9K4/M
REXROTH力士乐比例阀4WRZ32W6-520-7X/6EG24N9ETK4/D3M
0811404035 REXROTH力士乐比例阀4WRPH6C3B24L-2X/G24Z4/M
0811404038 REXROTH力士乐比例阀4WRPH6C4 B24L-2X/G24Z4/M
0811404039 REXROTH力士乐比例阀4WRPH 6 C4 B40L-2X/G24Z4/M
0811404060 REXROTH力士乐比例阀4WRPH 10 C4 B50L-2X/G24Z4/M
0811404061 REXROTH力士乐比例阀4WRPH 10 C4 B100L-2X/G24Z4/M
0811404062 REXROTH力士乐比例阀4WRPH 10 C3 B50P-2X/G24Z4/M
0811404063 REXROTH力士乐比例阀4WRPH 10 C3 B100P-2X/G24Z4/M
