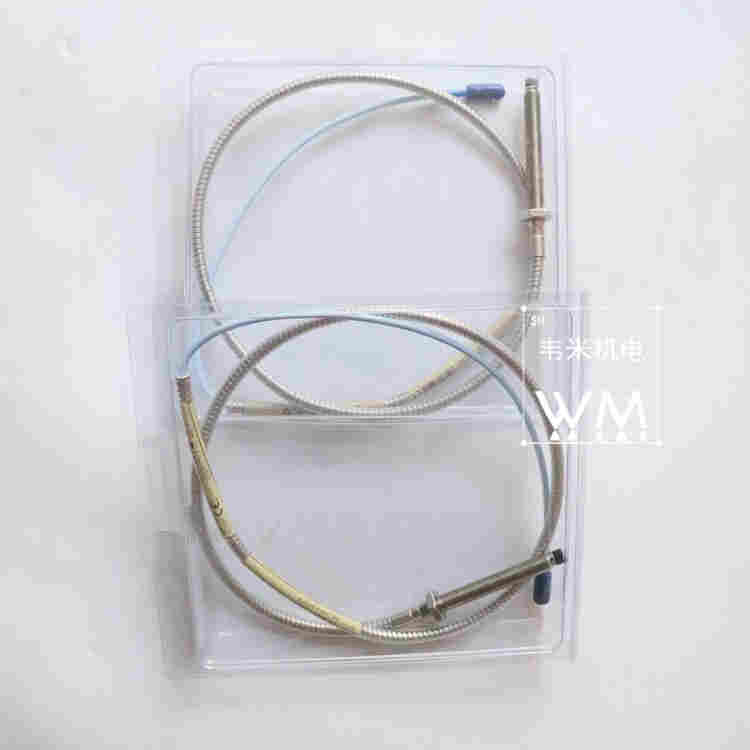

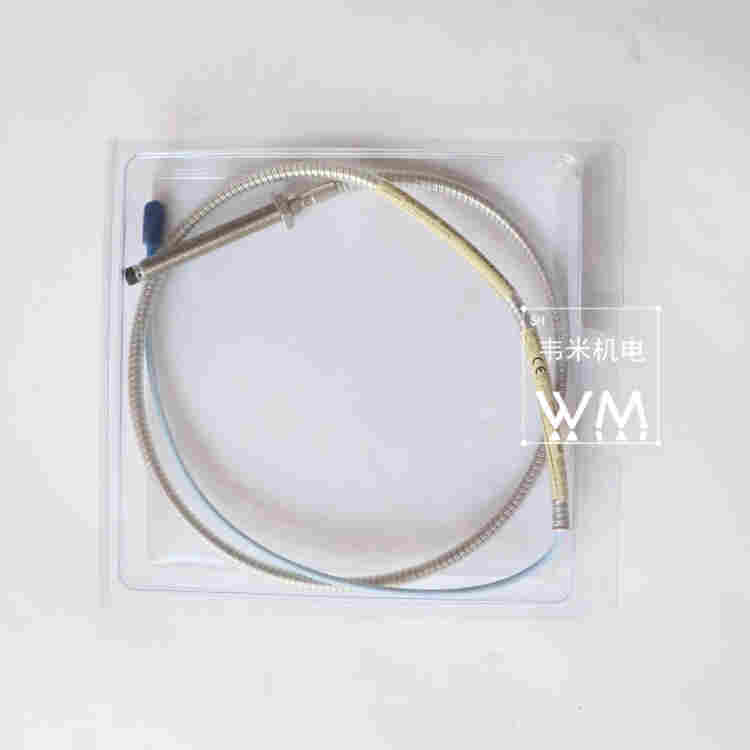

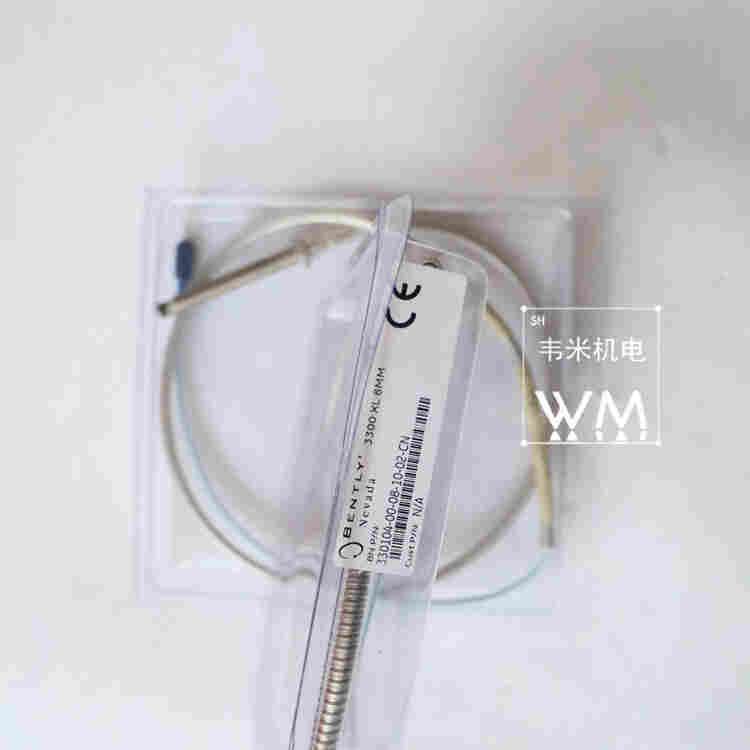

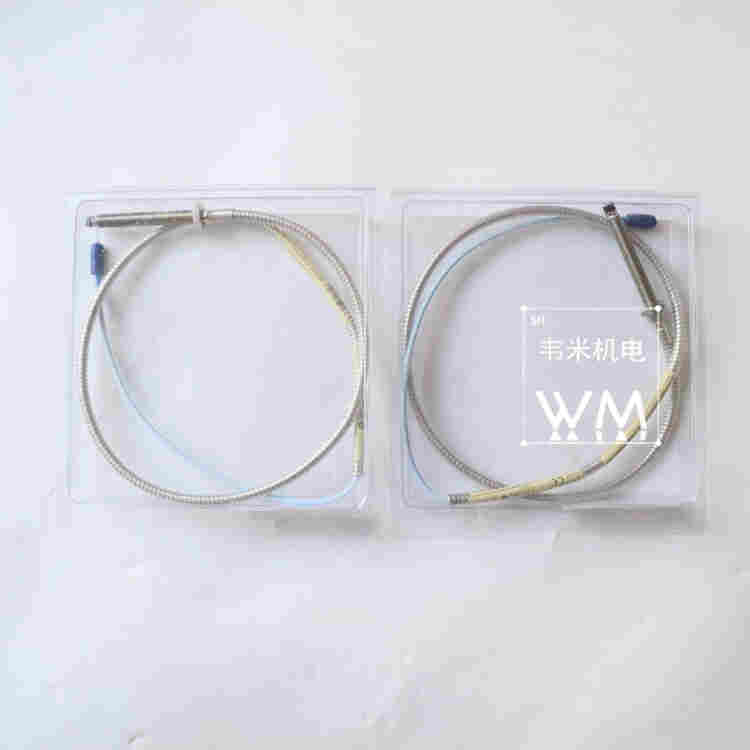

330106-05-30-10-02-00本特利振动探头 原装美国本特利传感器 本特利TK-3E校验仪
概述
3300 XL 25 mm 传感器系统由独立的25 mm 探头、延伸电缆和3300 XL 25 mm 前置器组成。0.787 V/mm(20 mV/mil)的输出使系统的线性范围达12.7 mm(500 mil)。由于具有这样的线性范围，3300 XL 25 mm 传感器系统适用于测量中到大型蒸汽透平发电机上由于透平转子和机器定子（壳体）膨胀率不同所引起的差胀（DE）。
差胀测量
差胀测量由两个电涡流传感器实现，测量与推力轴承有一定距离的凸缘或斜面。典型的传感器安装方式包括：
两个传感器测量凸缘的同一侧。
两个补偿式输入传感器分别测量凸缘的相对一侧，有效地使可测量的DE 范围加倍。
两个传感器中至少有一个传感器测量转子的一个斜面，另一个传感器测量一个独立斜面或转子上的不同位置，以补偿径向移动。这种安装方式会对测量引入某些误差，但是能够测量比补偿式测量更长的DE 距离。
安装方式需要根据可用的靶面尺寸、预计的转子轴向位移量以及机器内部（凸缘相对于斜面）的DE 靶面类型。当可用的凸缘高度足够时，应采用两个传感器测量凸缘的同一侧这种安装方式。两个传感器将提供互为冗余的测量。
系统兼容性
3300 XL 25mm 探头具有多种壳体配置形式，可以代替所有标准的7200 25mm、7200 35mm 和25mm DE 传感器系统（包括侧面和尾部引出探头）。前置器的输出也与7200和25mm DE 系统的输出相同，使用户在升级时不需要修改任何监测器组态。当升级以前的系统时，传感器系统的每个组件（探头、延伸电缆和前置器）必须全部替换成 3300 XL 25mm 的组件。
趋近式探头和延伸电缆
3300 XL 25 mm 探头设计用于*苛刻的蒸汽透平DE 环境。它能在高达200°C（392°F）的温度下持续运行并保持精度，还可以承受250°C（482°F）的间歇高温。25 mm 探头前后密封，并使用FluidLoc电缆（所有标准25mm 探头），防止湿气进入探头端部。特殊的高温ClickLoc接头也是探头和延伸电缆的标准配置。每个探头和电缆都带有接头保护器和一次性接头保护器安装工具，确保接头不受污染。探头头部上的ClickLoc接头具有可拆卸的衬套，帮助在紧密间隙内缠绕电缆。
3300 XL 25mm 探头有多种探头壳体形式，包括11/4-12 或11/2-12 英制螺纹、M30×2 或M39×1.5 公制螺纹或侧面或尾部引出探头带有1.06 或1.50 英寸直径无螺纹探头壳体。此外，有螺纹的3300 XL 25mm 探头壳体在标准供货中提供带有预钻安全线孔的锁紧螺母。
本特利探头型号
本特利BENTLY振动探头
本特利BENTLY瓦振探头
本特利BENTLY测振探头
本特利BENTLY前置器
本特利BENTLY位移传感器
本特利BENTLY位移探头
本特利BENTLY速度探头
本特利BENTLY延伸电缆
本特利BENTLY校验仪表
本特利BENTLY 3500/53速监测模块
本特利BENTLY 3500/92通讯模块
本特利BENTLY 3500/15电源模块
本特利BENTLY 3500/20框架接口模块
本特利BENTLY 3500/25改进的键相器模块 3500/32
本特利BENTLY 4通道继电器模块
本特利BENTLY 3500/42M速度加速度监测模块
本特利BENTLY 3500/46M水电监测器
本特利BENTLY 1900/65A振动监测器
本特利BENTLY 过程变量监测器
本特利BENTLY 3500/05框架
本特利BENTLY 3500/42M位移监测器
本特利BENTLY 3500/34继电器模块
本特利BENTLY 3500/45差膨-轴向位置监测器
本特利BENTLY 3500/50转速模块
本特利BENTLY 3500/60和3500/61温度监测器
本特利BENTLY 3500/72M活塞杆位置监测器
本特利BENTLY 3500/42M压力监测器
本特利BENTLY 3500/77M汽缸压力监测器
本特利BENTLY 3500/93显示模块
本特利BENTLY 3300振动探头
美国bently本特利传感器21000-16-10-15-035-03-02
美国bently本特利传感器330103-00-02-05-02-00
美国bently本特利传感器330103-00-02-10-02-00
美国bently本特利传感器330103-00-03-05-02-00
美国bently本特利传感器330103-00-03-05-02-05
美国bently本特利传感器330103-00-03-10-02-00
美国bently本特利传感器330103-00-03-10-02-05
美国bently本特利传感器330103-00-04-05-02-00
美国bently本特利传感器330103-00-04-10-01-00
美国bently本特利传感器330103-00-04-10-02-00
美国bently本特利传感器330103-00-04-10-02-05
美国bently本特利传感器330103-00-05-10-02-00
美国bently本特利传感器330103-00-06-05-02-00
美国bently本特利传感器330103-00-06-10-02-00
美国bently本特利传感器330103-00-06-10-02-05
美国bently本特利传感器330103-00-07-05-02-00
美国bently本特利传感器330103-00-07-10-02-00
美国bently本特利传感器330103-00-08-05-02-00
美国bently本特利传感器330103-00-08-10-02-00
美国bently本特利传感器330103-00-09-05-02-00
美国bently本特利传感器330103-00-09-10-02-00
美国bently本特利传感器330103-00-10-05-02-00
美国bently本特利传感器330103-00-10-10-02-05
美国bently本特利传感器330103-00-11-10-02-00
美国bently本特利传感器330103-00-12-05-02-00
美国bently本特利传感器330103-00-12-10-02-00
美国bently本特利传感器330103-00-13-10-02-00
