西门子6ES7145-4FF00-0AB0产品介绍
西门子6ES7145-4FF00-0AB0由上海帝工业控制设备有限公司提供西门子
6ES7145-4FF00-0AB0

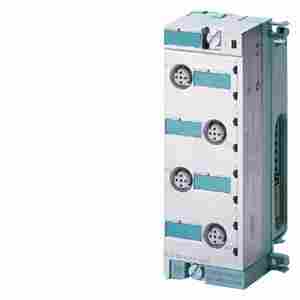

ET200PRO, EM 4AO-U HF
· 产品信息细节
· 技术数据
· CAx数据
技术数据
| SIMATIC DP， ET 200 PRO 的电子模块 4 AO U High Feature， +-10V；0...10V；1...5V， 通道诊断; 包括总线模块， 接口模块 IO 6ES7194-4..00-0AA0 单独订货 |
电源电压 | |
额定值 (DC) | 24 V |
反极性保护 | 是; 防止损毁 |
输入电流 | |
来自电源电压 1L+，*值 | 65 mA |
来自背板总线 DC 3.3 V，*值 | 10 mA |
执行器电源 | |
输出端数量 | 4 |
短路保护 | 是; 每个模块 |
输出电流 | |
*可达 55 ℃，*值 | 1 A |
功率损失 | |
功率损失，典型值 | 1.7 W |
地址范围 | |
每个模块的地址空间 | |
每个模块的地址空间，*值 | 8 byte |
模拟输出 | |
模拟输出端数量 | 4 |
电压输出，短路保护 | 是; 每个通道，电子相对质量 |
电压输出，短路电流，*值 | 50 mA |
循环时间（所有通道），*值 | 3 ms |
输出范围，电压 | |
0 至 10 V | 是 |
1 V 至 5 V | 是 |
-10 V 至 +10 V | 是 |
执行器连接 | |
对于两线制接口电压输出 | 是 |
对于四线制接口电压输出 | 是 |
负载电阻（在额定输出范围内） | |
电压输出端的*小值 | 1 000 Ω |
电压输出端的电容负载，*值 | 1 µF |
外部应用电压和电流的毁坏限制 | |
相对于 MANA 的输出端电压 | 16 V; 持续电压 |
导线长度 | |
屏蔽，*值 | 30 m |
输出端的模拟值构成 | |
集成和转换时间/每通道分辨率 | |
带有过调制的分辨率（包括符号在内的位数），*值 | 15 bit; -10 至 +10 V 时；1 至 5 V 时 14 位 ；0 至 10 V 时15位 |
转换时间（每个通道） | 0.7 ms |
起振时间 | |
对于电阻负载 | 0.1 ms |
对于电容负载 | 6 ms |
误差/精度 | |
输出波纹（与输出范围有关，带宽 0 至 50 kHz），(+/-) | 0.02 % |
线性错误（与输出范围有关），(+/-) | 0.1 % |
温度错误（与输出范围有关），(+/-) | 0.01 %/K |
25 °C 时起振状态下的重复精度（与输出范围有关），(+/-) | 0.05 % |
整个温度范围内的操作错误限制 | |
电压，与输出范围有关，(+/-) | 0.2 % |
基本错误限制（25 °C 时的操作错误限制） | |
电压，与输出范围有关，(+/-) | 0.15 % |
报警/诊断/状态信息 | |
可接入替代值 | 是 |
报警 | |
诊断报警 | 是; 可参数化 |
过程报警 | 否 |
诊断信息 | |
诊断信息可读 | 是 |
断线 | 否 |
短路 | 是; 每个通道，不在零范围内 |
诊断显示 LED | |
累积故障 SF（红色） | 是 |
电位隔离 | |
模拟输出电位隔离 | |
在通道之间 | 否 |
在通道和背板总线之间 | 是 |
绝缘 | |
绝缘测试，使用 | 707 V DC（测试类型） |
尺寸 | |
宽度 | 45 mm |
高度 | 130 mm |
深度 | 35 mm |
重量 | |
重量，约 | 150 g |
上一次修改： | 2020/5/28 |
