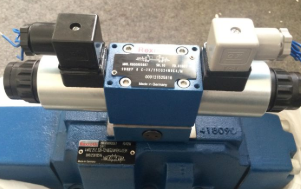

*：4WRA 6 V30-23/G24N9K4/V-589
安全使用：REXROTH的比例换向阀手册
力士乐REXROTH比例换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成。阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。
力士乐REXROTH比例换向阀设计为板式设计的直接操作设备。通过带中心螺纹和可分离线圈的比例电磁阀进行操作。螺线管由外部控制电子设备控制。
该阀主要包括：
带有连接面的外壳（1） ‐
带压缩弹簧（3和4）的控制阀芯（2） ‐
带中心螺纹的电磁阀（5和6） ‐
力士乐REXROTH比例换向阀功能：
在电磁阀（5和6）断电的情况下，控制阀芯（2）的中心位置由压缩弹簧（3和4）组成 ‐
通过给比例电磁阀通电来直接操作控制阀芯（2），例如控制电磁阀“ b”（6） ‐
控制阀芯（2）向左移位，与电输入信号成比例 •
从P到A和B到T的节流孔通过具有渐进流动特性的横截面连接 •
力士乐液压阀型号表
4WRZE25W8-325-7X/6EG24N9K31/A1M
4WRZE25W9-220-7X/6EG24N9EK31/A1D3V
4WRZE25W8-325-7X/6EG24N9K31/F1D3M
4WRZE25W9-220-7X/6EG24N9ETK31/A1D3V
4WRZE25W9-220-7X/6EG24N9K31/A1D3M
4WRZE25W9-220-7X/6EG24N9EK31/A1D3M
ZDR6DP2-5X/315YM ，
ZDR6DA2-4X/150Y ，
ZDR10DA2-5X/210YV，
ZDR6DP0-45/40YMVW80 ，
ZDR6DP2-5X/315YM ，
ZDR6DA2-4X/150Y
ZDR10DP1-54/150YM ，
ZDR6DA1-4X/75Y，
ZDR6DP0-45/40YMVW80 ，
*：4WRA 6 V30-23/G24N9K4/V-589
