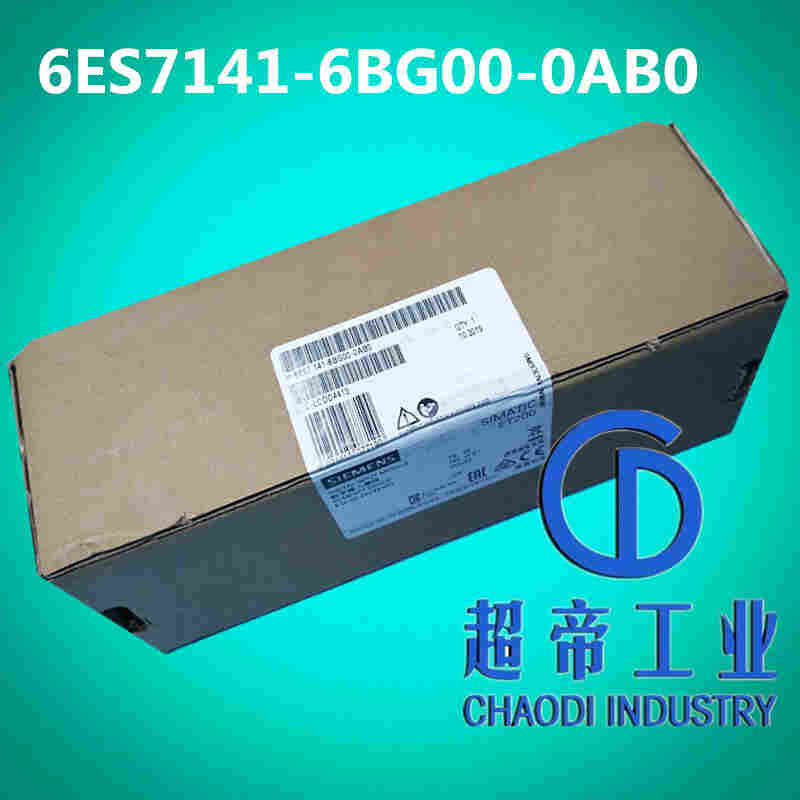

西门子6ES7141-6BG00-0AB0产品介绍
西门子6ES7141-6BG00-0AB0由上海帝工业控制设备有限公司提供西门子
6ES7141-6BG00-0AB0
ET200ECO PN, 8DI, DC24V, 8XM12
· 产品信息细节
· 技术数据
· CAx数据
技术数据
| SIMATIC DP，ET 200ECO PN， 8 DI 24V DC；8xM12， 防护方式 IP67 |
一般信息 | |
制造商标记 (VendorID) | 002AH |
设备标记 (DeviceID) | 0306H |
电源电压 | |
额定值 (DC) | 24 V |
反极性保护 | 是 |
输入电流 | |
耗用电流，典型值 | 100 mA |
传感器供电 | |
输出端数量 | 8 |
24 V 传感器供电 | |
短路保护 | 是; 电子 |
输出电流，*值 | 100 mA; 每个输出 |
功率损失 | |
功率损失，典型值 | 4.5 W |
数字输入 | |
数字输入端数量 | 8 |
在组件中 | 1 |
输入特性符合 IEC 61131，类型 3 | 是 |
可同时控制的输入端数量 | |
所有安装位置 | |
— *可达 60 ℃，*值 | 8 |
输入电压 | |
额定值 (DC) | 24 V |
对于信号“0” | -3 至 +5V |
对于信号“1” | +11 至 +30V |
输入电流 | |
对于信号“1”，典型值 | 7 mA |
输入延迟（输入电压为额定值时） | |
对于标准输入端 | |
— 从“0”到“1”时，*值 | 典型值 3 ms |
— 从“1”到“0”时，*值 | 典型值 3 ms |
导线长度 | |
未屏蔽，*值 | 30 m |
传感器 | |
可连接传感器 | |
双线传感器 | 是 |
— 允许的闭路电流（双线传感器） *值 | 1.5 mA |
接口 | |
传输模式 | 100BASE-TX |
PROFINET 接口数量 | 1 |
1. 接口 | |
物理接口 | |
集成开关 | 是 |
M12 端口 | 是 |
物理接口 | |
M12 端口 | |
自动协商 | 是 |
自动交叉 | 是 |
传输速率，*值 | 100 Mbit/s |
协议 | |
PROFINET IO 支持的协议 | 是 |
PROFINET CBA | 否 |
支持 PROFIsafe 协议 | 否 |
PROFINET IO 设备 | |
服务 | |
— 带有“高灵活性”选项的 IRT | 是 |
— 按优先级启动 | 是 |
冗余模式 | |
气液冗余 | |
— MRP | 是 |
开放式 IE 通讯 | |
TCP/IP | 否 |
SNMP | 是 |
DCP | 是 |
LLDP | 是 |
ping | 是 |
ARP | 是 |
报警/诊断/状态信息 | |
诊断功能 | 是 |
报警 | |
诊断报警 | 是 |
诊断信息 | |
诊断信息可读 | 是 |
电源电压监控 | 是; 绿色 LED “ON” |
信号传感器导线断线 | 是 |
传感器电源短路 | 是; 各通道组 |
累积故障 | 是; 红色/黄色 LED “SF/MT” |
电位隔离 | |
在负载电压之间 | 是 |
在负载电压和所有其他开关部件之间 | 否 |
在以太网和电子元件之间 | 是 |
通道的电势分离 | |
在通道之间 | 否 |
绝缘 | |
使用如下设备检测 | |
DC 24 V 电路 | 707 V DC（测试类型） |
检测电压用于接口，有效值 [Vrms] | 1 500 V; 按照 IEEE 802.3 |
防护等级和防护类别 | |
防护等级 IP | IP67 |
连接技术 | |
电气连接规格 | 4/5 针 M12 圆插头连接 |
尺寸 | |
宽度 | 60 mm |
高度 | 175 mm |
深度 | 49 mm |
重量 | |
重量，约 | 910 g |
上一次修改： | 2020/5/28 |
