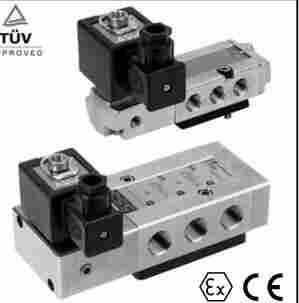

阿斯卡EFG551G401MO(常闭)电磁阀特征
产品型号表
FE8210G4 DC24V(常闭)二位三通
NF3327A011 24VDC
SC8551A001MS 24VDC
SC8551A017MS 24VDC
SCG551A065 24VOC
FE8210G4 DC24V(常闭)二位三通
JKP8342G003PMS220VAG
EFG551B401MO 24VDC
EF8316G4 DC24V(常闭)二位三通防
EFG551H401MO DC24(常闭)电磁阀
EF8316G54 DC24V(常闭)二位三通
EF8327G2 220VAC
JKB8342G1M8 AC220
8320G174 AC220V
SC/G353A043
U8325B39V AC110V
NFB327 A011 220VAC
SCG238C017 AC230V 50HZ
USF8210C93N AC220V
JKB8342G1MB AC220
SCG551A017MS 220VAC
JKF8210G95MO 220VAC
JKH832G1MS 220VAC
JKP8342G001MS 220VAC
PSF8262C2 110VAC
SCG552A017MS AC220V
特征
•551系列单稳态滑阀1/4具有TÜV的IEC 61508功能
安全数据，*多可使用SIL 4 / AK 7
•电磁操作滑阀具有螺纹端口连接和“ NAMUR”
界面板玻璃纤维PA
滑阀内部零件不锈钢，POM
芯管不锈钢
芯和螺帽不锈钢
芯弹簧不锈钢
密封件和盘片NBR
顶盘FPM
碟片架POM
墨盒（低功率）焊接式无包装AISI 430
座椅不锈钢
座椅插件POM
通过翻转垫圈进行操作
•电磁阀符合所有相关的EC指令
一般
压差2-10 bar [1 bar = 100 kPa]
流量（6 bar时的Qv）1/4 = 700 l / min（ANR）
1/2 = 3000升/分钟
流体（'）温度范围（TS）密封材料（'）
空气，惰性气体过滤551：-40°C至+ 80°C VMQ（硅树脂）+ PUR（聚氨酯）553：-40°C至+ 60°C
与流体接触的材料
（‘）确保与物料接触的流体的相容性
阀体，端盖不锈钢，AISI 316L
遮阳线圈铜
接口
•同一滑阀可用于3/2 NC或5/2功能，以进行控制
双作用和单作用执行器
•该滑阀的所有排气口都是可连接的，从而提供了更好的环境
保护，特别用于敏感区域，例如无尘室和
在制药和食品加工领域的应用
•阀门可防止液体，灰尘或其他污染物进入环境。
任何其他异物（环保建筑）
•可以通过外部先导（外部空气先导气源）将阀转换为零*小值
车手环（低功率）PTFE
电磁阀的温度范围的说明
阀门温度范围阀门温度范围取决于所选的密封材料，阀门正常运行的温度范围，有时还取决于流体（例如蒸汽）
操作员环境温度范围操作员环境温度范围由所选的功率水平（LP，
RP，MP或BP）和ATEX安全代码
温度范围整个电磁阀的温度范围由限制条件决定
高于上述两个温度范围
电气特性
线圈绝缘等级F
电气安全IEC 335
标准电压DC（=）24V-48V
解剖参考图
AC（〜）24V-48V-115V-230V（5）/ 50Hz; 其他电压和60Hz可根据要求提供
