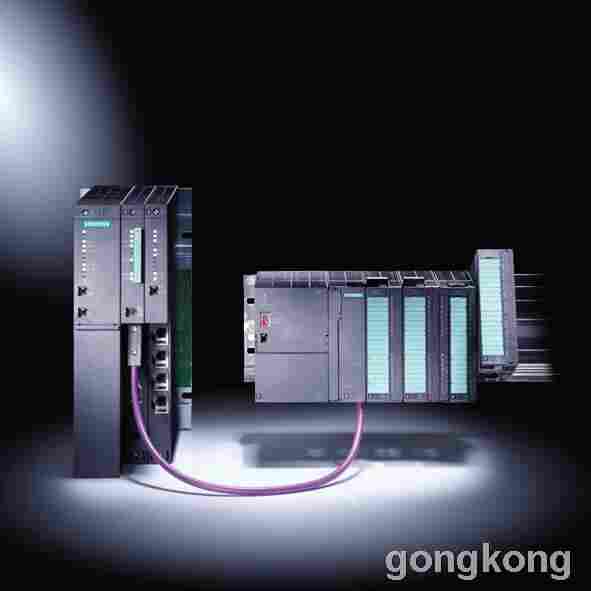

西门子CPU313C-2DP6ES7 313-6CG04-4AB1由湖南合众博达科技有限公司西门子plcS7-300 一种通用型PLC，能适合自动化工程中的各种应用场合，尤其是在生产制造工程中的应用。模块化、无排风扇结构、易于实现分布式的配置、以及用户易于掌握等特点，使得西门子plcS7-300 PLC在以下工业部门中实施各种控制任务时，成为一种既经济又切合实际的解决方案。
西门子PLC接口模块IM153
以下内容以西门子PLC S7-300系列为例，说明接口模块的用法：
1. 西门子PLC的接口模块IM153-1用来连接CPU与扩展单元的接口，通过PROFIBUS-DP协议进行通讯，CPU与扩展单元之间通过PROFIBUS-DP电缆连接，两端相应的需要有RS485连接头；
2. 在西门子PLC S7-300的系统中，理论上CPU可以带多个IM153-1进行扩展，直到满足控制要求为止。但实际应用时，需要考虑CPU的容量和程序的大小是否能满足多个扩展模块的需求；
3. 如果连接多个扩展模块时，需要注意将*个和*一个的RS485接头的终端电阻拨到ON位置，而中间的RS485接头则可以在OFF位置；
4. 在实际项目中，可能使用扩展机架后，IM153-1会出现各类错误。这时用户需要检查系统硬件，通讯连接是否正常；IM153-1的硬件地址是否有冲突；现场环境中是否存在干扰等情况。如果这些都没有问题，可以从软件设置方面进行错误检查。
一、概述
西门子PLC S7-1500系列是西门子PLC系列的创新产品，它在，运行能力，通讯功能，扩展性能，响应速度，显示功能等方面，相比西门子PLCS7-300系列，西门子PLC S7-400系列都有了大幅提升。从而为用户在自动化控制系统的配置中提供了更加*的解决方案。西门子PLC S7-1500具有多种信号模块可供用户进行选择，以便组成更加合理的控制系统。本文下面就来介绍一下西门子PLC S7-1500系列的信号模块，为您在选择时提供参考。
二、西门子PLC S7-1500系列信号模块数据
西门子PLC S7-1500系列的信号模块，种类多样，集成有更多功能而且支持诊断功能，一般情况下，信号模块通过CPU进行集中处理，或者通过分布式I/O进行处理，信号模块的特点如下所示：
1. 扩展性强
2. 运算速度快
3. 诊断功能强
4. 设计完善
下面以其中一种信号模块为例，说明西门子PLC S7-1500系列信号模块的特点：
（1）8DQ，DC 24V/2A 高性能型：
数字量输出通道为8个，晶体管源型输出，输出电压DC 24V，输出电流2A，不包含连接器。屏蔽电缆长度*1000米，具有硬件中断，诊断中断，诊断功能；通道之间具有电气隔离，每组4个；模块宽度35mm。
（2）16DI，DC 24V基本型模块：
输入通道数为16个，漏型输入，输入电压24V，包含连接器。屏蔽电缆长度*1000米，16个通道之间具有电气隔离，模块宽度25mm；
组态说明：
当CPU在其运行周期内识别到同步或异步错误（例如：DP从站或者PROFINET I/O设备的诊断报警，站故障等），将会调用相 应的组织块（OB），用户因此可以对该事件作出响应。
下表列出了出现同步或异步错误时,必须下载到CPU中的OB块,从而CPU能调用它们,确保CPU不进入“停止”状态。
OB 块号. 说明 调用条件 错误分类 事件进入进调用 事件离开时调用
82 诊断报警 具有诊断功能的模块,使能了诊断报警,当检测到错误或错误消失时
(如：输入模板的短路故障). 异步错误 是 是
83 插/拔 报警1) 中央机架或扩展设备上的模块移走和插回时 (如：移走一个输入模板） 异步错误 是 是
85 程序循环错误 - 出现尚未加载到CPU中的报警OB块的调用事件
- 访问系统功能块 SFB 的背景数据块时出现错误
- 更新过程印象区时出现错误（模板不存在或失效） 异步错误 组态 组态
86 模块机架错误 DP 主站系统中的 DP 从站或 PROFINET IO 系统中的 IO 设备出现故障 异步错误 是 是
121 程序错误 发生程序错误时 (如：调用的块没有下载） 同步错误 是 否
122 IO 访问错误 访问不存在的信号模板 同步错误 是 否
1) 对于 S7-300 CPU (除了: CPU 318-2), 插入移除 PROFIBUS DP 从站上的模块并不会产生插/拔 报警 。取决于所用的 DP 从站，整个DP从站失效将导致调用 OB86 "Subrack failure子机架错误" , 执行标准诊断，从而调用 OB82 "Diagnostics alarm诊断报警" 。
在 S7-300 CPU中，插/拔报警仅当插/拔发生在PROFINET IO（如移走 IO 设备）上时发生。
如果这些组织块没有装载到CPU，则CPU将因无法调用这些块而进入“停止”状态。
警告：
当使用故障OB时，应当编程进行故障处理或者至少应当在出错时产生一条提示信息，以便安全和正确地操作设备。需要注意的是，此时CPU可能不再进入到“ STOP”状态，因此这些危险状态可能会被忽视。
综上所述，西门子PLC S7-1500系列在各个方面的创新设计，为用户提供了更为完善的自动化控制系统解决方案。它的扩展信号模块功能强大，设计理念*，帮助用户搭建经济性好，响应快速，运行稳定的控制系统。用户通过合理的配置西门子PLC S7-1500系列的信号模块，可以使得控制系统发挥更好的作用，为用户在调试和设备维护过程中提高工作效率，为企业节约成本，带来更大的效益。如果用户需要更多的了解和使用西门子PLC系列，我们也会更好的提供相关技术支持。
西门子PLC S7-1500系列是西门子PLC系列的创新产品，它在，运行能力，通讯功能，扩展性能，响应速度，显示功能等方面，相比西门子PLCS7-300系列，西门子PLC S7-400系列都有了大幅提升。从而为用户在自动化控制系统的配置中提供了更加*的解决方案。西门子PLC S7-1500为用户准备了工艺模块，用户可以根据现场需求进行选择，以便组成更加合理的控制系统。本文下面就来介绍一下西门子PLC S7-1500系列的工艺模块，为您在选择时提供参考。
二、西门子PLC S7-1500系列工艺模块特点
西门子PLC S7-1500系列的工艺模块，分为位置工艺模块和计数工艺模块两种，下面来分别进行说明：
1. 位置工艺模块
西门子PLC S7-1500系列的位置工艺模块：
供电电压24VDC，可连接编码器的种类是：带和不带信号 N 的 RS422/TTL 增量编码器，具有方向信号的 RS422/TTL 脉冲编码器，不具有方向信号的 RS422/TTL 脉冲编码器，用于向上和向下计数脉冲的 RS422/TTL 脉冲编码器。*计数频率1MHz，功能有：2 个计数器；*计数频率4MHz（4 倍脉冲评估），比较器，频率，周期，速度测量功能，*位置和相对位置检测功能。4个数字量输入，每个计数通道2个，具有门控制，同步，捕捉，自由设定功能；数字量输出4个，每个通道2个，比较值转换和自由设定功能。具有等时模式，具有硬件中断，诊断中断，诊断功能等。
2. 计数工艺模块
西门子PLC S7-1500系列的计数工艺模块数据：
供电电压24VDC，可连接编码器的数量为2，可连接编码器的种类是：带和不带信号 N 的 24 V 增量编码器，具有方向信号的 24 V 脉冲编码器，不具有方向信号的 24 V 脉冲编码器，用于向上和向下计数脉冲的 24 V 脉冲编码器。*计数频率200KHz，功能有：2 个计数器；*计数频率 800 KHz（4 倍脉冲评估），比较器，频率，周期，速度测量功能，*位置和相对位置检测功能。6个数字量输入，每个计数通道3个，具有门控制，同步，捕捉，自由设定功能；数字量输出4个，每个计数通道2个，比较值转换和自由设定功能。具有等时模式，具有硬件中断，诊断中断，诊断功能等。
三、结
综上所述，西门子PLC S7-1500系列在各个方面的创新设计，为用户提供了更为完善的自动化控制系统解决方案。它的扩展信号模块功能强大，设计理念*，帮助用户搭建经济性好，响应快速，运行稳定的控制系统。用户通过合理的配置西门子PLC S7-1500系列的各类模块，例如：工艺模块。可以使得控制系统发挥更好的作用，为用户在调试和设备维护过程中提高工作效率，为企业节约成本，带来更大的效益。如果用户需要更多的了解和使用西门子PLC系列，
西门子PLC的S7-200系列是一种小型可编程序逻辑控制器，它能够满足中小型自动化控制系统的需求，并为用户提供多种类型的解决方案。西门子PLC系列在工业领域中有着广泛的应用，用户通过使用西门子PLC S7-200系列，配合其扩展模块使用，可以满足中小型自动化控制系统的配置要求。在西门子PLC S7-200系列扩展模块中，模拟量输入模块是用户常用的一种模块，本文下面以模拟量模块EM231为例，介绍一下西门子PLC的S7-200系列模拟量输入模块特点。
二、西门子PLC S7-200模拟量输入模块
EM231模拟量输入模块有多种类型，例如：EM231 4路输入模拟量模块，EM231 8路输入模拟量模块，EM231 4路输入热电阻模块，EM231 4路输入热电偶模块等，本文下面以EM231 8路模拟量输入模块为例进行说明：
1. 订货号
EM231 8AI的订货号是：6ES7 231-0HF22-0XA0；
2. 尺寸
EM231 8AI的尺寸是71.2mm, 80mm, 62mm；
3. 供电需求
EM231 8AI，由背板提供+5V直流电压，20mA电流；并由外部提供+24V直流电压，60mA电流；
4. 数据字格式
EM231 8AI的数据字格式在编程软件中分为单极性和双极性，对于单极性格式为0-32000；而双极性格式为-32000到32000；
5. 数据精度
EM231 8AI的数据精度，对于单极性为11位精度，对于双极性为11位加1位符号位精度
