倍加福P+F电感式传感器按要求操作
产品型号
NBN3-F31K-E8-K

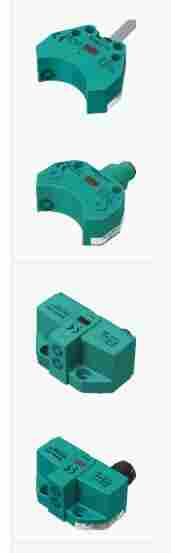

电感式传感器 NBN3-F31K-E8-K
直接安装在标准执行器上
固定设置
通电 LED
指示传感器和电磁阀状态切换的 LED
通用规格
开关功能 2 x 常开 (NO)
输出类型 PNP
额定工作距离 3 mm
安装 齐平安装
输出极性 DC
确保操作距离 0 ... 2,43 mm
实际工作距离 2,7 ... 3,3 mm 类型
衰减系数 rAl 0,5
衰减系数 rCu 0,4
衰减系数 r304 1
衰减系数 rSt37 1,2
输出类型 4 线
额定值
工作电压 10 ... 30 V DC
开关频率 0 ... 500 Hz
迟滞 类型 5 %
反极性保护 所有连接
短路保护 脉冲式
电压降 ≤ 3 V
工作电流 0 ... 100 mA
断态电流 0 ... 0,5 mA 类型 0,1 µA
空载电流 ≤ 25 mA
工作电压指示灯 绿色 LED
开关状态指示灯 黄色 LED
通道状态指示灯 黄色 LED
功能性安全相关参数
MTTFd 780 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
阀电路
电压 * 32 V DC
电流 * 240 mA
短路保护 无
反极性保护 是的，输出 LED 接反时不能工作，因此将向电磁阀提供更多电能
遵守标准和指令
符合标准
标准 EN 60947-5-2:2007
EN 60947-5-2/A1:2012
IEC 60947-5-2:2007
IEC 60947-5-2 AMD 1:2012
和证书
UL cULus ，一般用途
CSA 通过 cCSAus ，一般用途
CCC 额定电压 ≤ 36 V 时，产品不需要 CCC /标记
环境条件
环境温度 -25 ... 70 °C (-13 ... 158 °F)
机械规格
连接（系统侧） 笼式张紧弹簧接线端子
线芯横截面积（系统侧） 1.5/2.5 mm2 柔性/刚性
连接（阀侧） 笼式张紧弹簧接线端子
线芯横截面积（阀门侧） 1.5/2.5 mm2 柔性/刚性
外壳材料 PBT
感应面 PBT
防护等级 IP67
拧紧扭矩，外壳螺丝 1 Nm
拧紧扭矩，缆线密封接头 M20 x 1.5； max. 7 Nm
M12 x 1.5； max. 1,5 Nm
参考图
产品型号
NBN3-F31K-E8-K
电感式传感器
系列: 双传感器, 外壳材料: PBT, 输出类型: 4 线, 安装: 齐平安装, 电压类型: DC, 防护等级: IP67
NBN3-8GM30-E2
电感式传感器
系列: 圆柱形, 外壳材料: 黄铜，镀镍, 输出类型: 3 线, 安装: 非齐平, 电压类型: DC, 连接类型: 电缆 PVC ， 2 m, 防护等级: IP67
NBN3-8GM50-E2
电感式传感器
系列: 圆柱形, 外壳材料: 黄铜，镀镍, 输出类型: 3 线, 安装: 非齐平, 电压类型: DC, 连接类型: 电缆 PVC ， 2 m, 防护等级: IP67
NBN3-F25-E8-5M
电感式传感器
系列: 双传感器, 外壳材料: PBT, 输出类型: 3 线, 安装: 齐平安装, 电压类型: DC, 连接类型: 电缆 PVC ， 5 m, 防护等级: IP67
NBN3-F25F-E8-V1
电感式传感器
系列: 双传感器, 外壳材料: PBT, 输出类型: 3 线, 安装: 齐平安装, 电压类型: DC, 连接类型: 连接器插头 M12 x 1 ， 4 针, 防护等级: IP67
NBN3-F31-E8-V1
电感式传感器
系列: 双传感器, 外壳材料: PBT, 输出类型: 3 线, 安装: 齐平安装, 电压类型: DC, 防护等级: IP67
NBN3-F31-E8-V18
电感式传感器
系列: 双传感器, 外壳材料: PBT, 输出类型: 3 线, 安装: 齐平安装, 电压类型: DC, 连接类型: 连接器插头 M18 x 1 ， 4 针, 防护等级: IP67
NBN3-F31-Z8-V1
电感式传感器
系列: 双传感器, 外壳材料: PBT, 输出类型: 4 线, 安装: 齐平安装, 电压类型: DC, 防护等级: IP67
NBN3-F31K-E8
电感式传感器
系列: 双传感器, 外壳材料: PBT, 输出类型: 4 线, 安装: 齐平安装, 电压类型: DC, 防护等级: IP67
NBN3-F31K-Z8
电感式传感器
系列: 双传感器, 外壳材料: PBT, 输出类型: 4 线, 安装: 齐平安装, 电压类型: DC, 防护等级: IP67
