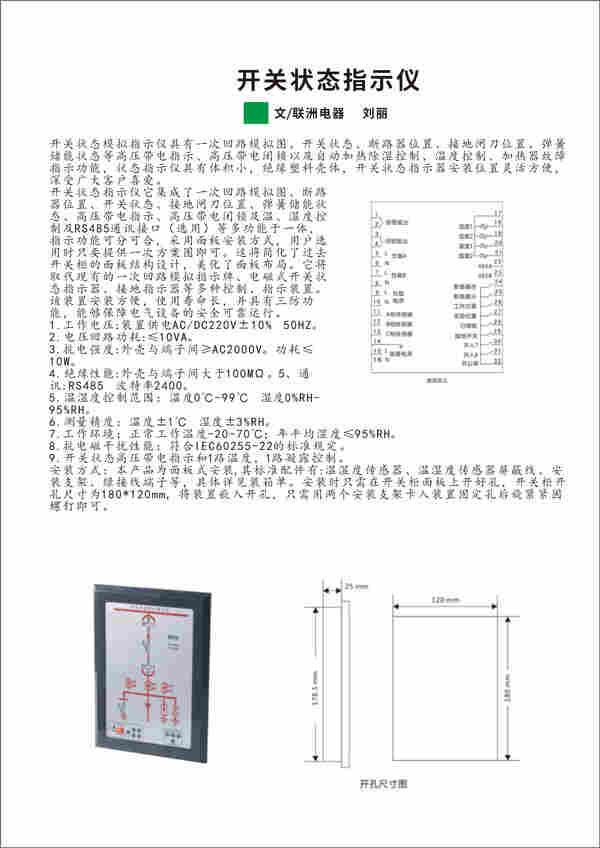

智能操控装置AK-ZK6300的说明书
系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为 0.1～40.5KV 的各种户内开关柜。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有负荷侧高压带电指示（可扩展母线侧带电显示或验电核相功能）、带电闭锁控制器、自动加热除湿、实时数字显示温湿度值及加热器故障监测、高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、 RS485 通信接口、 4～20MA 变送口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。
技术特点
1、主要器件均为工业级器件；
2、系统采用 MICROCHIP 的 PIC 单片机；
3、高压电气接点处的温度通过 2.4G 无线的方式传递，具有隔离切底、安全可靠、抗干扰能力强等特点。
4、开关量输入和通讯接口均采用光偶+电源隔离，输出采用 12V 继电器隔离；
5、软件上采用了冗余、容错、数字滤波等技术，从而保证了产品的高可靠性，能在强干扰和恶劣环境下长期稳定工作。
开关柜智能操显装置机壳特别采用抗干扰能力强、具有防静电、阻燃功能的特殊材料制成，且装置内各芯片间均采用标准 I2C 总线结构。由于采用了高性能的工业微处理器，配合现代传感技术及测量技术，系统的种在线测量参数的测试精度及数据传输速度和整机抗干扰能力比普通开关状态显示仪有了明显提高。装置结构简单、极大地方便了用户的安装、配线和调试。
使用环境
环境温度：-20℃ ~+65℃（正常工作），
-30℃ ~+70℃（极限）；
-10℃ ~+55℃（存储）
环境湿度：≤95%
大气压力：80~110KPa
海拔高度：≤2500 米
4.2 工作电源
电 源：AC/ DC 220V、DC110V；40~70Hz
功 耗：≤10W
电源跌落：200ms
隔离耐压：3KV
4.3 绝缘性能
抗电强度：外壳与端子之间大于 AC2000V
绝缘性能：外壳与端子之间大于 100ΜΩ
抗 干 扰：符合 GB/T17626.8-1998 标准
抗 震 性：10~55~10Hz 2g 1min
4.4 环境温度、湿度测量
温度测量范围：0℃～+70℃
湿度测量范围：0~99.9%RH。
控制精度：温度±1℃ 湿度±5%RH
触点功率：AC220V/5A(每路)
4.5 电气接点在线测温
温度测量范围：0℃∽+125℃
测温精度:±2℃
测温数量：GCK-Y-XW,X 为测温回路数为 3,6,9 路。
4.6 通讯方式
通讯接口：RS485；
通讯协议：Modbus；
通讯波特率：1200、2400、4800、9600
4.7 变送输出:一路 4∽20mA 变送口
4.8 数据格式
8 个数据位 1 个停止位 无校验
开关柜智能操控装置 本产品采用单片机控制，增加了智能化功能，除可显示开关分合状态外，还可判断指出开关手车是处于试验位置与工作位置之间，还是处于柜体之外，增加了语音防误提示功能、数字仪表功能和过热报警等功能。DING8500 产品概述系列产品广泛应用于3－35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜；
开关柜操控显示装置，分为A/B/C/D四个型号，A型为基本型号，具备回路模拟指示、带电指示及闭锁功能、温湿度数字实时显示、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、人体感应语音提示，防误语音提示以及RS-485通讯接口等功能于一体。B/C/D三个型号是在基本型的基础上，扩展了开关柜无线测温、多功能表测量等功能。
产品具有一次回路动态模拟指示，温湿度控制功能，二路温湿度复合型传感器输入，二路温度数显二路湿度数显，起控点可设置，温湿度负载断线报警功能等，高压带电显示及闭锁功能，语音防误提示功能，远方/就地、分/合闸、储能、照明等开关操作功能，预分预合闪光指示，操作、显示于一体的多功能产品；
