技术资料
AW10-AW40-A 系列 模块式 过滤减压阀

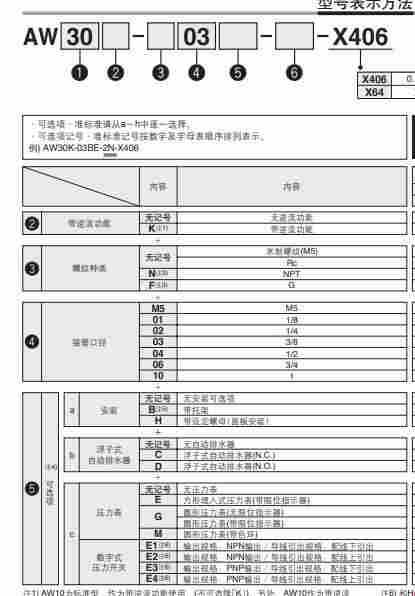

字段描述
主体大小 30 组合件大小
螺纹种类 - 公制螺纹(M5)/Rc
接管口径 02 1/4
可选项a B 有托架
可选项b - 无自动排水器
可选项c G 带圆形压力表(带限位指示器)
准标准a - 0.05～0.7MPa设定，聚碳酸酯杯
准标准b - 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:MPa
订制规格 - 标准
资料
作业性提高
因滤芯和杯体的一体化，更换滤芯时，可拿在手里轻松进行
节能减压阀 圧力下降量：*改善50%
削减维护空间 *消减46%
提高目视确认性和安全性
用透明杯保护罩，包覆外壳
标准规格
注1）排油口为NPT1 / 8（适用于
AW20-A）和NPT1 / 4（适用于
AW30-A至AW40-A）。自动排水口
随附ø3/ 8“一键式配件（适用
到AW30-A到AW40-A）。
注2）排油口为G1 / 8（适用于
AW20-A）和G1 / 4（适用于
AW30-A至AW40-A）。
注9）参见第471页的化学数据
碗的耐化学性。
注10）标准配置有碗罩
设备（聚碳酸酯）。
注11）标准配置有碗罩
设备（尼龙）。
注12）浮子式自动排水组合：C
和D不可用。
注13）无阀功能
注14）金属碗的组合：2和8不是可用。
注15）配管螺纹型：NPT。该产品用于
只能根据新的规定在海外使用
测量定律。 （SI单位类型为
提供在日本使用。）
选用产品数据
不能与M一起使用：圆形压力
仪表（带颜色区域）。由...提供要求特殊。
注3）选件B，G，H，M未组装且
出厂时随机提供。
注4）组装支架和固定螺母
注5）不施加压力时，冷凝水
这不会启动自动排水
机械装置将留在碗中。发行
结束前残留的冷凝水
建议当天进行操作。
注6）如果压缩机较小（0.75 kW，
排放流量小于
100 L / min [ANR]），排水管漏气
操作开始期间可能发生旋塞。
建议使用N.C.类型。
注7）安装压力表时，请以1.0
MPa压力表适用于标准
（0.7 MPa）型。 0.4 MPa压力表
0.2 MPa型（仅1.0 MPa压力表
适用于AW10-A）。
注8）压力可设定为高于
规格压力在某些情况下，但使用
压力在规格范围内。
