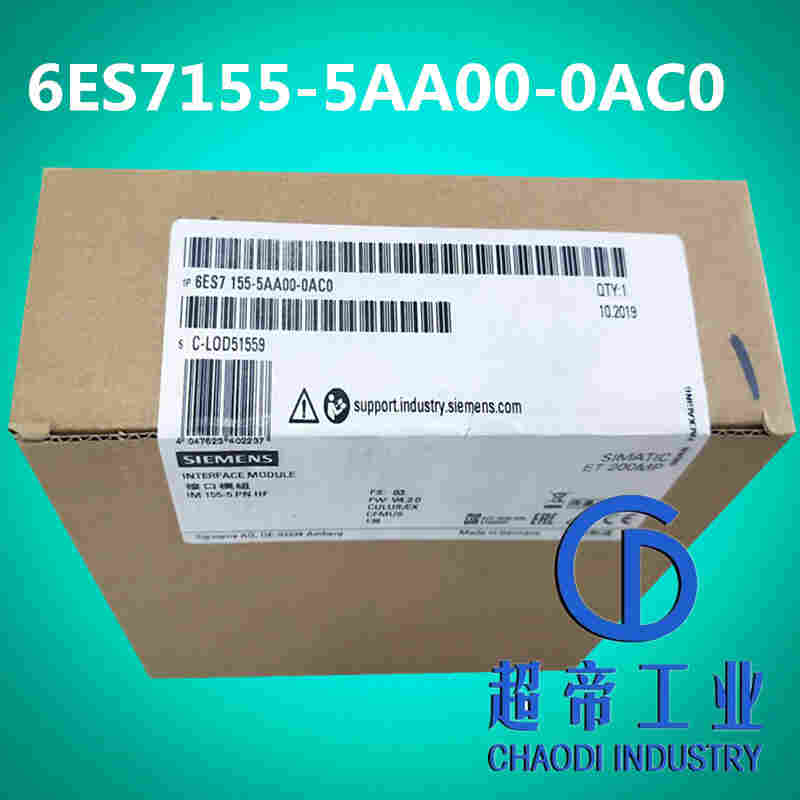

西门子6ES7155-5AA00-0AC0产品介绍
西门子6ES7155-5AA00-0AC0由上海帝工业控制设备有限公司提供西门子
6ES7155-5AA00-0AC0
IM 155-5 PN HF
· 产品信息细节
· 技术数据
· CAx数据
技术数据
| SIMATIC ET 200MP. PROFINET 输入输出设备 接口模块 IM 155-5 PN HF， 针对 ET 200MP 电子模块； 直至 12 个输入输出模块无需 PS； 直至*多 30 个输入输出模块带 附加 PS； 内置 2端口交换机；RJ45 共享设备；MRP； IRT >=0.25ms；节拍同步 固件更新；I&M0...3； 按优先级启动， S2 冗余； 共享设备，带 4 个控制器 适用于运行与 有源背板总线一起 （从固件 V4.4 起） |
一般信息 | |
产品类型标志 | IM 155-5 PN HF |
硬件功能状态 | FS03 以上版本 |
固件版本 | V4.4 |
可更新固件 | 是 |
制造商标记 (VendorID) | 002AH |
设备标记 (DeviceID) | 0x0312 |
产品功能 | |
I&M 数据 | 是; I&M0 至 I&M3 |
运行期间更换模块（热插拔） | 是; 与激活的背板总线连接 |
时钟同步模式 | 是 |
附带程序包的 | |
STEP 7 TIA 端口，可组态 / 已集成，自版本 | V16，带 HSP 308 |
STEP 7 可组态/ 已集成，自版本 | V5.5 SP3 / - |
PROFINET 版本 GSD 版 / GSD 修订版以上 | v2.3 / - |
配置控制 | |
通过有效数据 | 否 |
通过数据组 | 是 |
电源电压 | |
额定值 (DC) | 24 V |
允许范围，下限 (DC) | 20.4 V |
允许范围，上限 (DC) | 28.8 V |
反极性保护 | 是 |
短路保护 | 是 |
电源和电压断路跨接 | |
停电/断电跨接时间 | 5 ms |
输入电流 | |
耗用电流（额定值） | 0.2 A |
耗用电流，*值 | 1.2 A |
接通电流，*值 | 9 A |
I²t | 0.09 A²·s |
功率 | |
背板总线上的馈电功率 | 14 W |
来自背板总线的功率输出 | 2.3 W |
功率损失 | |
功率损失，典型值 | 4.5 W |
地址范围 | |
每个模块的地址空间 | |
每个模块的地址空间，*值 | 256 byte; 每个输入端 / 输出端 |
每个站点的地址空间 | |
每个站点的地址空间，*值 | 512 byte; 每个输入端 / 输出端 |
硬件扩展 | |
集成电源 | 是 |
IM 左侧的插拔式系统电源 | 是; 仅在使用 U 型连接器安装时 |
允许的分段电源数量 | 3 |
组件载体 | |
每个组件载体的组件，*值 | 30; 外围设备模块 |
子模块 | |
每个站点的子模块数量，*值 | 256 |
接口 | |
PROFINET 接口数量 | 1 |
1. 接口 | |
物理接口 | |
端口数量 | 2 |
集成开关 | 是 |
RJ 45（以太网） | 是 |
协议 | |
PROFINET IO 设备 | 是 |
开放式 IE 通讯 | 是 |
气液冗余 | 是 |
物理接口 | |
RJ 45（以太网） | |
传输模式 | PROFINET，100 Mbit/s，全双工(100BASE-TX) |
100 Mbit/s | 是 |
自动协商 | 是 |
自动交叉 | 是 |
协议 | |
PROFINET IO 设备 | |
服务 | |
— IRT | 是 |
— PROFIenergy | 否 |
— 按优先级启动 | 是 |
— 共享设备 | 是 |
— 共享设备中的 IO 控制器的*数量 | 4 |
冗余模式 | |
PROFINET 系统冗余 (S2) | 是 |
— S7-1500R/H 上 | 是 |
— S7-400H 上 | 是; STEP 7 V5.5 SP3 以上版本附带 GSDML 文件 |
配置冗余 PROFINET (R1) | 否 |
H-Sync 发送 | 是 |
气液冗余 | |
— MRP | 是 |
— MRPD | 是 |
开放式 IE 通讯 | |
TCP/IP | 是 |
SNMP | 是 |
LLDP | 是 |
等时模式 | |
等距离 | 是 |
*短时钟脉冲 | 250 µs |
*长时钟脉冲 | 4 ms |
报警/诊断/状态信息 | |
状态显示 | 是 |
报警 | 是 |
诊断功能 | 是 |
诊断显示 LED | |
RUN LED | 是; 绿色 LED |
ERROR LED | 是; 红色 LED |
MAINT LED | 是; 黄色 LED |
LINK TX/RX 连接显示 | 是; 2x 黄绿 LED |
电位隔离 | |
在背板总线和电子元件之间 | 否 |
在 PROFINET 和所有其他电路之间 | 是; AC 1500 V |
在电源和所有其他电路之间 | 否 |
绝缘 | |
绝缘测试，使用 | 707 V DC（测试类型） |
环境要求 | |
运行中的环境温度 | |
水平安装，*小值 | -25 °C; FS04 以上版本 |
水平安装，*值 | 60 °C |
垂直安装，*小值 | -25 °C; FS04 以上版本 |
垂直安装，*值 | 40 °C |
参考海平面的运行高度 | |
*海拔安装高度 | 5 000 m; 安装高度 > 2000 m 时受限，参见手册 |
连接技术 | |
ET 连接 | |
通过 BU/BA 发送 | 否 |
尺寸 | |
宽度 | 35 mm |
高度 | 147 mm |
深度 | 129 mm |
重量 | |
重量，约 | 350 g |
上一次修改： | 2020/6/12 |
