3500/22M-01-01-00本特利瞬态数据接口模块由上海韦米机电设备有限公司*提供

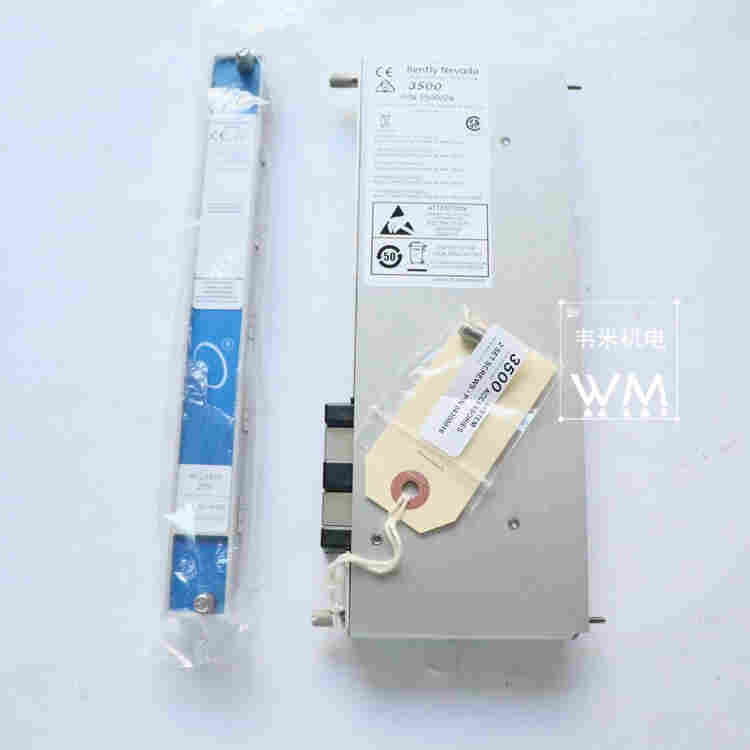

3500/22M-01-01-00本特利瞬态数据接口模块
满框架电流值:
175 到 254Vac 输入: 2.3 A rms (*) 。
85 到 132 Vac 输入: 4.5 A rms (*) 。
88 到 140 Vdc 输入: 2.5 A (*) 。
20 到 30 Vdc 输入: 10.0 A (*) 。
输出：前面板发光二极管
电源OK LED: 当电源工作正常时，灯亮。
单点接地线连接：为避免接地回路，系统必须提供一单点接地，电源输入模块为你提供了一个开关，来区别控制系统儿接地。如果装了两个电源，那么两个开关需要调到同一位置。电源输入模块出厂时，开关调到关（CLOSED ）；接地系统通过末端（END ）引到端子连接器上，如果系统在另一个地方接地，比如用外部安保器，需把开关调到（OPENED ）。下图演示了如何把开关跳到（OPENED ）位置。
3500/22M-01-01-00本特利瞬态数据接口模块
前面板上各LED （发光 二极管）含义：
OK LED: 当框架接口模块操作正常时闪亮；
TX/RX LED: 当RIM 与3500 框架中的其它模块相互通讯时闪亮；
TM LED: 当3500 框架处于报警倍增状态时闪亮；
CONFIG OK LED: 当3500 框架的组态正确时闪亮。
前面板各硬件开关作用：
框架复位按钮: 清除锁定的报警和延时正常通道(Timed OK)失败，同输入/输出模块上的
“框架复位”触点有相同的功能。
地址开关: 用来设置框架地址，共有63 个可选地址。
组态钥匙锁: 是用来设定3500 框架处于"RUN" （“运行”）模式或"PROGRAM" （“编程”）
安装时应注意以下几点：
1、 卡件从静电袋中拿出安装时一定要有防静电措施，*带防静电手镯进行安装，防
止卡件内的元件因静电而产生损坏。
2、 安装时一定要将框架内的灰尘用毛刷和吹风机清扫干净，防止卡件安装完毕后接触
不良。
3、 检查框架内部的所有卡件插针完好无弯曲。
4、 安装卡件时一定要同时对好每个卡件的上下卡槽，顺框架卡槽缓慢推入到插针位置。
卡件*从左到右依次安装。如果安装不当，及易造成框架的插针损坏，所以安装时一定要仔细。
3500/22瞬态数据接口
3500瞬态数据接口（TDI ）是3500监测系统和本特利内华达 System 1TM 机械管理软件之间的接口。TDI 结合了3500/20框架接口模块（RIM ）和通讯处理器，如TDXnet 的功能。TDI 运行在3500框架的RIM 插槽中，与M 系列监测器（3500/40M、3500/42M等）配合使用，连续采集稳态和瞬态波形数据，并通过以太网将数据传送到主计算机软件。TDI 具有标准的静态数据采集，但是采用可选的通道使能磁盘，也可采集瞬态或动态数据。TDI 与以前的通讯处理器相比，除了将通讯处理器的功能集成到3500框架以外，还有其它几方面的改进。
TDI 为全部框架提供通用功能，但并不是关键监测通道的组成部分，不影响整个监测系统的正确和常规运行。每个框架要求一个TDI 或RIM 。TDI 只占用框架中的一个槽位，必须位于*个插槽中（紧邻电源模块）。
对于三重模块冗余（TMR ）应用，3500系统要求TMR 形式的TDI 。除了所有标准TDI 的功能，TMR TDI 还具有“监测器通道比较功能”。通过选择监测器选项的安装功能
3500/22M-01-01-00本特利瞬态数据接口模块卡件型号
---- 订货信息 ----
3500/22M TDI模块和输入/输出模块
3500/22-AXX-BXX-CXX
A：TDI模块类型
0 1 标准（标准监测应用）
0 2 TMR（只用于要求三重模块冗余组态时）
B：输入/输出模块类型
0 1 10 Base -T/100 Base-TX以太网输入/输出模块
0 2 100 Base-FX（光纤）以太网输入/输出模块
C：批准机构选项
0 0 无
0 1 CSA/NRTL/C
---- 备件 ----
138607-01 标准瞬态数据接口模块
138607-02 TMR瞬态数据接口模块
146031-01 10/100 Base T输入/输出模块
146031-02 100 Base FX(光纤)输入/输出模块
147364-01 3500缓冲信号输出模块
161580-01 3500/22M TDI操作和维护手册
00580441 接头，内部端子，3位，绿色
00580436 接头，内部端子，6位，绿色
3500/22M-01-01-00本特利瞬态数据接口模块型号
