电液换向阀的选型与技术参数

电液换向阀
DSHG- -04、06、10

DSHG(-N)-04、06、10系列

特性

1、安装面符合ISO4401、CETOP、DIN24340、 NFPA
规格，互通性强。
2、以电磁换向阀控制此阀阀芯方向，除具备电磁换向
阀特性及功能外，达到高压、大流量控制的目的。
3、透过装拆油塞，易于实现不同控制方式和泄漏方式

组合。

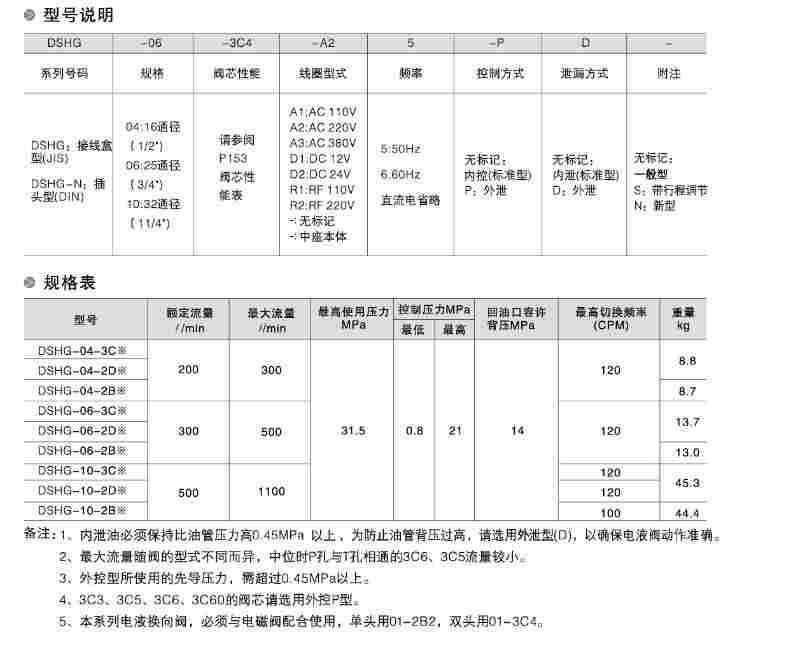

电液换向阀的选型

规格备注
1、内泄油必须保持比油管压力高0.45MPa以上，为防止油管背压过高，请选用外泄型(D),以确保电液阀动作准确。
2、*流量随阀的型式不同而异，中位时P孔与T孔相通的3C6、3C5流量较小。
3、外控型所使用的先导压力，需过0.45MPa以上。
4.3C3. 3C5、 3C6、3C60的阀芯请选用外控P型。

5、本系列电液换向阀，必须与电磁阀配合使用，单头用01. - 2B2,双头用01 -3C4。

性能曲线
压力损失-流量特性
DSHG-04
测试条件:
压力: 7MPa
比重: 0.850
油粘度: 20: cst
油温: 50°C
油: ISO-VG32
电液换向阀的导压限流孔的选用:
为了保持主阀芯在往复切换时的圆滑性及减少冲击，
可在电磁换向阀(DSG-01)与主阀体(DSG-04/06/10)
之间有二种方式可供选择装用。
1、增加出口节流型的叠加节流阀(Meter Out)
MTCV-02W的设计来调节A、B口的流量。
2、在主阀体P口.上加装小孔径约(0.8mm)的导压限
流孔(PILOT CHOKE)来调节流量，可改善这现象。
