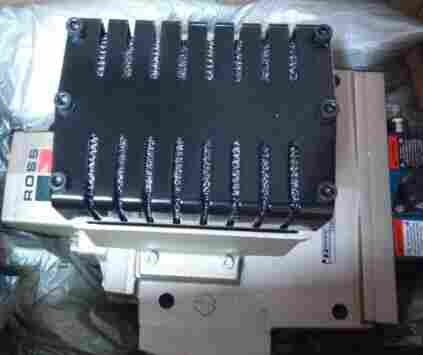

ROSS（D3573A8161）电控复位双阀实物图
原装进口ross的双联阀
使用工作原理
ROSS冲床双联阀原理：电源通过OFF给两只线圈同时供电，气体通过IN进入阀内，一部分气体通过虚线部分入口进入先导阀内，线圈得电推动先导阀（气压）向下压在主阀心上，两只主阀同时向下运动，将EX口下平面压住密封，IN的上下面有间隙，气体进入向OUT出气口排出。失电时阀心下的复位弹簧推动主阀心同时向上运动，关闭IN的上平面，打开EX的下平面，使OUT出气口的气排出。一只ROSS阀发生故障时，一只线圈ON另一只为OFF时，IN到OUT与OUT到EX相比，后者的有效面积大于供气面积，OUT侧压力在3/81-1 /2寸尺寸时，供给压力（IN侧压力）降至约5%，2寸时降至15%，推不动主阀心向下运动，一只阀的EX口就会排气，OUT口的气压迅速下降，不足于推动离合器运动。
美国ROSS阀门锁定
如果阀芯在运行时出现明显的异步情况，无论是执行或者停止时，阀门都会移动至一个锁定位置。在该锁
定位置，一个交叉气道及其相关定时气室将被排气，而另一个交叉气道及其相关定时气室将被完全加压。
部分执行的阀芯（B 侧）有先导空气来进行完全执行，但回程活塞上没有气压，所以无法完全停止阀芯。
交叉气道中的气压作用于 B 侧阀杆直径的压差形成一个锁定力。
A 侧处于完全关闭位置，而且没有先导空气来执行，但在入口提升阀和回程活塞上有完整的压力，将阀芯
保持在完全关闭位置。进入 A 侧交叉气道的入口气流受到限制，并流经 B 侧打开的入口提升阀，经过出
口进入排气端口，然后从排气端口排至大气。出口的残留压力小于入口压力的 1%。
此外，回程弹簧的行程有限，只能将阀芯返回至中间（锁定）位置。需要有足够的气压作用于回程活塞才
能将阀芯返回至完全关闭位置。

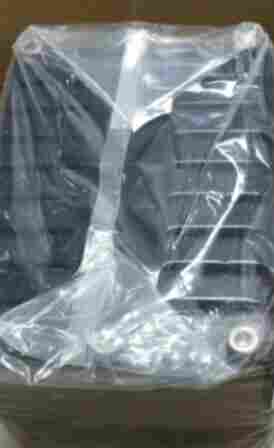

ROSS（D3573A8161）电控复位双阀实物图
