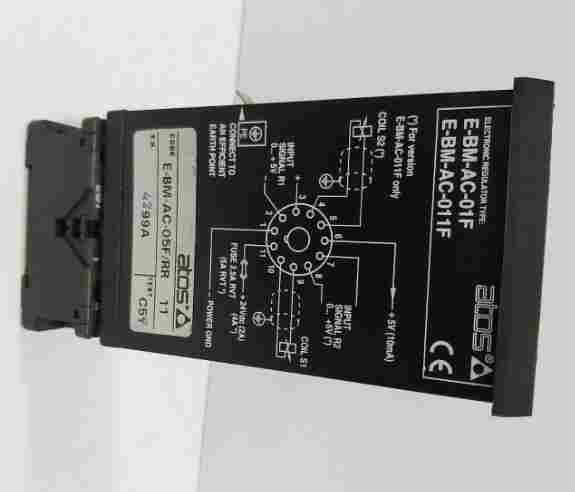

E-BM-AC模拟型放大器可控制Atos不带压力或位置传感器的电流，以调整阀芯位置，从而使流量或压力与输入信号成比例。
特征:
通过电位器调节增益和偏置,对称(标准型)或非对称(RR选项), 上升或下降斜坡发生器
出厂预设
铝制壳体(DIN 43700标准， 模块化单元)
电子放大器可从后面板或前面板安装在DIN导槽中.电源电压24VDc或12VDc (/12选项)
输入和输出线路上增加了电子滤波器
CE符合EMC规范
应用:
压力，流量，位置的开环或闭环控制系统。见第2节方框图
安装和启动
建议按以下给定顺序进行校准:
1.注意事项
_电子系统通电期间不得将放大器插入或者拔出。
-电源火线.上外接保险丝以保护放大器(E -BM-AC-01F和E BM-AC-05F型放大器为2.5A RTV;
E-BM-AC-01 1F型放大器为5A RTV)。
-把E-BM-AC放大器安装在前面板(钻孔33.5x68.5 mm)或后面板的DIN导槽中(见第[⑧节) 。
电气接线是在E-K-11B的UNDECAL型插座.上连接，插座上配有抗震弹簧。
2.启动
出厂预调不可能满足特殊应用场合的要求。可现场依次对偏置、增益和斜坡电位器重调，优化其性
能。
-根据接线图接好电子放大器(见第国， 4.回节)。
-供给线圈的电流可用接在前面板.上的两个测试点之间的电压表测得。
读数: I[mA]=V[mV]

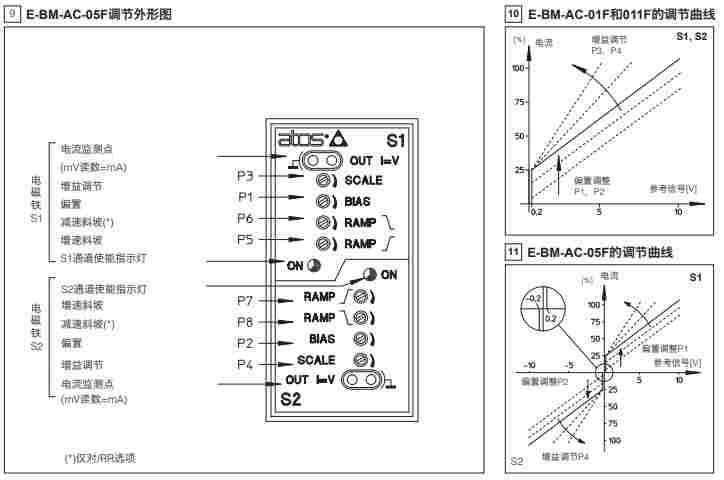

偏置调节(死区调节)外形图：
对E- BM-AC-01F和E-BM-AC-11F型放大器:
提供输入参考信号电压R1=+0.2VDc
-~顺时针转动电位器P1对电磁铁S1直到被控执行器开始运动
-反方向转动电位器P1直到执行器停止运动
-对E-BM-AC-011F放大器，重复上述过程，并通过电位器P2输入信号R2=+0.2VDC。
对E-BM-AC-05F型放大器:
_提供输入参考信号电压R1=+0.2Vbc;
-顺时针转动电位器P1对电磁铁S 1直到被控执行器开始运动;
-反方向转动电位器P1直到执行器停止运动
-重复.上述过程，并通过电位器P2提供输入参考信号R1=-0.2VbC
增益调节(见第9.回，节)
在规定范围内施加*的输入参考电压信号R1 (对E-BM-AC-05F型放大器 施加*的负输入参考电压信号R1)，直到执行器的速度达到要求为止。
对E- BM-AC-011F型放大器重复上述过程，并通过电位器P4提供*输入参考信号R2。顺时针转动斜坡电位器，可以减少加速斜坡和减速斜坡的时间，以获得系统*性能。

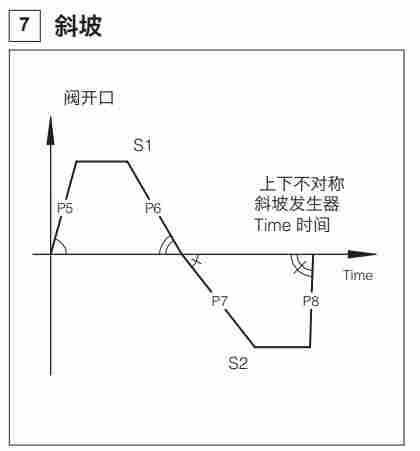

斜坡图：
