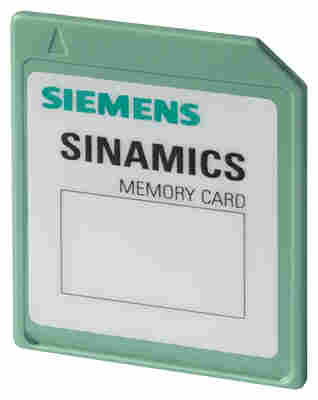

西门子512MB SD卡6SL3054-4AG00-2AA0上海一级代理商

SD卡接口除了保留MMC卡的7针外，还在两边加多了2针，作为数据线。

在 SD 卡 3.0 规范中，SD 卡的理论*容量可达 2TB，理论*读写速度可达 104MB/s（在*的 4.10 规范中，理论*读写速度已提高到 312MB/s）。

SD卡主要分为四部分组成：外部引脚、内部寄存器、接口控制器和内部存储介质。SD 卡(1)主要引脚和功能描述如下：

CLK：时钟信号，控制器或者 SD 卡在每个时钟周期传输一个命令位或数据位，在 SD 总线的默认速度模式下频率可在0～25MHz 之间变化，SD 卡的总线管理器可以不受任何限制的自由产生0～25MHz 的频率，在 UHS-I 速度模式下，时钟频率*可达208M。

CMD：命令和响应复用引脚，命令是由控制器发给 SD 卡，可以是从控制器到单个 SD 卡，也可以是到 SD 总线上所有卡；响应是存储卡对控制器发送的命令应答，应答可以来自单卡或所有卡。

SD卡DAT0～3：数据线，数据可以从卡传向控制器也可以从控制器传向卡。

(2) 寄存器及功能描述如下：

OCR(Operating Conditions Register)寄存器：32位的操作条件寄存器主要存储了 VDD 电压范围，SD 卡操作电压范围为2~3.6V。

CID(Card IDentification Register)寄存器：卡识别码寄存器，长度为16个字节，存储 SD 卡*标识号，该号在卡生产厂家编程后无法修改。

CSD(Card-Specific Data Register)寄存器：卡特性数据寄存器，包含了访问该卡数据时的必要配置信息。

SCR(SD Card Configuration Register)寄存器：SD 卡配置寄存器（SCR），提供了 SD 卡的一些特殊特性在这张卡内，长度为64 位，这个寄存器内容由制造商在生产厂内设置。

RCA(Relative Card Address)寄存器：卡相对地址寄存器是一个16位可写的地址寄存器，控制器可通过地址选择对应地址的 SD 卡。

DSR(Driver Stage Register)寄存器：驱动级寄存器，属于可选寄存器，用于配置卡的驱动输出。

（3） 接口控制器：主要用于对内部存储核心进行控制和管理，通过接收用户对其发送的命令来进行控制和设置，并根据命令作出响应，然后执行响应的数据读写等操作。

（4） 内部存储介质：数据记忆存储的 Flash块。

根据数据传输速度，SD有不同的等级。速度等级有两种表示方法：

"X"表示法（SD1.0规范，现已不用）：

它是按CD-ROM的150kB/s为1倍速的速率计算方法来计算的。基本上，它们能够比标准CD-ROM的传输速度快6倍(900 kB/秒)，而高速的SD卡更能传输66x (10 MB/秒) 以及 133x 或更高的速度。一些数码相机需要高速SD卡来更流畅地拍摄影片，和连续拍摄相片更迅速。直至2005年12月，大部分设备跟从SD卡的1.01规格，而更高速至133x的设备亦跟从1.1规格,*12.5MB/秒。

速度等级	读取速度(MB/秒)	相当于Speed Class
13 x	2.0	2
26 x	4.0	4
40 x	6.0	6
66 x	10.0	10

速度等级标识SD2.0的规范中对SD卡的速度分级方法是：普通卡和高速卡的速率定义为Class2、Class4、Class6 和Class 10 四个等级。在Class10卡问世之前，存在过一阵Class11和Class13的卡,但这种标准*终没有被SDA共识。

SD3.01规范被称为高速卡，速率定义为UHS-I和UHS-II。到2013年第二季度为止，已上市的只有UHS-I卡。UHS-II在2012年第4季度发布，但就2014年前的技术发展速度来看，UHS-I完全足够度过2014年甚至更久。UHS-I卡的速度等级分为UHS-Class0和UHS-Class1。UHS-I的Class和SD2.0的Class不同，没有明确的Class0卡，字面含义就是达不到Class1的卡。可能未来老Class标准的都会被归纳为Class0吧。Class1代表的是*读取104MB/s，而SD2.0标准里的Class代表的是写入*小的速度范围。
