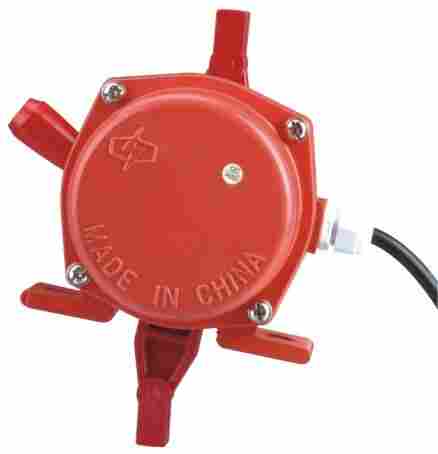

拉绳开关EN20是用于带式输送机沿线紧急停机的一种安全保护装置。适用于煤炭、冶金、电力、化工、交通、水泥、码头等行业使用的带式输送机。特别适合在沿海及恶劣环境下使用。
拉绳开关的接线方法与注意事项：
1、先切断电源，接着要用表测出火线，开关一定是要装在火线的一端。
2、将火线在适合的地方剪断，就有两个接头了，拉线开关也有两个接头 。
3、将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。
4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。
5、旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。
6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就可以了。
7、*旋好拉线开关的盖子，防止触电。
拉绳开关EN20是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。
因为它既有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。
适用范围
适用于以下设备的紧急或正常关机
*常规皮带输送机
*梭式输送机
*裙边式给料输送机
*斗式提升机
*包装生产线
*堆料／取料系统，起重机，挖掘机
*轮船装卸系统
*水平给料机
技术规格：
开关额定值：10A/500V
壳体防风雨
锁定角度：20
拉力：3到8公斤
导线开口：二个，螺丝孔3/4—14NPT
开关间距：48米(水平)、36米(倾斜)，每3米缆绳有一支撑
安全停机要求符合OSHA的要求
FM，二级：1&2，E，F&2G组
通用的安装板
辅助小旗报警
整套固定附件,包括绳缆、夹头、固定器、灯泡
特殊表面处理适于高腐蚀环境
安装调整
本产品一般安装在胶带运输机沿线两线机架上，详情参加图3。
1． 将拉绳开关固定在支架上。
2． 两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3． 为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。
使用注意事项
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。
3．产品的维修必须在安全场 接线图所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。
