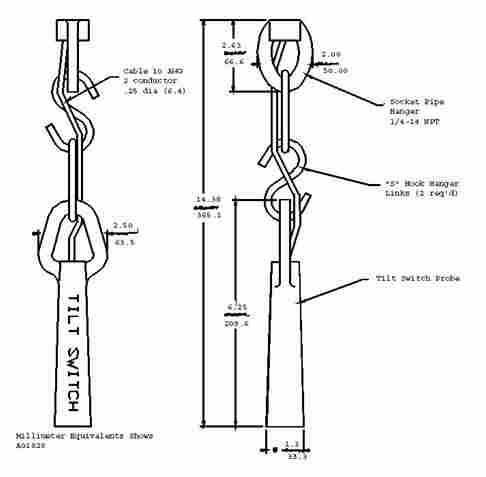

物位开关 20-39-25/SL20 倾斜开关 料位计 堵塞开关广泛应用于电厂、水泥厂、冶金、煤炭、钢铁等行业，尤其是在水泥仓、煤仓等使用环境恶劣的地方。是用来检测胶带输送机在输送散料过程中，落料部分是否产生堵塞的一种检测装置。当漏斗或落料管发生堵塞时，在感知器倾斜的状态下其可发出报警信号，并及时控制停止送料，以便故障得到及时处理。
工作原理：
垂直悬挂的倾斜开关在受到物料的作用力后偏离垂直方向过15°时，倾斜开关内的水银开关动作，无论向哪个方向倾斜，常闭的触点会断开。当倾斜开关脱离物料时，倾斜开关回到垂直位置后，水银开关接通。装配导料板后，可用于大流量料流、料位检测；装配不锈钢浮球后于粮食料流、料位检测，液体料流料位检测。防爆型可用于气体及粉尘防爆区域。
技术参数：
1)20-39倾斜开关探头的额定电压：24VDC/1A
2)探头运行温度：-30~+80℃
3)20-38控制器的电压：220VAC
4)控制器运行温度：-40~+70℃
5)报警时间延迟：0~10秒可调
6）额定触点:24VDC,115VAC,240VAC可选
特点：
1)标准重载探头为铸铁，表面镀铬（比钢管坚固、抗磨）；
2)水银的含量仅为0.7克，即环保又高效；
3)报警触点可设定常开或常闭，正常/报警位置可设定，控制装置中有一跳线，允许将开关垂直或倾斜状态定为正常状态；
4)可配有套管保护探头，减小探头摆动幅度；
5)标准重载探头底部配有内螺纹，用于连接附件；
6)斜开关可单独使用探头，也可配合控制装置使用；
7)坚固，抗腐蚀；
8)安装简便，所有探头均配有安装附件；
9）控制装置为工业印刷电路板结构；
10）报警输出时间可调，控制装置中具有0-10秒的可调
11）其性能已被世界上成千上万的应用实例所证实。
应用范围：
? 溜槽或转接处堵塞探测
? 输送机皮带跑偏探测
? 翻车机卸料探头
? 用于皮带或振动给料机缺料或无料探测
倾斜开关探头选择表
常用形式：
? 20-39-25 标准，重型探头
? 20-30-SS 不锈钢探头
? 21-39 标准，FM许可CLⅠ+11
还有其他型号于不同场合及适应不同物料的多种倾斜开关。
| 说明 | 长mm | 直径mm | 重量kg |
20-39-25 | 标准重型探头 | 210mm | 32mm | 0.7kg |
20-30 | 不锈钢，25mm探头 | 260mm | 25mm | 0.9kg |
20-31 | 轻量 | 230mm | 25mm | 0.45kg |
20-32 | 重型，50mm探头 | 254mm | 51mm | 3.6kg |
20-39B | 标准探头，加热器 | 210mm | 32mm | 0.7kg |
20-39C | 标准探头，高温 | 210mm | 32mm | 0.7kg |
21-39-FM | 标准探头，FM许可 | 210mm | 32mm | 0.7kg |
20-41 | 标准探头，115V | 210mm | 32mm | 0.7kg |
20-41-SS | 不锈钢，25mm115V | 260mm | 25mm | 0.9kg |
可选件：
浮球-用于液体和低密度的物料
AR板-耐磨板，用于有/无料流的场合
倾斜开关常用类型及名称：
溜槽堵塞开关 料流开关 固体料流开关 水银料位计 倾斜料位计
不锈钢倾斜开关 塑料倾斜开关 重型倾斜开关 轻型倾斜开关
防爆倾斜开关 拉姆齐防爆倾斜开关 倾斜开关防爆型
耐高温倾斜开关 耐高温型倾斜开关 拉姆齐高温倾斜开关 低温倾斜开关
带导料板倾斜开关 带浮球倾斜开关
A、应用
1、高料仓
2、高堵塞溜槽
3、低堵塞溜槽
4、料流 – 无料流
B、探头
1、30-69-# (电缆的英尺长度) 15, 25, 或 50 标准型
2、31-69-# - FM (与31-78控制器配合使用时，为一级和二级防爆)
3、30-62 高温型，达到 240 摄氏度
4、30-60 低温型，达到零下40摄氏度
5、30-61-25 塑料材质
6、30-63-25 叠式探头 (重载)
7、30-64-25 不锈钢型stainless steel (304型不锈钢). 220V
8、30-65-25 标准探头设定为 AC电路 – 4 安，115V. 采用客户的DCS/PLC 用于控制。
