产品使用

紧凑型气动控制系统的基础

M5 元件带 2n 型底座

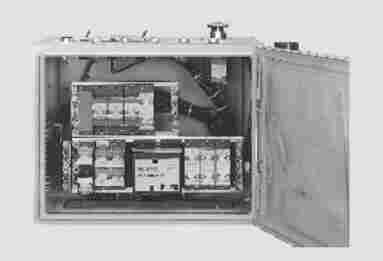

控制柜结构

安装容易

元件快速更换

带倒钩管接头，用于 3 mm 塑

料管

M5紧凑型系统一套完整的系统，

它可为气动顺序控制提供控制元

件，满足其所有的功能要求。主

要特征为 2n 型底座结构和适用

于 3 mm 塑料气管的倒钩接头。

对于板式安装的基本阀和驱动

器，可被用作信号元件，完成诸

如启动、停止等基本功能。

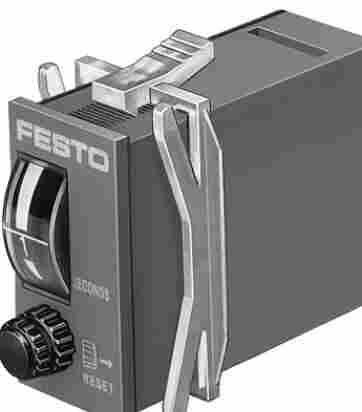

气动定时器

PZVT-30-SEC

PZVT-99999-MIN-B(13989)

PZVT-999-SEC-B(13988)

PZVT-120-SEC(177616)

PZVT-300-SEC(150239)

PZVT-30-SEC(150238)

PZVT-3-SEC(158495)

PZVT-AUT(158496)

产品代号: 150238

设计结构 采用气驱动的机械式顺序计数器

关闭压力 <= 0.1 bar

工作压力 2 ... 6 bar

开启压力 >= 1.6 bar

标准额定流量 50 l/min

可调延时 2 ... 30 s

设定度 ± 0,6 s

用以复位的停顿周期 >= 200 ms

重复精度, 时间设定 ± 0,3 s

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 不可使用经过润滑的压缩空气

防护等级 IP54

带保护盖和面板框架

to IEC 60529

环境温度 -10 ... 60 °C

产品重量 45 g

安装类型 前面板安装

气动连接 阴螺纹 M5

材料备注 符合 RoHS

材料信息，壳体 ABS

产品的尺寸介绍资料

详情

器 复位模块 PZVT-3-SEC PZVT-30-SEC PZVT-120-SEC PZVT-300-SEC PZVT-AUT 结构特点 气动机械时钟计数器 安装方式 面板安装 工作介质 过滤压缩空气（未润滑）（≤ 40 µm） 气动连接方式 M5 标准额定流量 [l/min] 50
