菲尼克斯的电源输出24V/20A技术要求
产品介绍

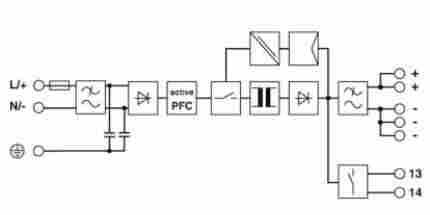

电源 - TRIO-PS-2G/1AC/24DC/20 - 2903151
采用直插式连接的TRIO POWER开关电源，适于DIN导轨安装，单相输入，输出：24 V DC/20 A
产品描述
提供标准功能性的TRIO POWER电源
带插拔式接口的TRIO POWER电源产品是机械制造业的理想选择。单相和三相模块的所有功能和节省空间的设计协调地集于一身，可满足*苛刻的要求。采用坚固的电气和机械设计，这种电源可在极端的环境条件下确保所有负载的供电。
优势
采用薄设计和插拔式接口，节约时间和成本
动态功率裕度可连续5s输出1.5倍标称电流，提高系统的可用性
适于-25℃到+70℃的宽温范围，-40℃下能可靠启动，确保高度灵活性
坚固的设计
技术要是
尺寸
宽度 68 mm
高度 130 mm
深度 160 mm
左侧/右侧安装距离 0 mm / 0 mm
顶部/底部安装距离 50 mm / 50 mm
环境条件
保护等级 IP20
阻燃等级（外壳 / 端子）符合UL 94标准 V0
环境温度（运行） -25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K)
环境温度（调试类型测试） -40 °C
环境温度（存放/运输） -40 °C ... 85 °C
允许的*相对湿度（操作） ≤ 95 % (25°C时，无冷凝)
气候等级 3K3（符合EN 60721标准）
污染等级 2
安装高度 ≤ 4000 m (> 2000 m，衰减: 10 %/1000 m)
输入数据
额定输入电压范围 100 V AC ... 240 V AC
110 V DC ... 250 V DC
输入电压范围 100 V AC ... 240 V AC -15 % ... +10 %
110 V DC ... 250 V DC ±10 %
介电强度 * ≤ 300 V AC 15 s
AC频率范围 50 Hz ... 60 Hz ±10 %
PE放电电流 < 3.5 mA
电耗量 5.6 A (100 V AC)
4.3 A (120 V AC)
2.4 A (230 V AC)
2.4 A (240 V AC)
额定功耗 534.7 VA
冲击电涌电流 ≤ 20 A (典型)
电网缓冲时间 典型值 10 ms (120 V AC)
典型值 15 ms (230 V AC)
输入熔断器 10 A (内置（设备保护）)
使用的输入保护断路器 10 A ... 16 A (特性B、C、D、K)
功率因数（cos phi） 0.98
保护名称 瞬态电涌保护
保护电路/组件 压敏电阻
输出数据
额定输出电压 24 V DC ±1 %
输出电压（USet）的设置范围 24 V DC ... 28 V DC (> 24 V DC，稳定容量限制)
额定输出电流（IN） 20 A
Dynamic Boost (IDyn.Boost) 30 A (5 s)
衰减 > 60 °C ... 70 °C (2.5 % / K)
并连 是，用于冗余和增加容量
串连 是
反馈电压电阻 ≤ 35 V DC
输出端处的过电压保护 (OVP) ≤ 30 V DC
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
< 3 % (动态负载变化10 % ... 90 %，10 Hz)
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 100 mVSS (额定值)
输出功率 480 W
典型响应时间 < 1 s
*空转功耗 < 2.9 W (120 V AC)
< 2.8 W (230 V AC)
*额定负载功率损耗 < 44.8 W (120 V AC)
< 36.8 W (230 V AC)
概述
净重 1.5 kg
效率 典型值 91.4 % (120 V AC)
典型值 92.9 % (230 V AC)
MTBF (IEC 61709, SN 29500) > 1800000 h (25 °C)
> 1000000 h (40 °C)
> 480000 h (60 °C)
绝缘电压输入／输出 3 kV AC (类型测试)
1.5 kV AC (常规测试)
保护等级 IP20
I (在关闭的控制柜中)
阻燃等级（外壳 / 端子）符合UL 94标准 V0
安装位置 水平DIN导轨NS35，EN60715
连接数据，输入
连接方式 直插式连接
刚性导线*小横截面 0.2 mm²
刚性导线*横截面 4 mm²
柔性导线*小横截面 0.2 mm²
柔性导线*横截面 2.5 mm²
*小导线横截面AWG 24
*导线横截面AWG 12
剥线长度 10 mm
连接数据，输出
连接方式 直插式连接
刚性导线*小横截面 0.2 mm²
刚性导线*横截面 10 mm²
柔性导线*小横截面 0.2 mm²
柔性导线*横截面 6 mm²
*小导线横截面AWG 24
*导线横截面AWG 8
剥线长度 15 mm
信号显示的连接数据
连接方式 直插式连接
刚性导线*小横截面 0.2 mm²
刚性导线*横截面 1.5 mm²
柔性导线*小横截面 0.2 mm²
柔性导线*横截面 1.5 mm²
*小导线横截面AWG 24
*导线横截面AWG 16
剥线长度 8 mm
