siemens风压差开关价格QBM81-3图片
基本概述:
Name | ID | 产品说明 | 允许工作压力 | 压力测量范围 |
|---|---|---|---|---|
QBM81-10 | 100325875 | 差压开关, 100...1000 Pa | 7.5 kPa | 100…1000 Pa |
QBM81-20 | 101348805 | QBM81-20 压差开关 | 7.5 kPa | 500…2000 Pa |

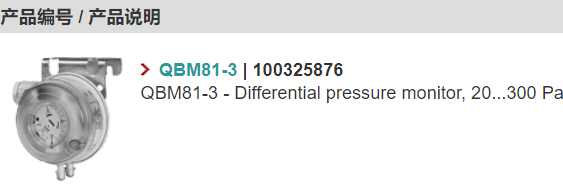

QBM81-3 | 100325876 | 差压开关, 20...300 Pa | 7.5 kPa | 20…300 Pa |
QBM81-5 | 100325877 | 差压开关, 50...500 Pa | 7.5 kPa | 50…500 Pa |
主要特点:
x For ventilation and air conditioning plants
x To monitor air filters, air flow, fan belts
x Easy to mount
x >1 mio switching cycles
x Highly precise setting
x Long-term stability
x To monitor pressure in clean rooms, kitchens etc.
操作方法：
为了进行的测量，必须另外提供两个风管探头套件。
看到以及数据表CA1N1589E：
FK-PZ1套件，包含两个带橡胶垫圈的不锈钢风管适配器
FK-PZ2套件，包含两个带铝制固定花环的风管转接器，
两个压力接口之间的压差使弹簧膜片偏转。 这种特殊的膜片可确保开关的长期稳定性点。
每种类型均刻有单独的刻度，以进行非常的调整。
的调整选项在下面的“功能”部分的5个图表中说明。
在通风和空调设备中：
x监控压差，负压和过压
x监视空气过滤器和气流
x识别风扇皮带断裂
差压开关可用于洁净室，厨房等。
技术规格:
数字输出 单极; 无源触点; 转换触点
允许工作压力 5000 Pa
环境温度 -30...85 °C
安装位置 垂直压力隔膜, 引压点向下
许用电压 DC 24 V / AC 24...250 V
许用电流 0.01...5 (3) A
引压管 连接件, 直径 6.2 mm.
防护等级 IP54
尺寸 (直径 x 长度) 81 x 90 mm
技术参数表 N1552
