氟化物采样枪使用说明书
wx：dlwysz
壹叁叁伍陆捌捌伍零捌伍
一、产品概述
DL-Y16型固定污染源氟化物采样枪，主要是用于固定污染源排放物中氟化物的采集。该采样枪枪头和枪体均采用加热技术，枪头加热可以保证水以蒸汽状态通过滤筒，降低采样阻力，枪体加热可以保证枪体内不产生冷凝水。其中固态氟化物用滤筒采集，气态氟化物用试剂瓶采集，采样同时可以测处流速，烟温等参数；可广泛应用于环保、卫生、劳动、安监、军事、科研、教育等部门。
二、执行标准
GB/T16157-1996《固定污染源排气中颗粒物和气态污染物采样方法》
HJ/T 48-1999《烟尘采样器技术条件》
HJ/T67-2001 大气固定污染源 氟化物的测定 离子选择电极
三、产品特点
适用于固定污染源排放物中氟化物的测定。
不锈钢外护套，并刻度伸进烟道的尺寸。
固态氟化物采用3号滤筒，气态氟化物采用3个串联的250ml冲击式吸收瓶采集。
采样头、枪体全程加热，带控温装置，控制温度120℃±5℃。
采样的同时可测量烟气流速。
枪体长度可按客户需求定做。
配可以调节高度的烟枪支架，用于支撑采样枪和吸收瓶。
多种不同规格采样嘴可配套使用，满足不同流速的采集的需求。
带温度、皮托管测量传感器，其中温度传感器采用PT100，皮托管采用S型皮托管。
四、接口
烟尘采样接口：外径11mm接嘴
皮托管接嘴：6mm接嘴2个（红色皮托管软管接“＋”，蓝色皮托管软管接“－”）
供电电源：单独24V12A电源适配器，2芯航插
烟气温度插头：8芯20mm航插

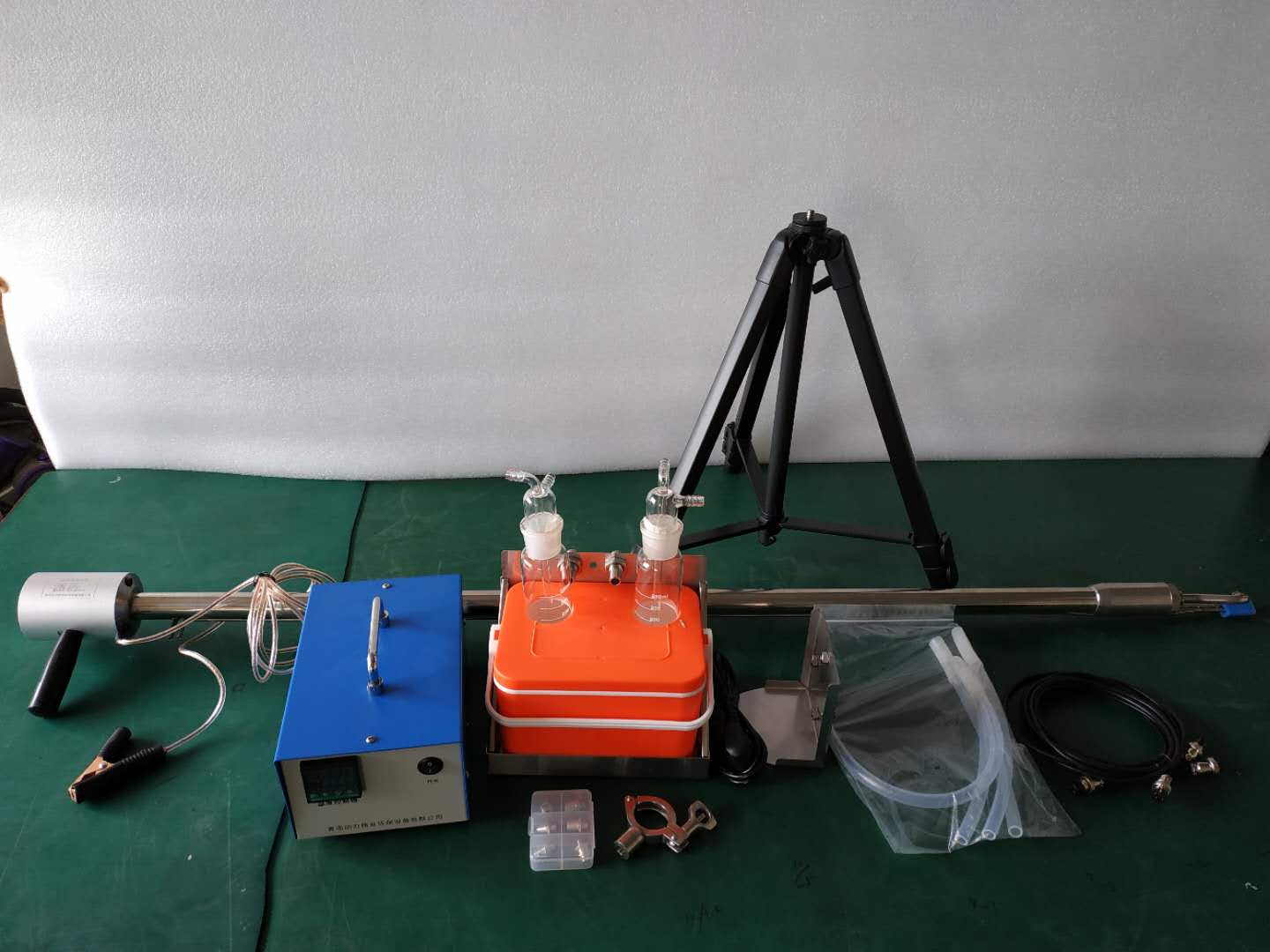

标准配置
1.5米采样枪（含4.5、6、7、8、10、12采样嘴1套，枪袋）
24V10A加热电源适配器
1.5米可调烟枪支架
3个250ml冲击式吸收瓶
1.适用于固定污染源排放物中硫酸雾、盐酸雾，氟化物的采集。
2.不锈钢外护套，耐腐蚀，并刻度伸进烟道的尺寸。
3.玻璃器件采用硼硅酸盐玻璃等惰性材料
4.系统自动控制加热温度，控制温度120℃±5℃。
5.滤筒及取样管全程加热，加热温度均匀
6.配备系列化的采样嘴，满足不同流速的采集的需求。
7.配可放置冰水混合物的小型吸收瓶水箱，冷却水箱可悬挂于取样管上，
也可放置在平台上，适应各种不同工况
8.带温度、皮托管测量传感器，可在采样的同时测量烟气流速和烟气温度
9.管体长度可按客户需求定做
10.配可以调节高度的烟管支架，用于支撑采样管和吸收瓶
11.模块化设计，体积小，重量轻，携带组装方便快捷
12.采样气路采用PTFE材质，有效防止管路对气体的吸附。
13.滤膜夹采用PTFE材质，耐强酸、高温、强碱。
14.防倒吸设计，硫酸雾采样过程中不会从盐酸雾支路有气体回流到采样管中。
