欧姆龙E2E-X5E1接近开关使用要求
同款产品型号表
型号如下
E2E-X18MY2-Z、E2E-X18MY1-Z
E2E－X1C1、TL-Q5MC1-Z
E2E－X1B1、TL-N10ME1
E2E－X10ME1、E3F3-D61
E2E－X10MF1、E3F3-D62
E2E－C1B1、TL-N20ME1
E2E－C1C1、TL-N10MY1
E2E－CR8C1、TL-N20MY1
E2E－CR8B1、TL-M5ME1
E2E－X10ME1－Z、E3F3-D31
E2E－X1R5E1、TL-M5NY1
E2E－X1R5E1－Z、TL-W5MC1
E2E－X1R5MF1－Z、E3F3-D11
E2E-X1R5F2 2M
E2E-X1R5F2 5M
E2E-X1R5Y1 2M
E2E-X20MD1 5M
E2E-X1R5Y1 5M
E2E-X1R5Y2 2M
E2E-X20MD1S 2M
E2E-X20MD1S 5M
E2E-X20MD15 2M
E2E-X20MD15 5M
E2E-X1R5Y2 5M
E2E-X20MD1 2M
E2E-X20MD1S-M1
E2E-X20MD2 2M
E2E-X20MD1-M1G
E2E-X20MD1-M1GJ 0.3M
E2E-X20MD1-M1GJ 0.5M
E2E-X20MD1-M1GJ 1M
E2E-X20MD1-M1GJ-T 0.3M
E2E-X20MD1-M1TGJ 0.3M
使用详细资料
检测头尺寸 M18
类型 圆柱型（带螺钉）、屏蔽型
检测距离 5mm ±10%
设定距离 0～4mm
应差 检测距离的10%以下
可检测物体 磁性金属（非磁性金属的检测距离较短）
标准检测物体 铁18×18×1mm
响应频率 0.6kHz
电源的种类 直流3线式
电源电压 DC12～24V (波纹（p-p）10%以下)
使用电压范围 DC10～30V
消耗电流 13mA以下
控制输出(输出格式) NPN集电极负载内置输出
控制输出(开关容量) 200mA以下
控制输出(残留电压) 2V以下 (负载电流200mA、导线长2m时)
指示灯 动作指示灯（红色）
动作模式 NO
保护回路 负载短路保护
电压的影响 额定电源电压±15%的范围内，额定电源电压的检测距离的±1%以内
绝缘电阻 充电部整体与外壳间: 5MΩ以上（DC500V兆欧表）
耐电压 充电部整体与外壳间: AC1000V 50/60Hz 1min
振动(耐久) 耐久: 10～55Hz 双振幅 1.5mm X、Y、Z各方向 2h
冲击(耐久) 耐久: 1000m/s**2 X、Y、Z各方向 10次
产品使用
逆连接保护
浪涌吸收
环境温度范围 使用时: -40～85℃
保存时: -40～85℃
环境湿度范围 使用时: 35～95%
保存时: 35～95%
防护等级 IEC: IP67
公司内部标准: 耐油
连接方式 导线引出型 (导线长度: 2m)
质量 包装后: 约150g
材质 外壳: 黄铜镀镍
检测面: 聚对苯二甲酸丁二醇酯 (PBT)
紧固螺母: 黄铜镀镍

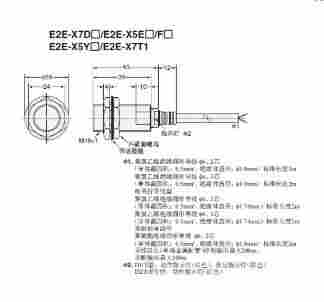

产品尺寸图示
带齿形防松垫圈: 铁镀锌
温度的影响 -25～+70℃的温度范围内23℃时，检测距离的±10%以内
-40～+85℃的温度范围内23℃时，检测距离的±15%以内
