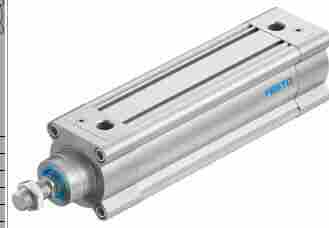

费斯托DSBC-63-160-PPVA-N3气缸1383584
产品型号
标准气缸
DSBC-63-160-PPVA-N3
产品代号: 1383584
技术参数
货运日期 查看
行程 160 mm
活塞直径 63 mm
活塞杆螺纹 M16x1,5
缓冲 PPV: 两端带可调的气缓冲
装配位置 任意
符合标准 ISO 15552
活塞杆末端 阳螺纹
设计结构 活塞
活塞杆
型材缸筒
气动连接 G3/8
材料备注 符合 RoHS
材料信息，盖 压铸铝
有镀层
材料信息，密封 TPE-U(PU)
材料信息，活塞杆 高合金钢
材料信息，缸筒 锻造铝合金
光滑处理
位置检测 用于接近式传感器
派生型 单端活塞杆
工作压力 0.4 ... 12 bar
工作模式 双作用
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 2 – 中等腐蚀影响
环境温度 -20 ... 80 °C
在终端位置的冲击能量 1.3 J
缓冲长度 22 mm
6 bar时的理论作用力，回复行程 1,682 N
6 bar时的理论作用力，进程 1,870 N
0 mm行程时的移动质量 430 g
每10 mm 行程所增加的重量 62 g
0 mm行程时的基本重量 1,740 g
每 10 mm 行程的附加质量系数 25 g
安装类型 可选
具有内（阴）螺纹
带附件
