JLBZ-103型柱式荷重传感器用于各种电子汽车衡，轨道衡，平台秤，料斗秤及其它各种称重测力场合。
技术参数：
指标名称 | 性能指标 |
测量范围 | 0～0.1---30T |
电源电压及输出灵敏度精度 | 10V DC 输出：≈2mV/V 24 V DC 输出：电流信号4~20mA，电压信号1~5VDC |
精度 | ±0.1 % F· S， ±0.2 % F· S ， ±0.5 % F· S |
零点温飘 | ＜0.2 % F· S /10℃ |
灵敏度温飘 | ＜0.2 % F· S /10℃ |
输入阻抗 | 380Ω ±2Ω |
输出阻抗 | 350Ω ±2Ω |
绝缘阻抗： | >5000MΩ |
相对湿度 | 0～90% RH |
工作温度 | －20 ～ 60℃ |
安过载 | 150 %FS |
材质 | 不锈钢或合金钢 |

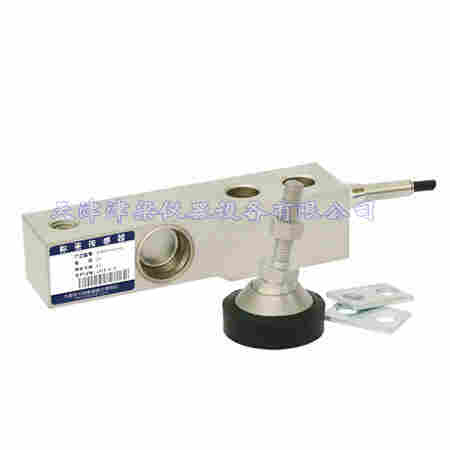

采用合金钢材料，焊接密封，单剪梁结构，压向承载，高精度，高稳定性 防护等级IP66
适用于工业控制、小地磅、汽车检测线及各类称重测力设备
接线方式
红线: 激励 ( ＋) 绿线: 信号 ( ＋)
黑线: 激励 ( －) 白线: 信号 ( －)
备注：采用四芯屏蔽电缆，标准线长为3米，如有特殊需要，可根据客户要求提供！
技术参数：
量程范围 | t | 0.5 --- 5 |
精度 | C2、C3 | |
综合误差 | %FS | ≤±0.03、≤±0.02 |
蠕变 | %FS/30min | ≤±0.023、≤±0.016 |
温度对灵敏度影响 | %FS/10℃ | ≤±0.017、≤±0.011 |
温度对零点影响 | %FS/10℃ | ≤±0.025、≤±0.017 |
输出灵敏度 | mv/v | 3.0±0.003 |
零点输出 | %FS | ≤±1 |
输入阻抗 | Ω | 350±5 |
输出阻抗 | Ω | 350±5 |
绝缘电阻 | MΩ | ≥5000(50VDC) |
温度补偿范围 | ℃ | -10 --- +40 |
激励电压 | V(DC) | 5 --- 12 |
*激励电压 | V(DC) | 18 |
安过载 | %FS | 150 |
极限过载 | %FS | 200 |
