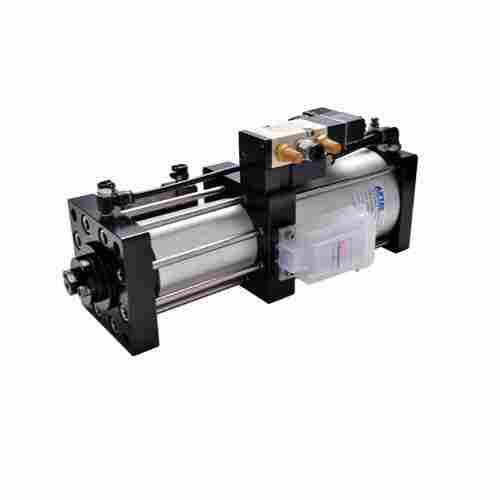

聊城莘县亚德客打刀缸NPM产品简介

聊城莘县亚德客打刀缸NPM产品简介

我公司经营产品有台湾亚德客、德国费斯托、日本SMC、CKD、德国宝德、盖米等，产品种类齐全，价格更加优惠，品质有保证，我们的产品质量符合标准，物有所值，是您不容错过的选择。“整合行业优资源，力争行业好口碑，勇做行业发展引擎”将是我们永远的追求，我们愿与更多的用户和国内外供应商携手并进，一起为国内工业发展贡献力量，共同发展，共同繁荣。

亚德客是全球*生产各类气动器材的大型企业集团，致力于向客户提供满足其需求的气动控制元件、气动执行元件、气源处理元件、气动辅助元件等各类气动器材、服务和解决方案，为客户创造长期的价值和潜在的增长。台湾亚德客是全球气动设备的*制造商，大型企业集团，致力于为客户提供满足他们的需求，亚德客电磁阀,亚德客气缸,台湾亚德客,电磁阀,气缸等气动设备，服务和解决方案为客户创造长期价值和潜在的增长。

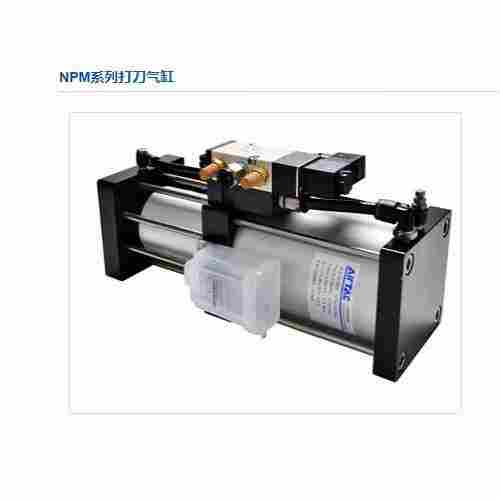

亚德客NPM系列打刀气缸产品参数：

调整距离“A”的方法，先松开防松垫圈上的螺栓，调整固定螺丝与拉杆距离。调整好后，进行打刀试验并检测，直到A达到要求值，保证刀具能松开取下，而又不伸出过多；否则，刀库的刀臂会弯曲，主轴受损，调整后将防松垫圈上的螺栓紧固。
调整好打刀位置后再检查主轴在带刀与不带刀的状况下，主轴上的拉刀杆尾部不应与压固螺纹接触，否则，主轴运转会与压固螺丝摩擦，如果发生以上情况，应调整刀具拉杆的长度、打刀行程或选择行程更大的打刀缸。

微动开关位置的调整。调整微动开关位置直接与刀具自动交换程序有关，应加以重视。调整微动开关，在两端分别进行。压杆处在极限位置，将微动开关逐渐向撞块靠近，待开关内刚好发生动作（可听到弹簧片弹动的声音），再将开关下压0.5~1.5mm固定即可。PLC电控图中应增加延时继电器，合理设置延时时间，使拔刀、拉刀与刀库动作协调，避免过早拔刀或过早松刀。



注意事项

1、停机前，*加工的刀具应在主轴未冷机前送回刀库，且不可养成把刀具长期放在主轴上的坏惯，否则约有10%的刀柄因长期热胀冷缩及切削液的腐蚀，使刀柄处生锈而打不下刀的情况。

2、压缩空气气源应干燥清洁。要经常排放气源处理三元件中的积水，否则，电磁阀的寿命会大幅度降低，致使打刀缸不能正常工作。
3、压缩空气的压力应稳定，压力应保持在0.6~0.8MPa范围内，压力过小打刀缸出力不够；压力过大，要影响油封的寿命。在气路中应增加压力开关检测，控制气路压力的*低值。

打刀缸主体规格共四款，触碰开关、电压和接电方式可选



4、打刀缸安装面应与主轴轴线垂直，允差0.05mm/100mm

5、电磁阀线圈电压应符合要求（通常DC24V）

6、油杯内使用ISOVG32抗磨液压油，初始加油时应将打刀缸上下运动多次，排出油缸中的空气。油杯液面应保持在刻度线范围内。

7、定期检视油杯中的液压油，及时补油或更换液压油。一般首次加油应使用六个月以上，以后若补油，当间隔缩短到一个月内时，建议更换油封。补油或更换液压油需使用同厂家同一款液压油，且不可混合其他液压油。

8、选用合适的打刀缸，避免打刀过大或过少。一般应为主轴打刀力的3~4.5倍

40#主轴一般选用3.5T的打刀缸

50#主轴一般选用4.5T的打刀缸

50#大功率主轴一般选用6T的打刀缸

9、机床*单独配置气源，如与多台机床合用气源，起容量配置加大，应避免压力波动。

10、打刀缸的微动开关一定要安装牢固，不允许松动，避免发出错误信号。选用的刀柄和拉钉要合格，与标准尺寸相符，不能过长或过短，造成打刀不灵活，损坏主轴、刀臂或刀盘。

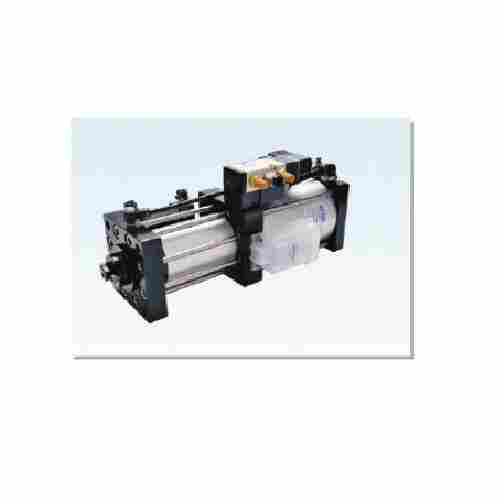

打刀缸是一种增力气液转换装置，压缩空气作用于气缸活塞，产生推力，推动油缸活塞，使高于压缩空气数倍的油压作用于压杆，产生推力，实现机械装置的动作。 打刀缸主要是用于加工中心机床、数控铣床刀具自动或半自动交换机构中的主轴打刀，还可作为夹具及其他机构的夹紧装置。亚德客国际集团  部位于台北，1988年创立于台湾，系全球*气动器材供货商/生产商；主要生产气动执行、控制、处理组件及各类辅助组件等，产品广泛运用于汽车、机械制造、冶金、电子技术、环保处理、轻工纺织、陶瓷、医疗器械、食品包装等自动化工业领域。
