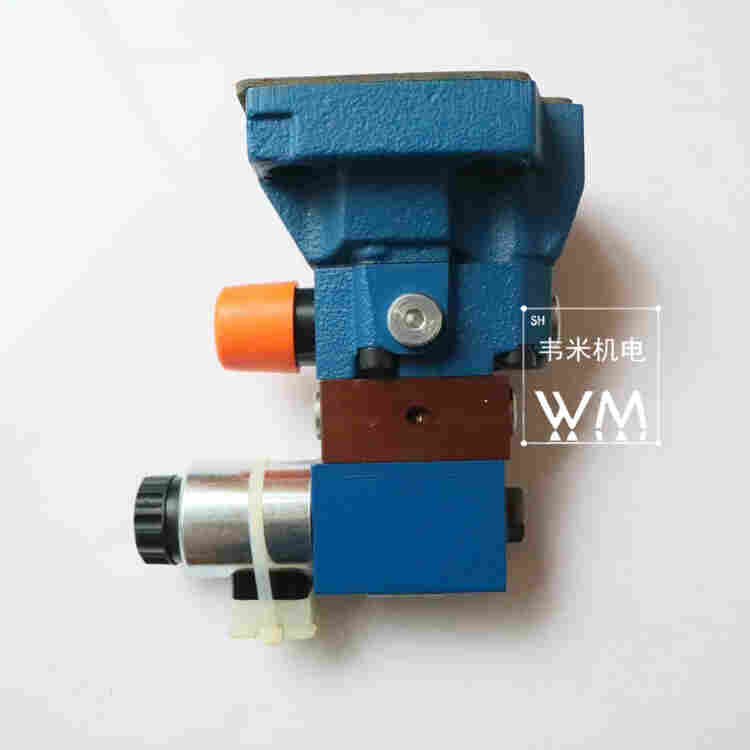

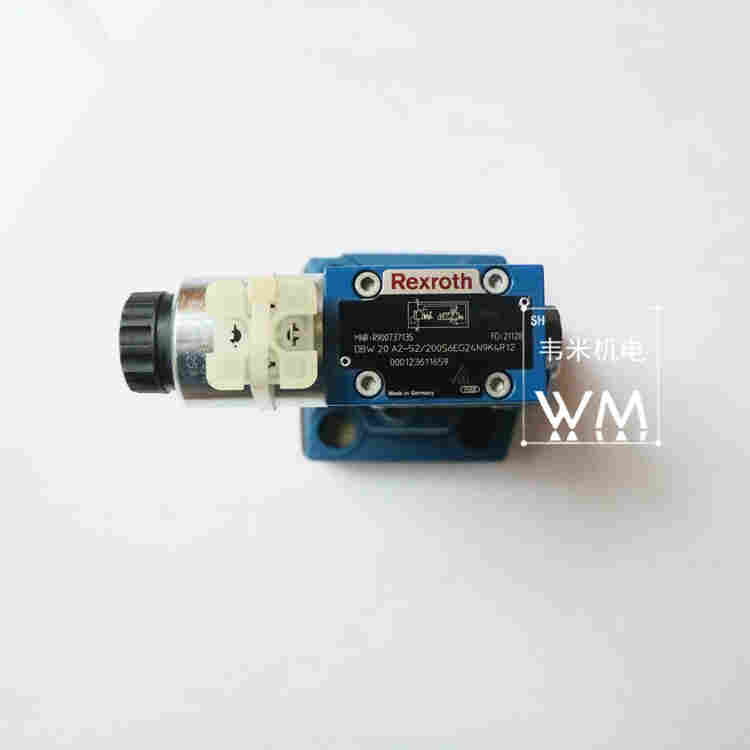

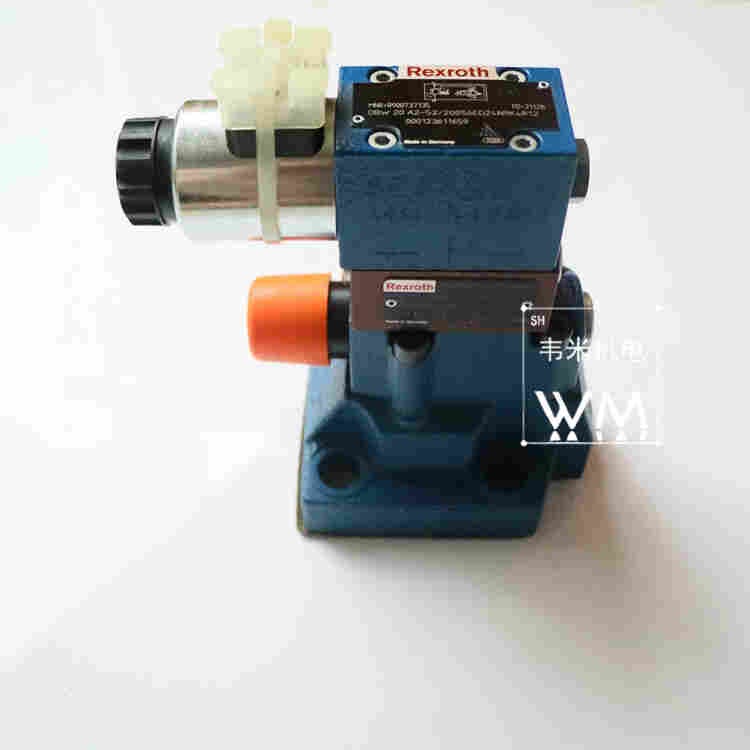

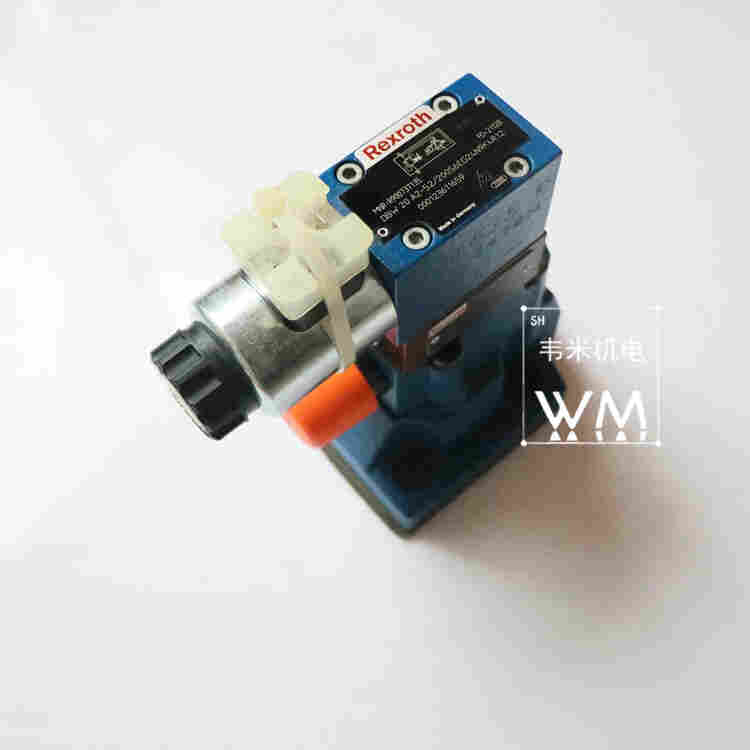

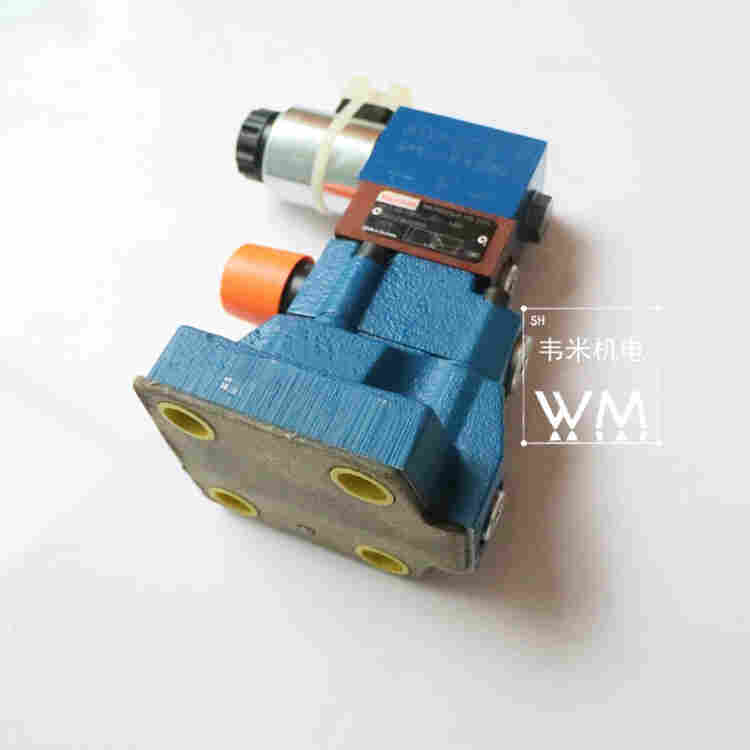

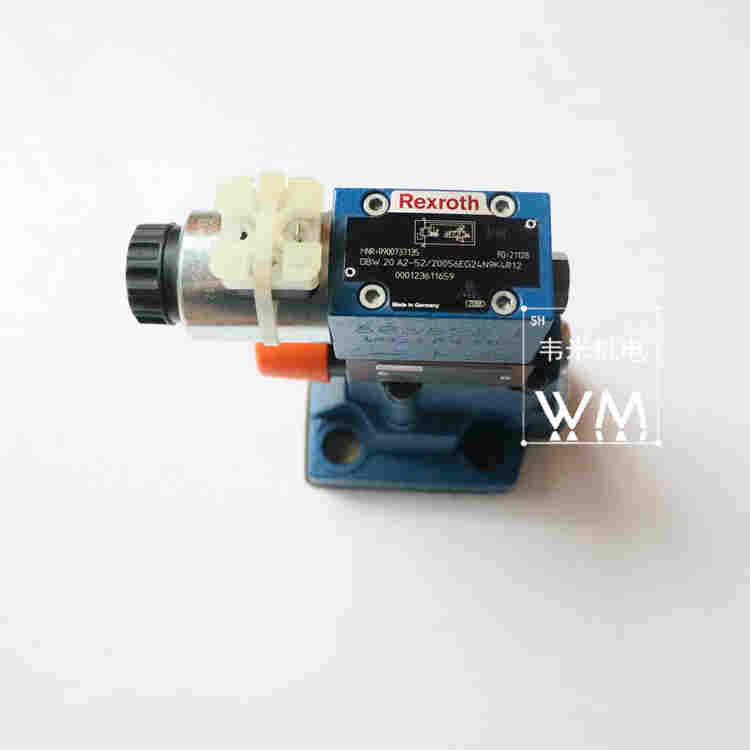

DB20-2-52/200先导式溢流阀
结构和工作原理
DB 型阀是先导控制式的溢流阀； DBW 型阀是先导控制式的电磁溢阀。 DB
型阀是用来控制液压系统的压力； DBW 型阀也可以控制液压系统的压力， 并且
能在任意时刻使系统卸荷。
DB 型阀主要是由先导阀和主阀组成。 DBW 型阀是由电磁换向阀、 先导阀和
主阀组成。
DB 型溢流阀：
A 腔的压力油作用在主阀芯下端的同时，
通过阻尼器 、 和通道在主阀芯上端和先导阀的锥 阀
上。 当系统压力过弹簧 的调定值时， 锥阀
被打开。 同时主阀芯上端的压力油通过阻尼
器 、 通道 、 弹簧腔 及通道
流回 B 腔（控制油内排型） 或通过外排口
流回油箱（控制油外排型） 。 这样， 当压力油通过阻尼器 、 时在主阀
芯 上产生了一个压力差， 主阀芯在这个压差的作用下打开， 这样在调定的
工作压力下压力油从 A 腔流到 B 腔（即卸荷） 。
溢流阀在装配或使用中， 由于“O” 形密封圈、 组合密封圈的损坏， 或者安
装螺钉、 管接头的松动， 都可能造成不应有的外泄漏。
如果锥阀或主阀芯磨损过大， 或者密封面接触不良， 还将造成内泄漏过大，
甚至影响正常工作。
电磁溢流阀常见的故障有先导电磁阀工作失灵、 主阀调压失灵和卸荷时的冲
击噪声等。 后者可通过调节加置的缓冲器来减少或消除。 如不带缓冲器， 则可在
主阀溢流口加一背压阀。 （压力一般调至 5kgf/cm 2 左右， 即 0.5MPa）
溢流阀供应型号
R900589433 DB20-2-5X/100
R900929462 DB20-2-5X/100-70
R900500869 DB20-2-5X/100/12
R900911337 DB20-2-5X/100/50
R900558857 DB20-2-5X/100=LB
R900597548 DB20-2-5X/100B
R901005482 DB20-2-5X/100D
R900772972 DB20-2-5X/100E
R900931888 DB20-2-5X/100J3
R900514811 DB20-2-5X/100U
R900514119 DB20-2-5X/100U/12
R900516200 DB20-2-5X/100UV
R900599840 DB20-2-5X/100V
R901005062 DB20-2-5X/100V/12
R900513873 DB20-2-5X/100VB
R901216609 DB20-2-5X/100VD
R900596693 DB20-2-5X/100X
R900745717 DB20-2-5X/100X/12
R900564157 DB20-2-5X/100XU
R900520388 DB20-2-5X/100XUV
R900905381 DB20-2-5X/100XV
R900501114 DB20-2-5X/100XY
R900597293 DB20-2-5X/100XYU
R900597421 DB20-2-5X/100Y
R900921114 DB20-2-5X/100Y/12
R900507799 DB20-2-5X/100YB
R901004229 DB20-2-5X/100YD
R900506585 DB20-2-5X/100YU
R978911970 DB20-2-5X/100YU/12
R900513186 DB20-2-5X/100YUV
R900556114 DB20-2-5X/100YV
R900763215 DB20-2-5X/115B
R901024064 DB20-2-5X/115E
R900546385 DB20-2-5X/120B
R900773205 DB20-2-5X/120E
R900782413 DB20-2-5X/120UE
R900546386 DB20-2-5X/125B
R901169731 DB20-2-5X/125E
R900546387 DB20-2-5X/140B
R900772971 DB20-2-5X/140E
R901405913 DB20-2-5X/140VE
R901003896 DB20-2-5X/140YE
R901321940 DB20-2-5X/145VE
R900546388 DB20-2-5X/150B
R900778950 DB20-2-5X/150E
R900546389 DB20-2-5X/150YB
R901004652 DB20-2-5X/150YE
R901406062 DB20-2-5X/150YVE
R900546390 DB20-2-5X/160B
R900780684 DB20-2-5X/160E
R900931522 DB20-2-5X/160XB
R900931522 DB20-2-5X/160XB
R900730923 DB20-2-5X/160YB
R900787149 DB20-2-5X/160YE
R900919800 DB20-2-5X/165B
R900769567 DB20-2-5X/165E
R900546391 DB20-2-5X/170B
R901138990 DB20-2-5X/170E
R900546392 DB20-2-5X/175B
R900769617 DB20-2-5X/175E
R900546393 DB20-2-5X/180B
R900773207 DB20-2-5X/180E
R900973724 DB20-2-5X/190B
R901172281 DB20-2-5X/190E
R900590768 DB20-2-5X/200
R900930933 DB20-2-5X/200-120
R901225115 DB20-2-5X/200-150
R901207674 DB20-2-5X/200-150XY
R900908035 DB20-2-5X/200-160
R900737382 DB20-2-5X/200-180
R900535931 DB20-2-5X/200/12
R900558858 DB20-2-5X/200=LB
R900597123 DB20-2-5X/200B
R901003073 DB20-2-5X/200D
R901003073 DB20-2-5X/200D
R900769587 DB20-2-5X/200E
R900704830 DB20-2-5X/200P175V
R900519775 DB20-2-5X/200U
R900564130 DB20-2-5X/200UB
R900707530 DB20-2-5X/200UV
R900948744 DB20-2-5X/200UV/12
R900513667 DB20-2-5X/200V
R900705853 DB20-2-5X/200V/12
R901231581 DB20-2-5X/200VD
R900595893 DB20-2-5X/200X
R900561259 DB20-2-5X/200X/12
R900523527 DB20-2-5X/200XU
R900959855 DB20-2-5X/200XUV
R900919860 DB20-2-5X/200XV
R900500218 DB20-2-5X/200XY
R900549653 DB20-2-5X/200XY/12
R900565471 DB20-2-5X/200XYU
R900966321 DB20-2-5X/200XYV
R900596528 DB20-2-5X/200Y
R900918105 DB20-2-5X/200Y/12
R900903802 DB20-2-5X/200Y/50
R900501297 DB20-2-5X/200YB
R900787948 DB20-2-5X/200YD
R900788059 DB20-2-5X/200YE
R901145333 DB20-2-5X/200YU
R900506323 DB20-2-5X/200YV
R900247762 DB20-2-5X/200YV/12
R901406071 DB20-2-5X/200YVD
