ＸＨＹＬ－６０锚杆综合参数测试仪
1、用途和特点
XHYL-60约束抗拉试验装置是北京天地星火科技发展有限公司研制生产的，主要用于锚杆、钢筋、膨胀螺栓等锚固体的锚固力及位移检测，是锚杆施工支护工程检测的仪器。

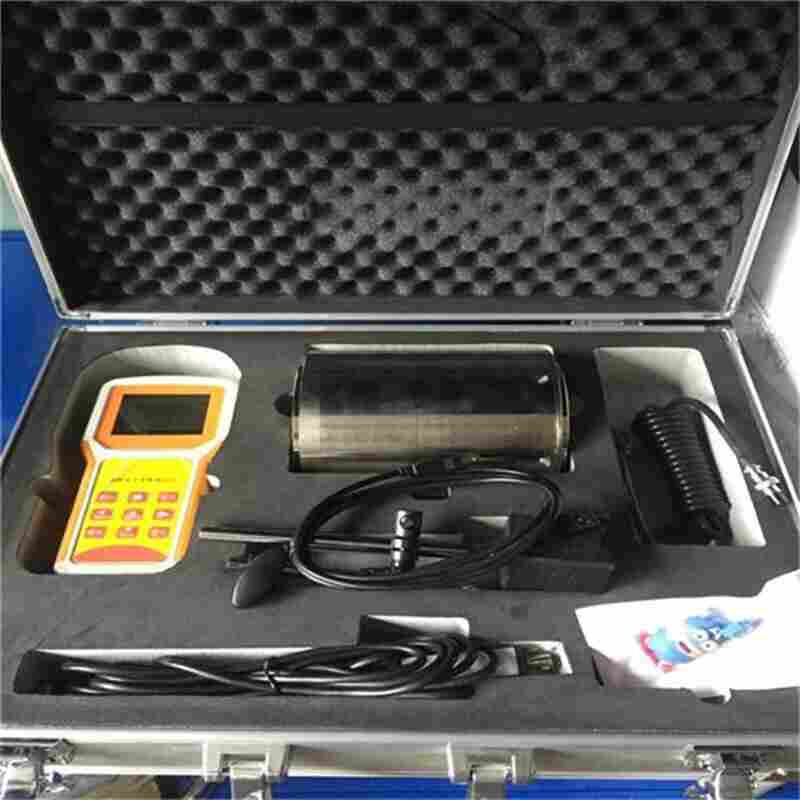

XHYL-60约束抗拉试验装置主要由手动泵、液压缸、圆环压力传感器、位移传感器、智能中文组态器及带快速接头的高压油管等部分组成。使用时首先用快速接头将手动泵与液压缸连接，将圆环压力传感器放置在液压缸的活塞上部，位移传感器通过连接线固定在拉杆上，再通过传感器连接线将智能中文组态器与圆环压力传感器、位移传感器连接即可。
仪器可同时检测钢筋受拉时的拉力、位移和环境温度值。具有峰值保持等功能，可以手动存储300条数据，包含位移值、拉力值，可以自动记录9组测试过程的数据，*快每秒钟记录10次数据。在计算机上安装上软件后，可通过高速USB接口将数据上传到计算机进行数据分析、打印、导出EXCEL报表等操作。
该仪器的性能特点如下：
4行全中文显示
峰值保持功能
可存储*多6000条数据
时间日期显示
10段折线修正
高速USB 通讯接口（选配）
上位机软件 （选配）
采取过载保护结构，在空载过量程时不会使油缸损坏，可尽管放心使用
◆ 依据标准： 人民*标准《混凝土结构加固设计规范》GB50367-2006
2、主要技术参数
主要参数 | XH-50 | XH-100 | ||
手动泵 | 工作压力 | 63MPa | 63MPa | |
液压缸 | 油缸中心孔直径 | 60mm | 85mm | |
油缸行程 | 120mm | 150mm | ||
额定拉力 | 500KN | 1000KN | ||
重量 | 28Kg | 58Kg | ||
智能中文 组态器 | 测量范围 | 0～500KN | 0～1000KN | |
电源 | 高容量充电电池 | |||
重量 | 0.4Kg | |||
压力传感器 | 测量范围 | 0～500KN | 0～1000KN | |
重量 | 6Kg | |||
位移传感器 | 测量范围 | 0～50mm | ||
重量 | 0.8 Kg | |||
3、操作步骤
XHYL-60约束抗拉试验装置的结构示意图如下：
下图为单位移，产品实际为双位移，符合*标准。
3.1 检查油量
如液压缸活塞没有完全缩回到缸体内，应首先通过油管连接至手动泵，逆时针方向拧动泵体上的卸荷阀，使液压缸中的液压油排回到手动泵的储油筒中。从手动泵的尾部拧开注油盖，检查油量，储油筒中应留有1/5的空间，如油不满,可加注N32号耐磨液压油。
3.2 排气
液压系统连接好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必须排掉。方法：拧松注油孔盖，以便储油筒内空气排出。将手动泵放在比液压缸稍高的地方，顺时针拧紧卸荷阀，压手动泵，使液压缸活塞伸出至*行程，再打开卸荷阀，使活塞缩回，连续几次即可。
3.3 锚杆检测
按下图所示将被测锚杆穿入液压油缸，再穿入圆环压力传感器，然后穿过锚具，把夹片放入锚具内。如锚杆为螺纹钢筋，可参照图A连接。如锚杆为圆钢外露部分有螺纹，可参照图B连接。XHMJ-1型Φ6～Φ40不同规格的14种锚具及各种规格的加长杆，用户可根据实际需要选购。
将位移传感器的磁性座开关扳到OFF位置，使凹形槽贴在圆环压力传感器上，此时将磁性座开关扳到ON位置，即可吸附到圆环压力传感器上。调整位移传感器支架，使传感器探头抵在基准面上，并使探头缩回主体内约至极限。
按仪表侧面的开关键打开智能中文组态器，按
键进入数据测量界面，按
键打开峰值保持功能，液晶显示屏的右侧出现“峰值”，再按
键3秒使数值清零（力值与位移均需清零），这时即可开始检测。均匀压动手动泵，压力增加直至增大到*值，停止加压，仪表上显示的拉力数值即为钢筋抗拉的*值，位移数值即为钢筋受拉后产生的位移量。位移为实时显示，无峰值保持功能。检测结束后将智能中文组态器关闭。
拧松卸荷阀，将卸荷阀逆向扳至卸载位置，压动压把，活塞可自动缩回到液压缸内，在必要状态需要时，可敲打锚具锚环，使夹片脱落锚环，然后卸下液压缸即可。
