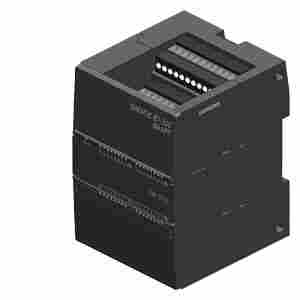

西门子6ES7288-2DT08-0AA0产品介绍
西门子6ES7288-2DT08-0AA0由上海帝工业控制设备有限公司提供西门子
6ES7288-2DT08-0AA0
DIGITAL OUTPUT SM DT08, 8 DO, 24V DC
· 产品信息细节
· 技术数据
· CAx数据
技术数据
| SIMATIC S7-200 SMART， 数字输出 SM DT08， 8 DO，24V DC，晶体管 0.75A |
一般信息 | |
产品类型标志 | SM DT08，DQ 8x24 VDC/0.75 A |
电源电压 | |
额定值 (DC) | 24 V |
允许范围，下限 (DC) | 20.4 V |
允许范围，上限 (DC) | 28.8 V |
输入电流 | |
来自背板总线 DC 5 V，典型值 | 95 mA; 5 V DC 来自 CPU 模块 |
数字输入 | |
数字输入端数量 | 0 |
数字输出 | |
数字输出端数量 | 8 |
在组件中 | 2 |
M 开关 | 否 |
P 开关 | 是 |
短路保护 | 否 |
控制数字输入 | 是 |
输出端的通断能力 | |
电阻负载时的*值 | 0.75 A |
照明负载时的*值 | 5 W |
输出电压 | |
额定值 (DC) | 24 V |
对于信号“0”的*值 | 0.1 V |
对于信号 “1”，*小值 | DC 20 V |
输出电流 | |
对于信号“1”的额定值 | 0.75 A |
针对信号“1”的允许范围，*值 | 0.75 A |
针对信号“1”的允许范围 0 至 40 ℃，*值 | 750 mA |
针对信号“0”的剩余电流，*值 | 10 µA |
电阻负载时的输出延迟 | |
从 “0” 到“1”，*值 | 50 µs |
从 ”1” 到“0”，*值 | 200 µs |
两个输出端并联 | |
用于逻辑连接 | 是 |
用于增加功率 | 是 |
用于冗余控制负载 | 是 |
输出端的电流（每组） | |
所有安装位置 | |
— *可达 40 ℃，*值 | 3 A |
水平安装位置 | |
— *可达 50 ℃，*值 | 3 A |
垂直安装位置 | |
— *可达 40 ℃，*值 | 3 A |
所有其他安装位置 | |
— *可达 40 ℃，*值 | 3 A |
导线长度 | |
屏蔽，*值 | 500 m |
未屏蔽，*值 | 150 m |
报警/诊断/状态信息 | |
诊断显示 LED | |
用于输出端状态 | 是 |
电位隔离 | |
数字输出电位隔离 | |
在通道之间 | 是; 光电耦合器 |
绝缘 | |
绝缘测试，使用 | 500V AC 持续 1 分钟 |
标准、许可、证书 | |
CE 标记 | 是 |
尺寸 | |
宽度 | 45 mm |
高度 | 100 mm |
深度 | 81 mm |
重量 | |
重量，约 | 147 g |
上一次修改： | 2020/7/14 |
