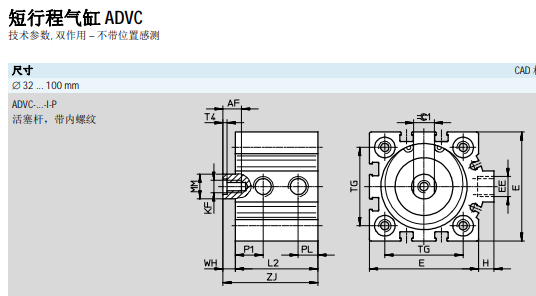

短行程FESTO气缸尺寸结构图
缸径 ? 4 6 10 12 16 20 25 32 40 50 63 80 100
气接口 M3 M3 M5 M5 M5 M5 M5 Gx Gx Gx Gx Gx G?
活塞杆，带内螺纹 – – – n n n n n n n n n n
活塞杆，带外螺纹 n n n n n n n n n n n n n
活塞杆，不带螺纹 n n n n – – – – – – – – –
安装位置 任意
工作条件
缸径 ? 4 6 10 12 16 20 25 32 40 50 63 80 100
工作压力 [bar] 2 ... 8 0
环境温度 [°C] -20 ... +80
耐腐蚀等级 CRC1) 1
短行程气缸 ? 4 ? 6 ... 100
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作/先导介质注意事项 可用润滑介质工作 (今后须使用润滑工作)
结构特点 活塞
活塞杆
缓冲 两端带弹性缓冲垫
安装方式 通过通孔 通过通孔
– 通过附件
1 缸筒 阳极氧化铝 阳极氧化铝
2 盖子 阳极氧化铝 阳极氧化铝
3 活塞杆 阳极氧化铝 高合金钢
4 杆密封件 丁腈橡胶 聚氨酯
材料注意事项 不含铜和聚四氟乙烯 不含铜和聚四氟乙烯
短行程气缸 ? 4 ? 6 ... 100
1 缸筒 阳极氧化铝 阳极氧化铝
2 盖子 阳极氧化铝 阳极氧化铝
3 活塞杆 阳极氧化铝 高合金钢
4 杆密封件 丁腈橡胶 聚氨酯
材料注意事项 不含铜和聚四氟乙烯 不含铜和聚四氟乙烯
