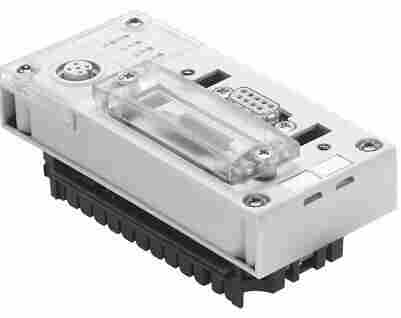

CPX-FB23模块 526176总线节点
技术参数
外形尺寸W x L x H （包括互连模块）
50 mm x 107 mm x 50 mm
现场总线接口 Sub-D插座, 9针
Sub-D 插头, 用于自己装配
螺丝端子条, IP20
特殊驱动器的诊断模块 面向通道和模块的诊断
欠压模块
诊断记忆
参数配置 诊断行为
失效安全反应
通道的强制
信号设置
系统参数
附加功能 系统状态可以通过过程数据来表示
操作单元的其它诊断接口
控制元件 DIL 开关
波特率 156 ... 10000 kbit/s
工作电压范围 DC 18 ... 30 V
标准工作电压时的内部电流消耗 Typ. 70 mA
额定工作电压 DC 24 V
耐腐蚀等级 CRC 1 – 低腐蚀影响
储藏温度 -20 ... 70 °C
防护等级 IP65
IP67
环境温度 -5 ... 50 °C
产品重量 115 g
用于输出的*地址容量 32 Byte
64 Byte
14 Byte
有关输出的备注 在Ry, RWw (F24) 上64个字节
Ry (F23) 上14字节
RWw (F23) 上32字节
用于输入的*地址容量 32 Byte
64 Byte
14 Byte
关于输入的说明 Rx (F23)上14字节
RWr (F23)上32字节
在Rx, RWr (F24)上64个字节
协议 CC-Link
特殊总线的LED显示 出错: 通讯故障
RD: 接受数据
Run: 通讯状态
SD: 发送数据
特殊产品的LED显示 M: 修改，参数设置
PL: 负载电源
PS: 电子部件的电源, 传感器电源
SF: 系统错误
材料信息，壳体 PA-加强
